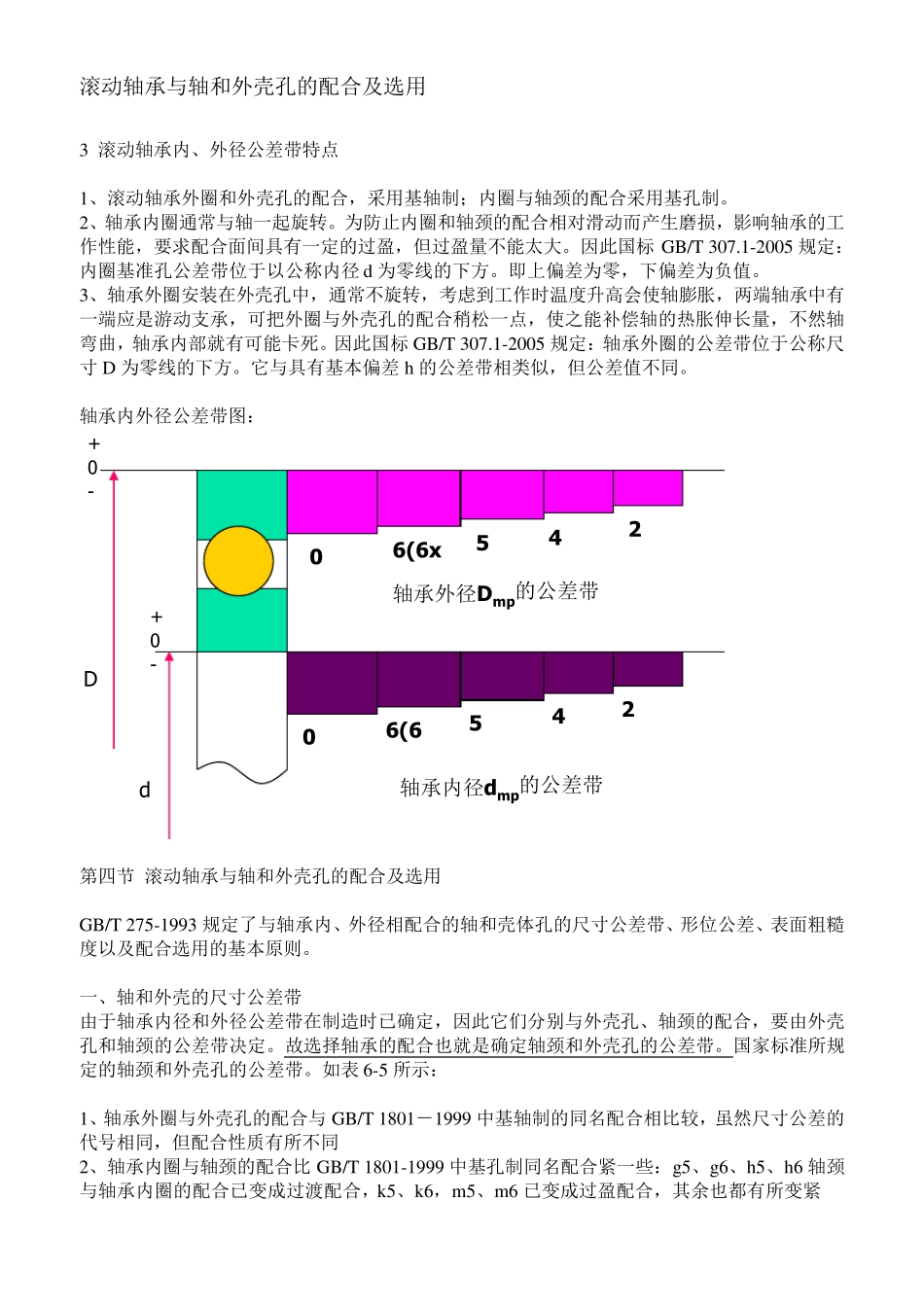

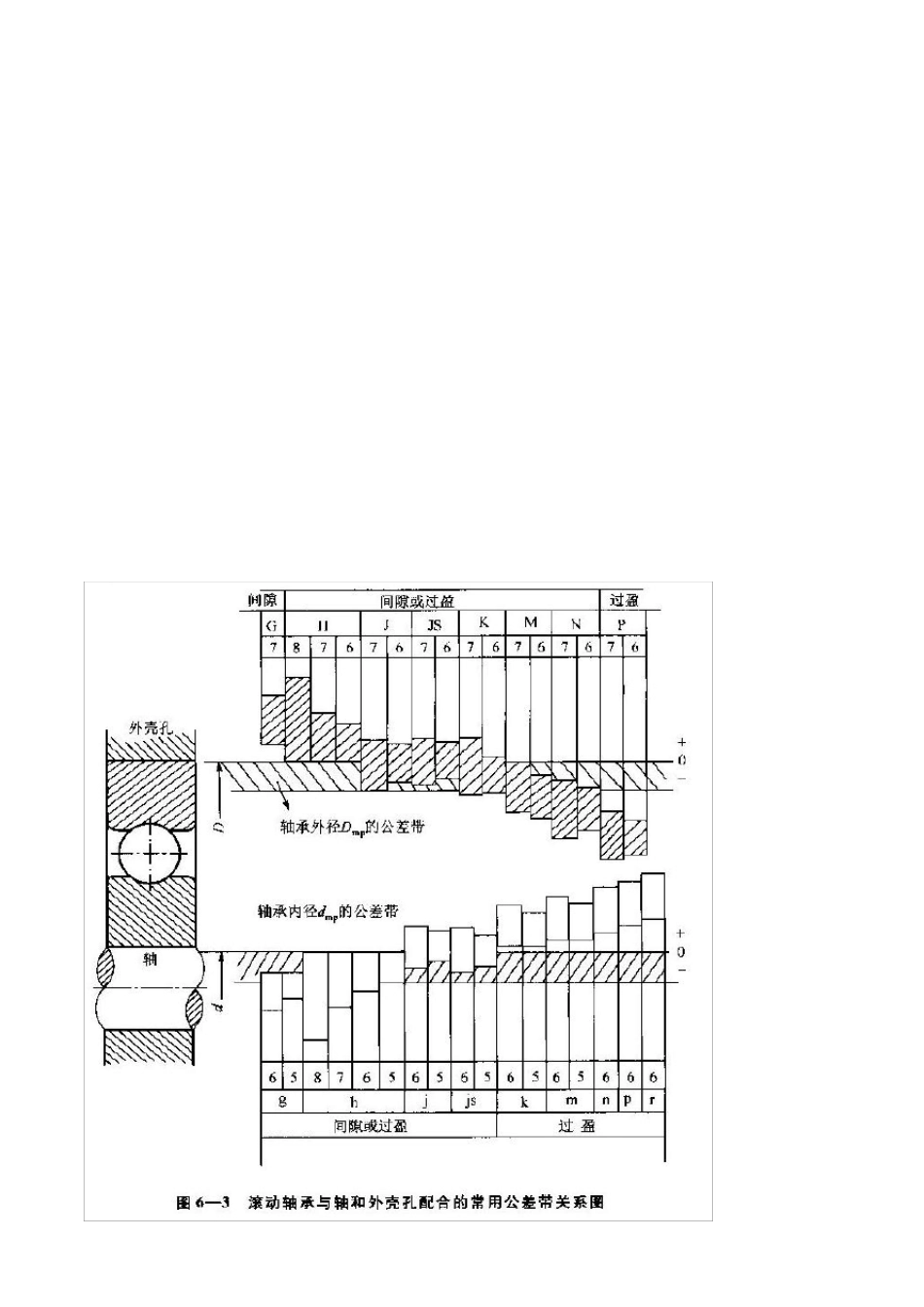

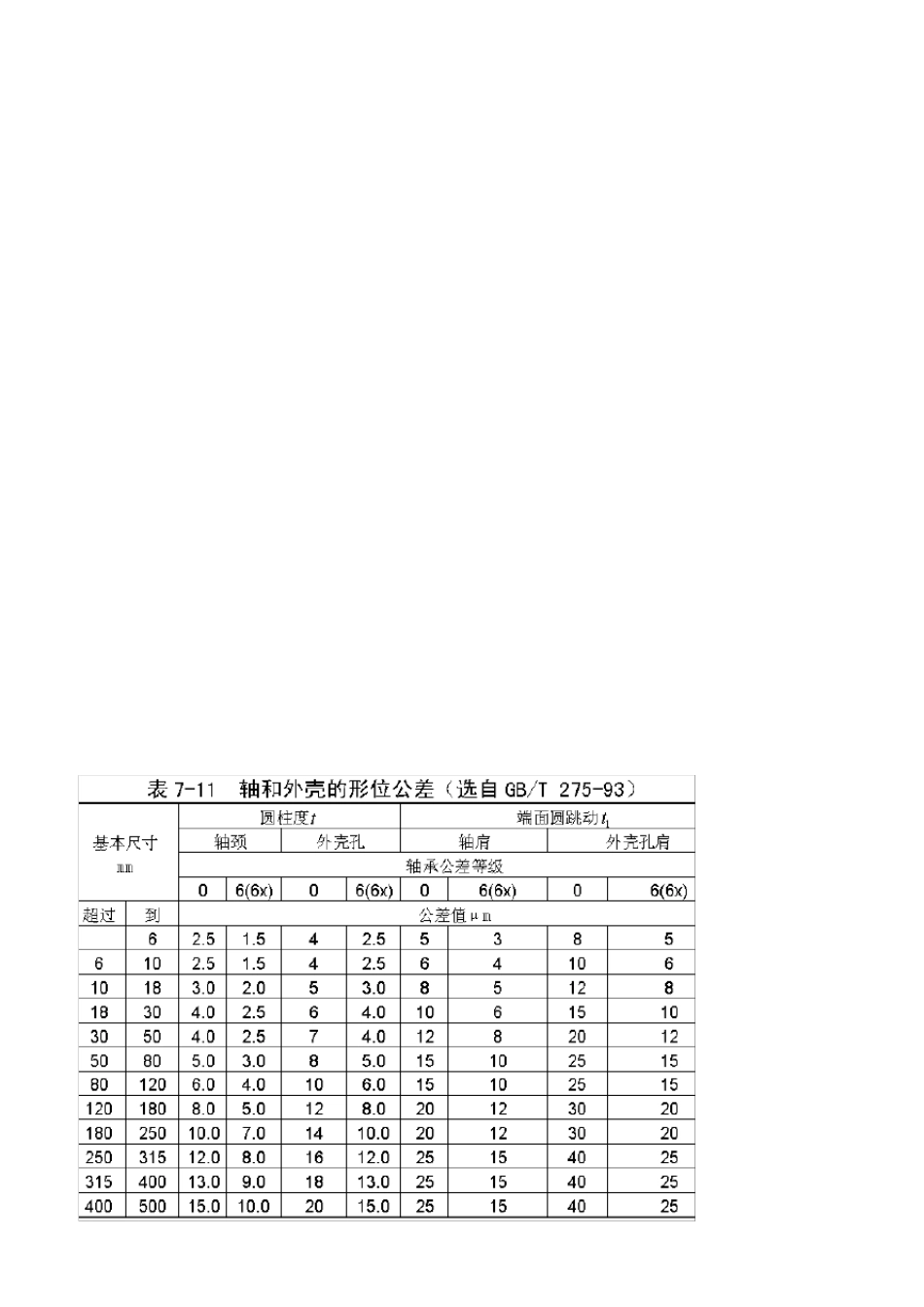

滚动轴承与轴和外壳孔的配合及选用 3 滚动轴承内、外径公差带特点 1、滚动轴承外圈和外壳孔的配合，采用基轴制；内圈与轴颈的配合采用基孔制。 2、轴承内圈通常与轴一起旋转。为防止内圈和轴颈的配合相对滑动而产生磨损，影响轴承的工作性能，要求配合面间具有一定的过盈，但过盈量不能太大。因此国标 GB/T 307.1-2005 规定：内圈基准孔公差带位于以公称内径 d 为零线的下方。即上偏差为零，下偏差为负值。 3、轴承外圈安装在外壳孔中，通常不旋转，考虑到工作时温度升高会使轴膨胀，两端轴承中有一端应是游动支承，可把外圈与外壳孔的配合稍松一点，使之能补偿轴的热胀伸长量，不然轴弯曲，轴承内部就有可能卡死。因此国标 GB/T 307.1-2005 规定：轴承外圈的公差带位于公称尺寸 D 为零线的下方。它与具有基本偏差 h 的公差带相类似，但公差值不同。 轴承内外径公差带图： 第四节 滚动轴承与轴和外壳孔的配合及选用 GB/T 275-1993 规定了与轴承内、外径相配合的轴和壳体孔的尺寸公差带、形位公差、表面粗糙度以及配合选用的基本原则。 一、轴和外壳的尺寸公差带 由于轴承内径和外径公差带在制造时已确定，因此它们分别与外壳孔、轴颈的配合，要由外壳孔和轴颈的公差带决定。故选择轴承的配合也就是确定轴颈和外壳孔的公差带。国家标准所规定的轴颈和外壳孔的公差带。如表 6-5 所示： 1、轴承外圈与外壳孔的配合与GB/T 1801－1999 中基轴制的同名配合相比较，虽然尺寸公差的代号相同，但配合性质有所不同 2、轴承内圈与轴颈的配合比 GB/T 1801-1999 中基孔制同名配合紧一些：g5、g6、h5、h6 轴颈与轴承内圈的配合已变成过渡配合，k5、k6，m 5、m 6 已变成过盈配合，其余也都有所变紧 0 6(6x5 4 2 0 6(65 4 2 + 0 - + 0 - D d 轴承外径Dmp的公差带 轴承内径dmp的公差带 滚动轴承与轴和壳体孔的配合及其选择 6）按表7-11 选择形位公差值，轴颈圆柱度0.005 m m ；外壳孔圆柱度0.010 m m ，外壳孔肩端面圆跳动0.015 m m 。 （7）按表7-12 选择轴颈和外壳孔的表面粗糙度参数值。轴颈≤0.8μm ，轴肩端面≤3.2μm ，外壳孔≤1.6μm ，外壳孔肩端面≤3.2μm 。
