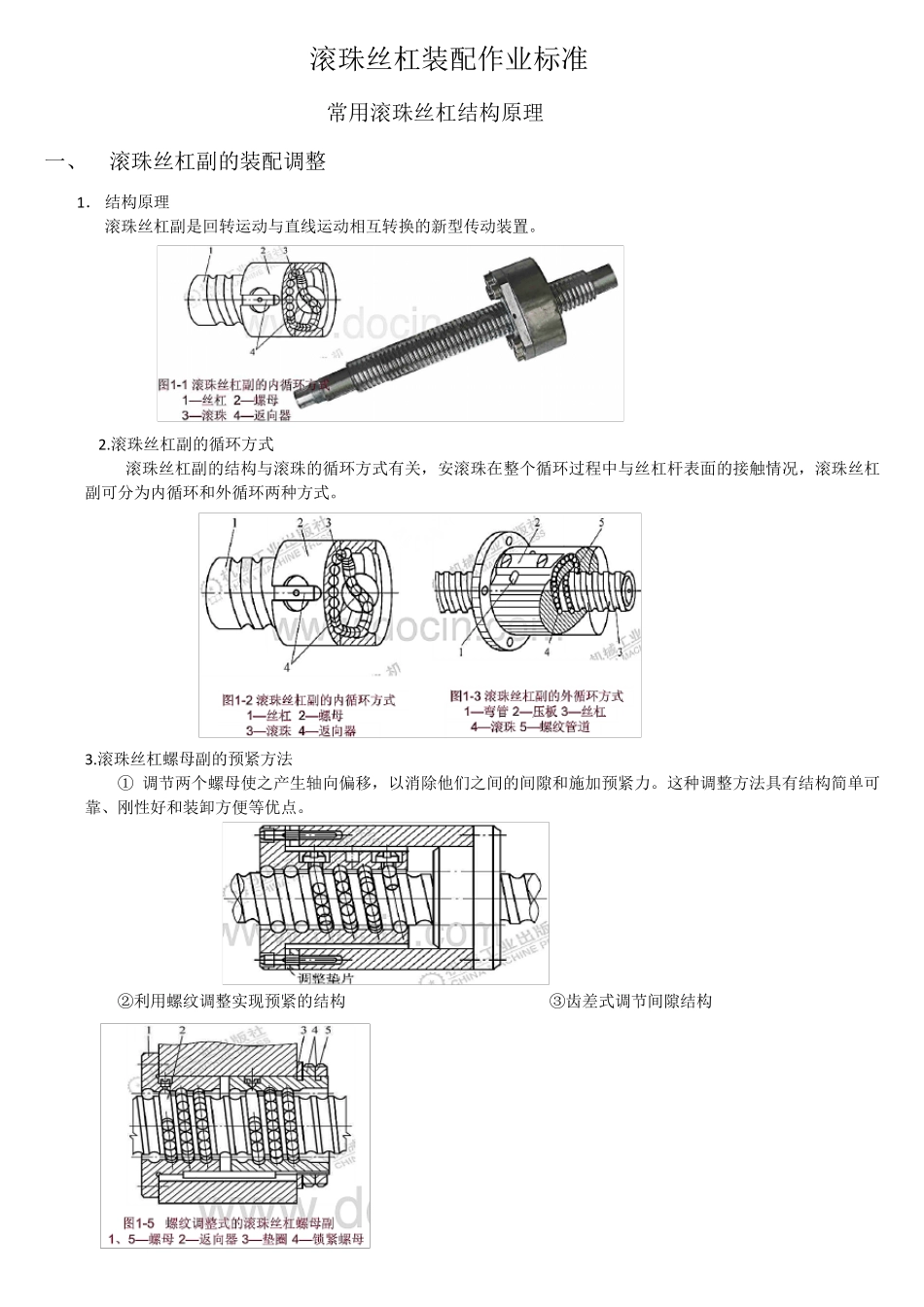

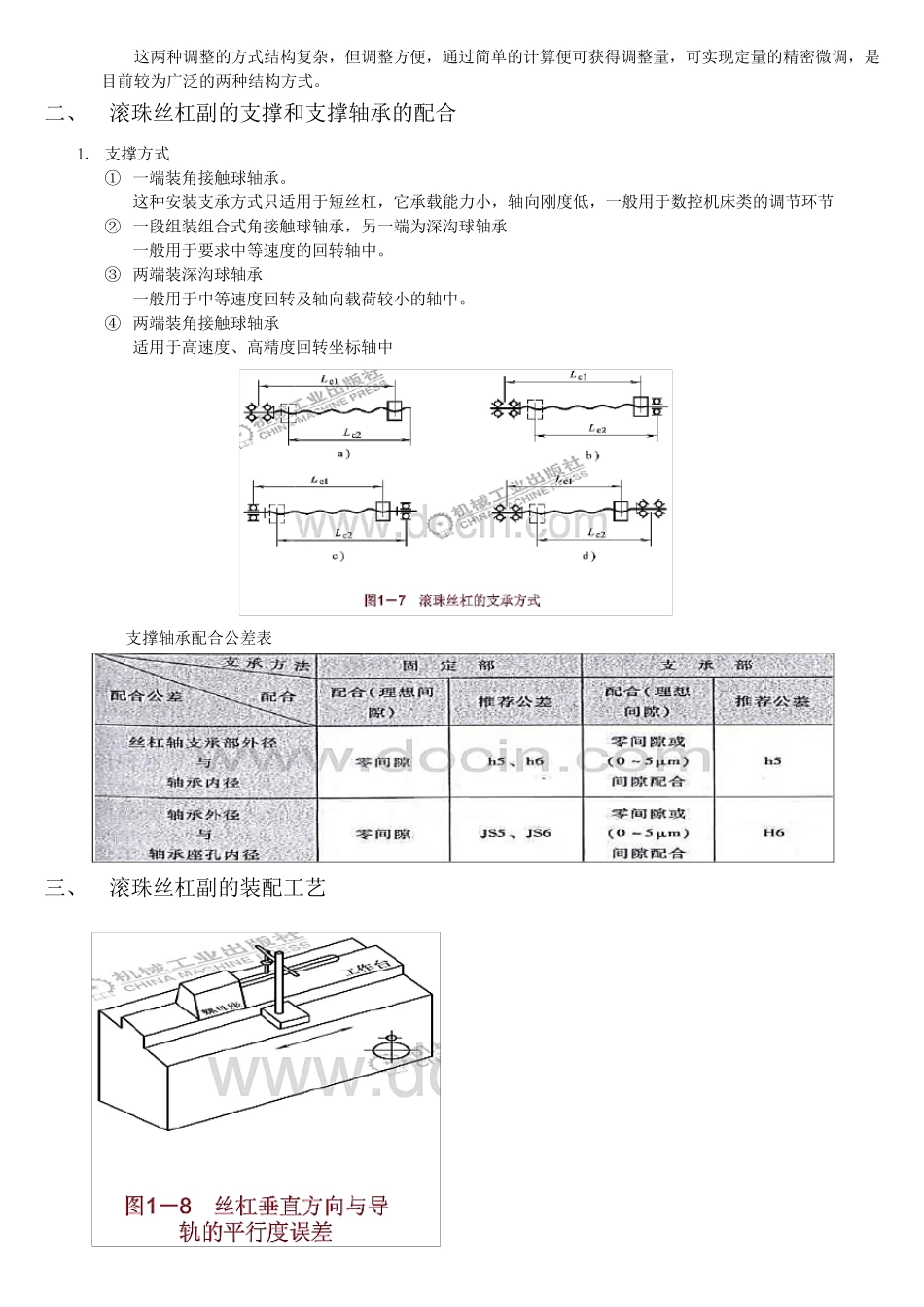

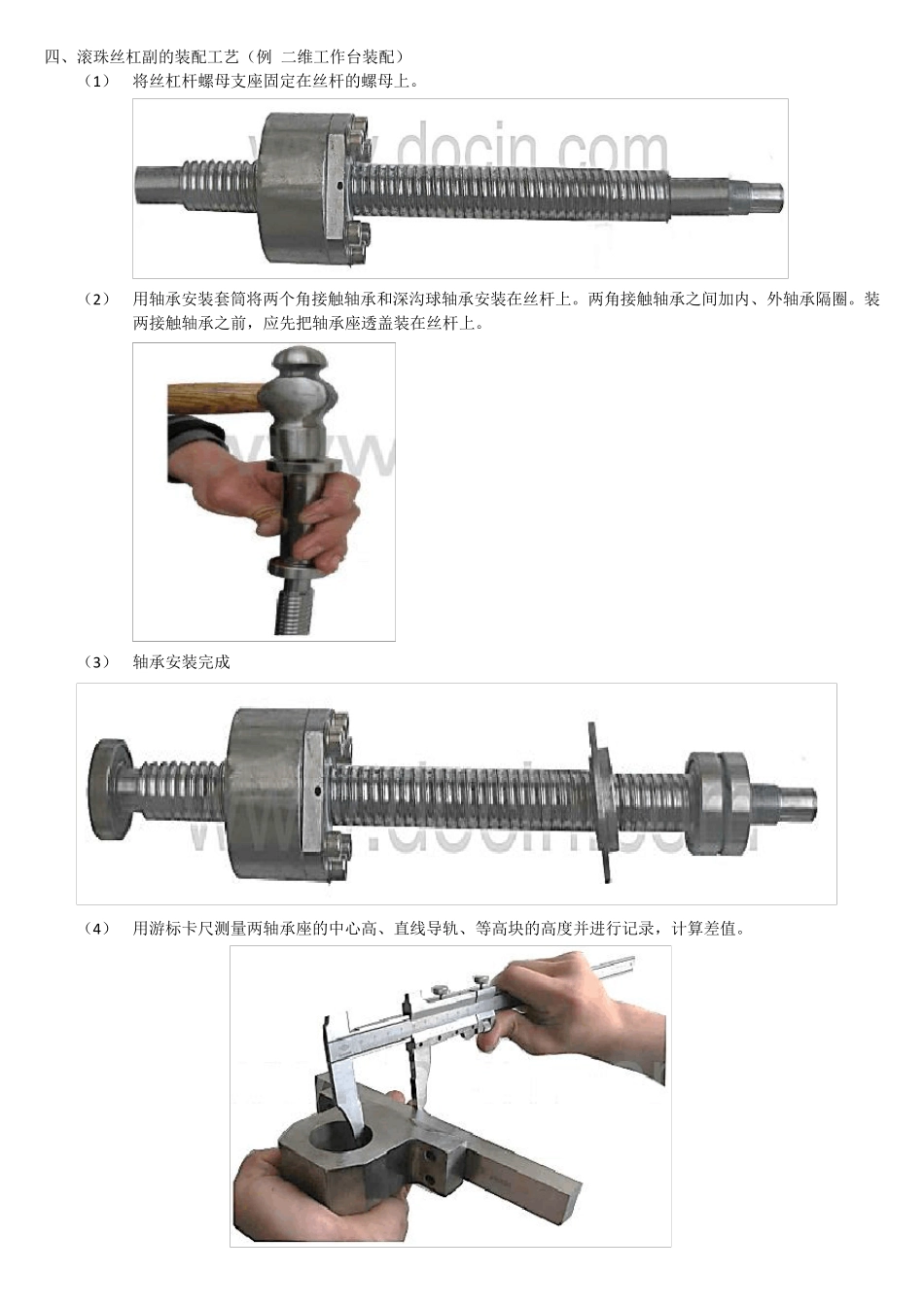

滚珠丝杠装配作业标准 常用滚珠丝杠结构原理 一、 滚珠丝杠副的装配调整 1． 结构原理 滚珠丝杠副是回转运动与直线运动相互转换的新型传动装置。 2.滚珠丝杠副的循环方式 滚珠丝杠副的结构与滚珠的循环方式有关，安滚珠在整个循环过程中与丝杠杆表面的接触情况，滚珠丝杠副可分为内循环和外循环两种方式。 3.滚珠丝杠螺母副的预紧方法 ① 调节两个螺母使之产生轴向偏移，以消除他们之间的间隙和施加预紧力。这种调整方法具有结构简单可靠、刚性好和装卸方便等优点。 ②利用螺纹调整实现预紧的结构 ③齿差式调节间隙结构 这两种调整的方式结构复杂，但调整方便，通过简单的计算便可获得调整量，可实现定量的精密微调，是目前较为广泛的两种结构方式。 二、 滚珠丝杠副的支撑和支撑轴承的配合 1. 支撑方式 ① 一端装角接触球轴承。 这种安装支承方式只适用于短丝杠，它承载能力小，轴向刚度低，一般用于数控机床类的调节环节 ② 一段组装组合式角接触球轴承，另一端为深沟球轴承 一般用于要求中等速度的回转轴中。 ③ 两端装深沟球轴承 一般用于中等速度回转及轴向载荷较小的轴中。 ④ 两端装角接触球轴承 适用于高速度、高精度回转坐标轴中 支撑轴承配合公差表 三、 滚珠丝杠副的装配工艺 四、滚珠丝杠副的装配工艺（例 二维工作台装配） （1） 将丝杠杆螺母支座固定在丝杆的螺母上。 （2） 用轴承安装套筒将两个角接触轴承和深沟球轴承安装在丝杆上。两角接触轴承之间加内、外轴承隔圈。装两接触轴承之前，应先把轴承座透盖装在丝杆上。 （3） 轴承安装完成 （4） 用游标卡尺测量两轴承座的中心高、直线导轨、等高块的高度并进行记录，计算差值。 （5） 将轴承座安装在丝杆上 （6） 根据直线导轨安装作业标准安装好所需的直线导轨。 （7） 用相应的内六角螺丝，幷加与前面测量两轴承座中心高之差相等厚度的调整垫片，将轴承座预紧在底板上。 （8） 分别将丝杆螺母移动到丝杆两端，用杠杆丝表测量螺母在丝杆两端的高度，调整所加垫片的厚度，使两轴承座的中心高相等。 （9） 用游标卡尺分别测量丝杆与两根导轨之间的距离，调整轴承座的位置，使丝杆位于两导轨的中间位置。 （10） 分别将丝杠杆螺母移动到丝杆两端，杠杆丝表吸附在导轨滑块上，用杠杆丝表打在丝杆螺母上测量丝杆与导轨是否平行，用橡胶锤调整轴承座，使丝杆与导轨平行。 （11） 将等高块分别放在导轨滑块上，将中滑板放在...
