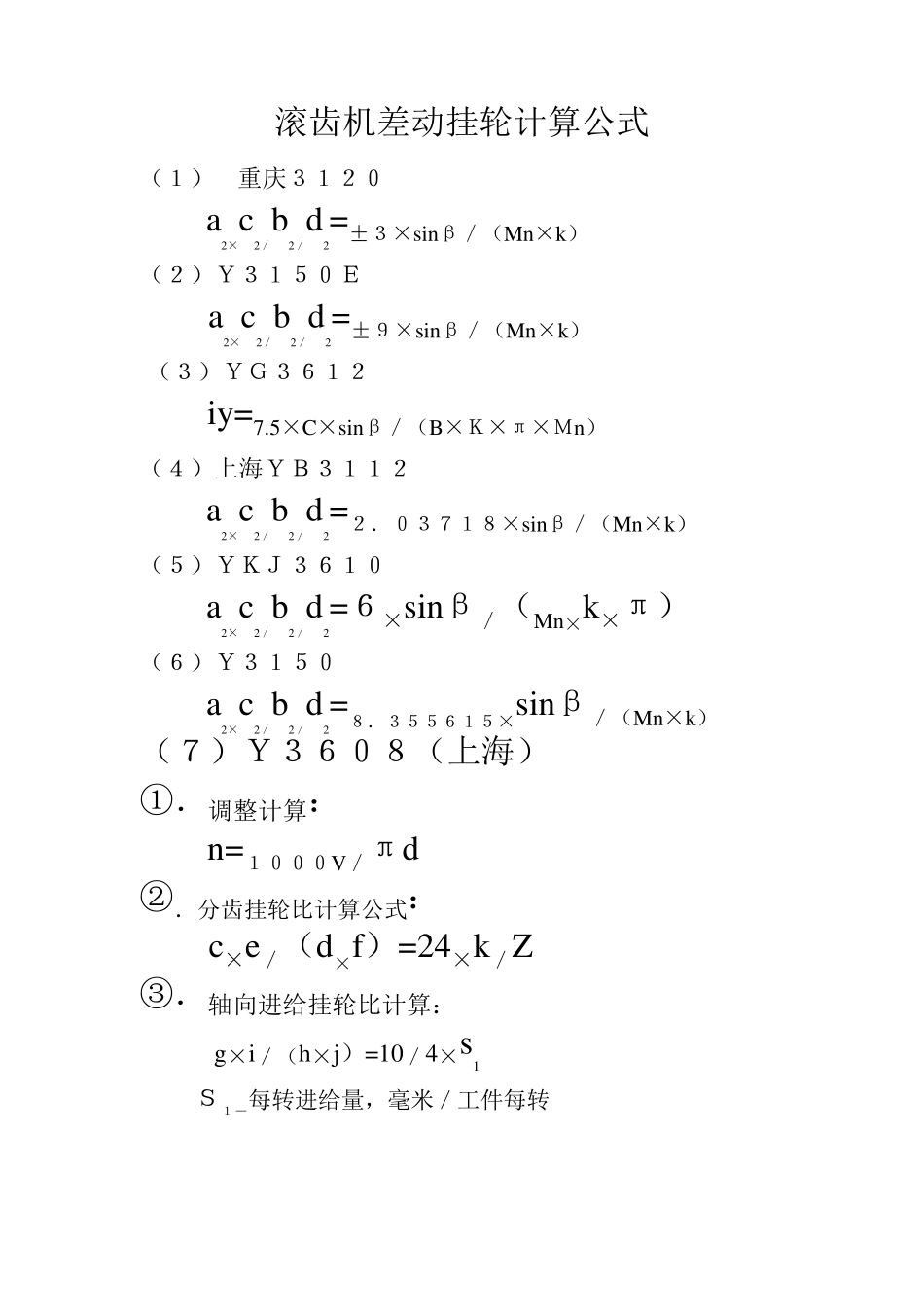

滚齿机差动挂轮计算公式 （１） 重庆３１２０ a2×c2／b2／d2=±３×sinβ／（Mn×k） （２）Ｙ３１５０Ｅ a2×c2／b2／d2=±９×sinβ／（Mn×k） （３）ＹＧ３６１２ iy=7.5×C×sinβ／（B×Ｋ×π×Ｍn） （４）上海ＹＢ３１１２ a2×c2／b2／d2=２．０３７１８×sinβ／（Mn×k） （５）ＹＫＪ３６１０ a2×c2／b2／d2=６×sinβ／（Mn×k×π） （６）Ｙ３１５０ a2×c2／b2／d2=８．３５５６１５×sinβ／（Mn×k） （７）Ｙ３６０８（上海） ①．调整计算： n=１０００V／πd ②．分齿挂轮比计算公式： c×e／（d×f）=24×k／Z ③．轴向进给挂轮比计算： g×i／（h×j）=10／4×s1 Ｓ１－每转进给量，毫米／工件每转 ④．加工斜齿轮的调整计算： 轴向进给挂轮比计算： g×i／（h×j）=10／4×s２ s２－每转进给量，毫米／工件每转 ⑤．斜齿轮分齿挂轮比计算公式： c×e／（d×f）=24×π×Ｍn×k／（π×Ｍn×Ｚ±s２×sinβ） 式中： ±－工件与刀具螺旋线方向相同时取－，相反时取＋． （８）ＹＭ３６０８（宁江） ①纵向进给挂轮配换计算： 根据预先假定的走刀量Ｓ，用公式计算出Ｃ／Ｄ×Ｅ／Ｆ传动比齿数，再以Ｃ／Ｄ×Ｅ／Ｆ值校验出Ｓ值，找出Ｌ／Ｍ×Ｎ／Ｏ挂轮，然后用选取的分度与走刀挂轮验算螺旋角β的误差． 走刀挂轮计算公式：Ｌ／Ｍ×Ｎ／Ｏ＝２．５００２９×Ｓ（本公式用于凸轮１８Ｄ，加工螺旋齿轮） ②滚切螺旋圆柱齿轮分度Ｃ／Ｄ×Ｅ／Ｆ计算公式： ⒈Ｃ／Ｄ×Ｅ／Ｆ＝２４Ｋ／｛Ｚ×［１－Ｓ×sinβ／（π×Ｍn×Ｚ）］｝ （滚刀与工件螺旋方向相同者） ⒉Ｃ／Ｄ×Ｅ／Ｆ＝２４Ｋ／｛Ｚ×［１＋Ｓ×sinβ／（π×Ｍn×Ｚ）］｝ （滚刀与工件螺旋方向相反者） ⒊对径节（英）制螺旋齿轮： Ｃ／Ｄ×Ｅ／Ｆ＝２４Ｋ／｛Ｚ×［１－Ｓ×ＤＰ×sinβ／（７９．７９６４５２×Ｚ）］｝（滚刀与工件螺旋方向相同者） Ｃ／Ｄ×Ｅ／Ｆ＝２４Ｋ／｛Ｚ×［１＋Ｓ×ＤＰ×sinβ／（７９．７９６４５２×Ｚ）］｝（滚刀与工件螺旋方向相反者） 检验： sinβ＇＝［±Ｚ－＋２４Ｋ／（Ｃ／Ｄ×Ｅ／Ｆ）］×２．５００２９π×Ｍn／（Ｌ／Ｍ×Ｎ／Ｏ） 上式五个公式中 Ｚ－２４Ｋ／（Ｃ／Ｄ×Ｅ／Ｆ）为滚刀与工件螺旋方向相同 ２４Ｋ／（Ｃ／Ｄ×Ｅ／Ｆ）－Ｚ为滚刀与工件螺旋方向相反 β－设计工件的螺旋角 β＇－为计算出的挂轮，加工后的螺旋角 Ｓ－刀具纵向走刀量（mm／工件每...
