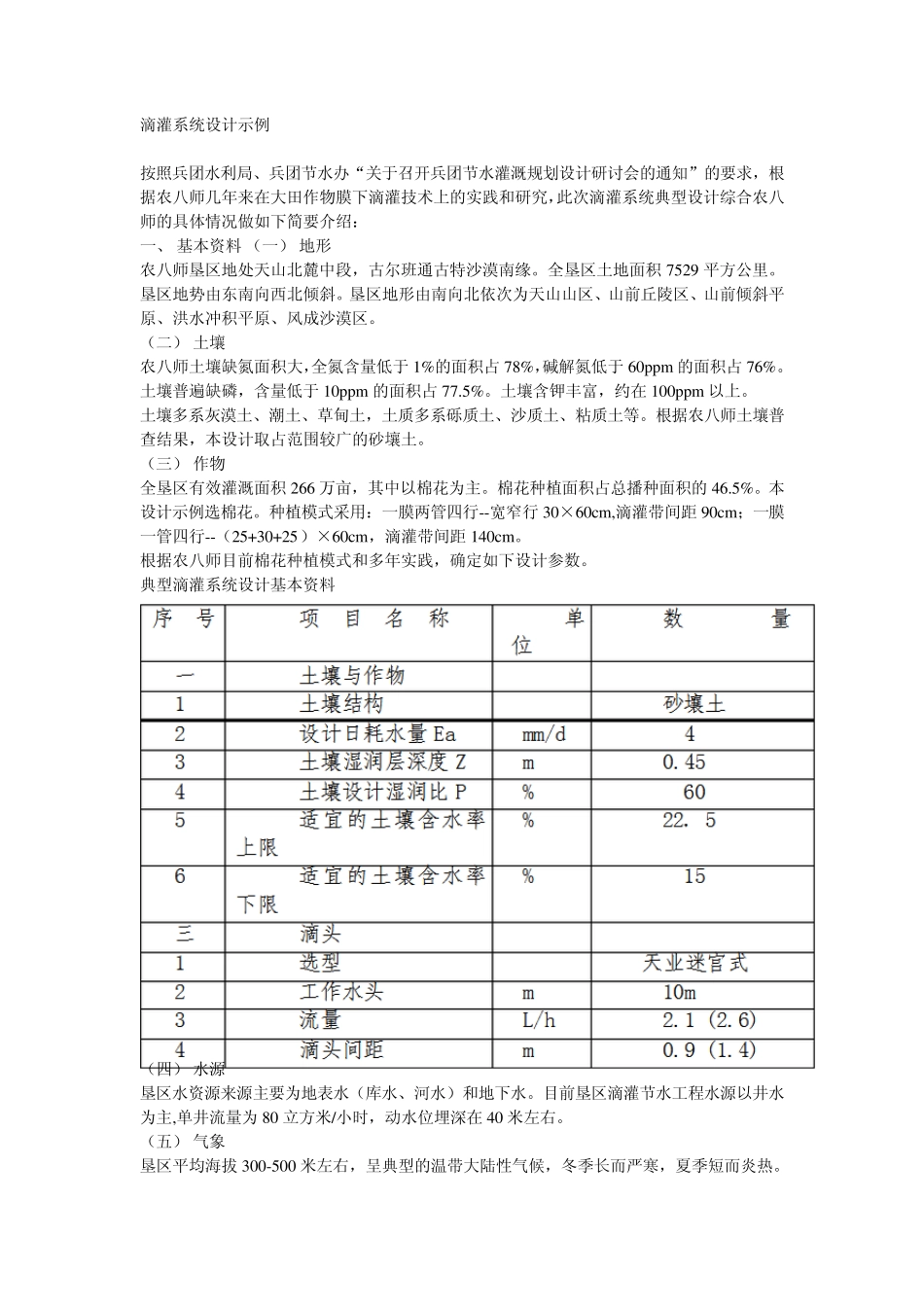

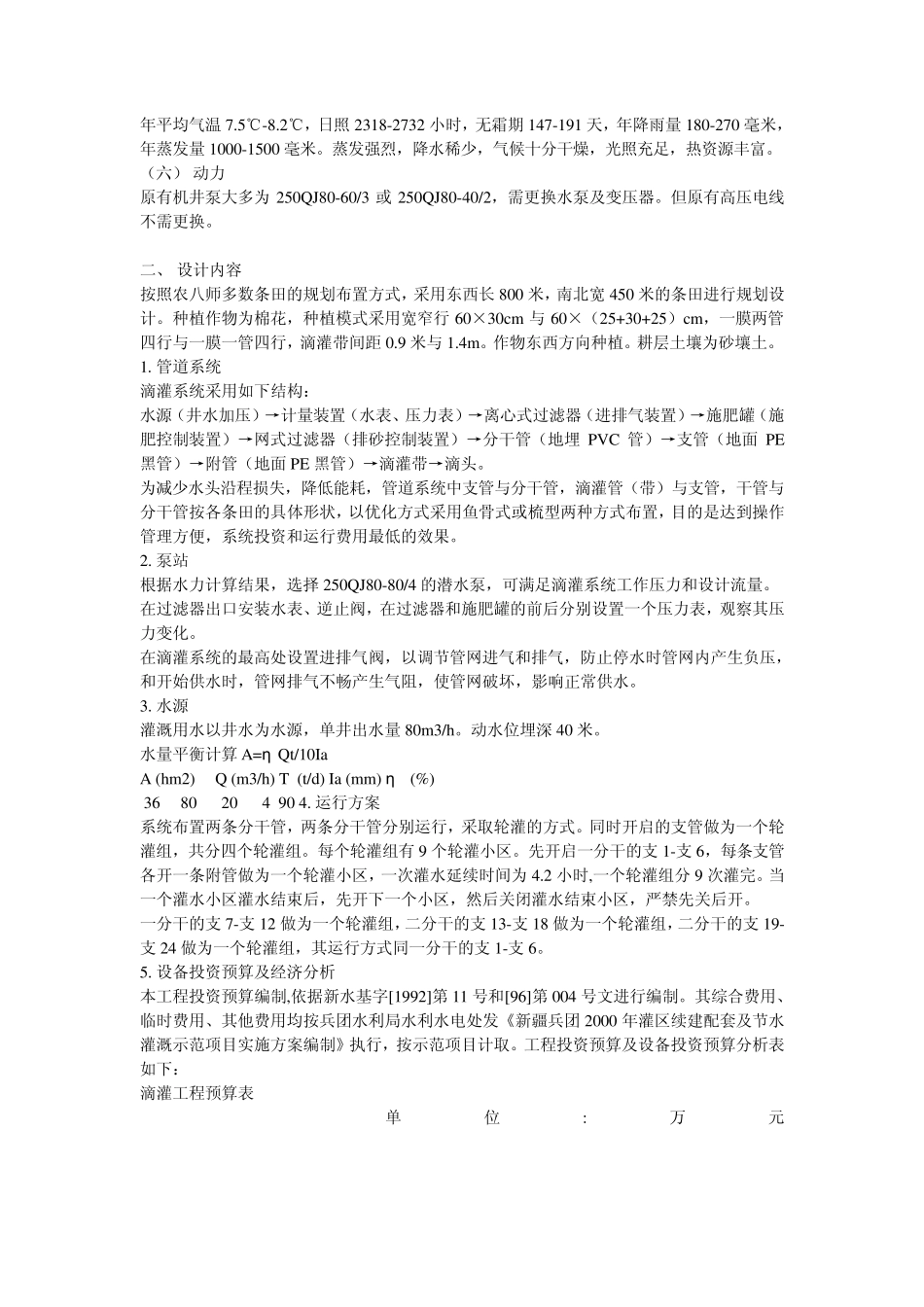

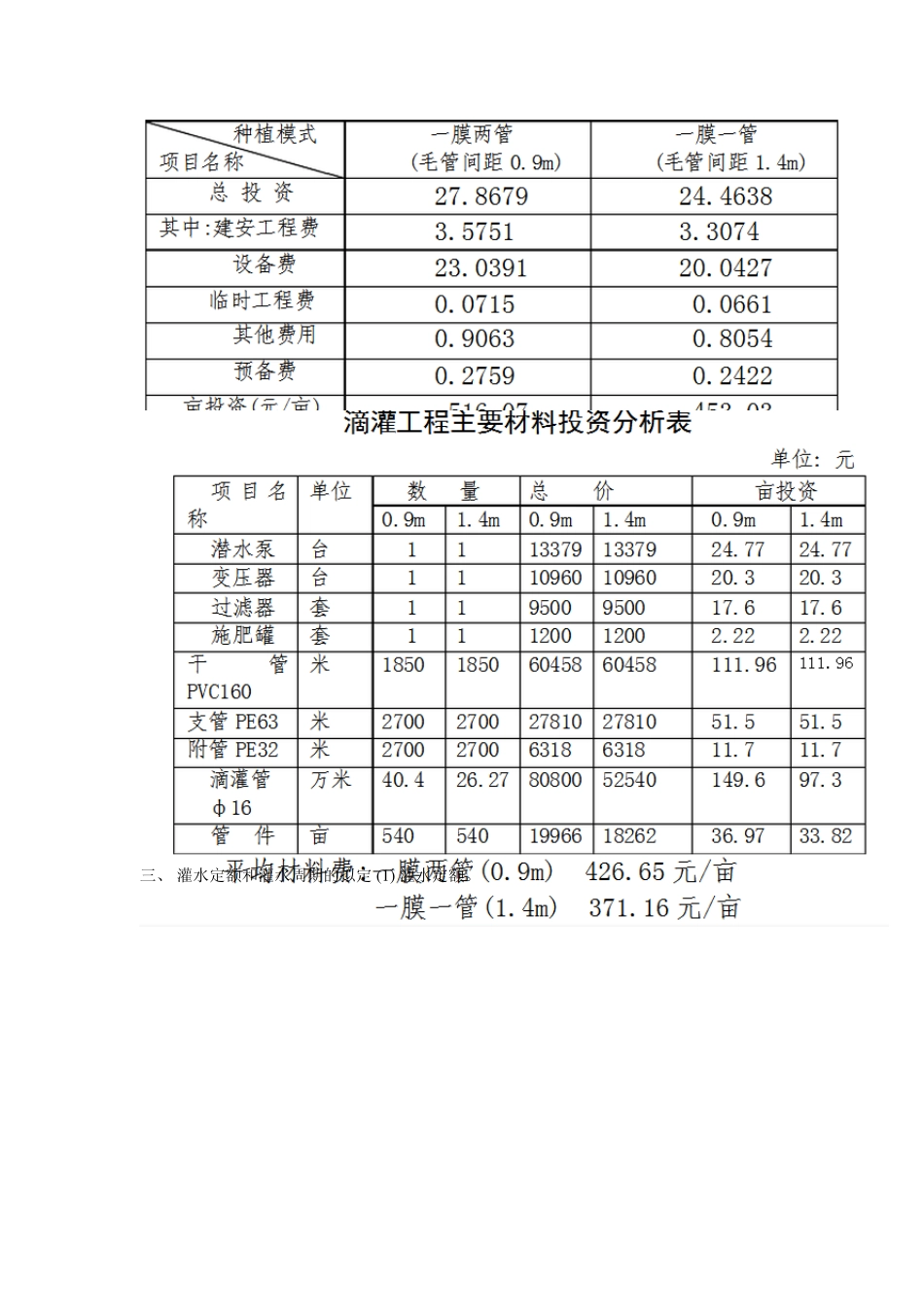

滴灌系统设计示例 按照兵团水利局、兵团节水办“关于召开兵团节水灌溉规划设计研讨会的通知”的要求，根据农八师几年来在大田作物膜下滴灌技术上的实践和研究，此次滴灌系统典型设计综合农八师的具体情况做如下简要介绍： 一、 基本资料 （一） 地形 农八师垦区地处天山北麓中段，古尔班通古特沙漠南缘。全垦区土地面积 7529 平方公里。垦区地势由东南向西北倾斜。垦区地形由南向北依次为天山山区、山前丘陵区、山前倾斜平原、洪水冲积平原、风成沙漠区。 （二） 土壤 农八师土壤缺氮面积大，全氮含量低于 1%的面积占78%，碱解氮低于 60ppm 的面积占76%。土壤普遍缺磷，含量低于 10ppm 的面积占77.5%。土壤含钾丰富，约在 100ppm 以上。 土壤多系灰漠土、潮土、草甸土，土质多系砾质土、沙质土、粘质土等。根据农八师土壤普查结果，本设计取占范围较广的砂壤土。 （三） 作物 全垦区有效灌溉面积 266 万亩，其中以棉花为主。棉花种植面积占总播种面积的 46.5%。本设计示例选棉花。种植模式采用：一膜两管四行--宽窄行30×60cm,滴灌带间距 90cm；一膜一管四行--（25+30+25）×60cm，滴灌带间距 140cm。 根据农八师目前棉花种植模式和多年实践，确定如下设计参数。 典型滴灌系统设计基本资料 （四） 水源 垦区水资源来源主要为地表水（库水、河水）和地下水。目前垦区滴灌节水工程水源以井水为主,单井流量为 80 立方米/小时，动水位埋深在 40 米左右。 （五） 气象 垦区平均海拔 300-500 米左右，呈典型的温带大陆性气候，冬季长而严寒，夏季短而炎热。年平均气温7.5℃-8.2℃，日照2318-2732 小时，无霜期147-191 天，年降雨量180-270 毫米，年蒸发量1000-1500 毫米。蒸发强烈，降水稀少，气候十分干燥，光照充足，热资源丰富。 （六） 动力 原有机井泵大多为250QJ80-60/3 或250QJ80-40/2，需更换水泵及变压器。但原有高压电线不需更换。 二、 设计内容 按照农八师多数条田的规划布置方式，采用东西长800 米，南北宽450 米的条田进行规划设计。种植作物为棉花，种植模式采用宽窄行60×30cm 与 60×（25+30+25）cm，一膜两管四行与一膜一管四行，滴灌带间距 0.9 米与 1.4m。作物东西方向种植。耕层土壤为砂壤土。 1. 管道系统 滴灌系统采用如下结构： 水源（井水加压）→计量装置（水表、压力表）→离心式过滤器（进排气装置）→施肥罐（施肥控制装置）→网式过滤器（排砂控制装置）...
