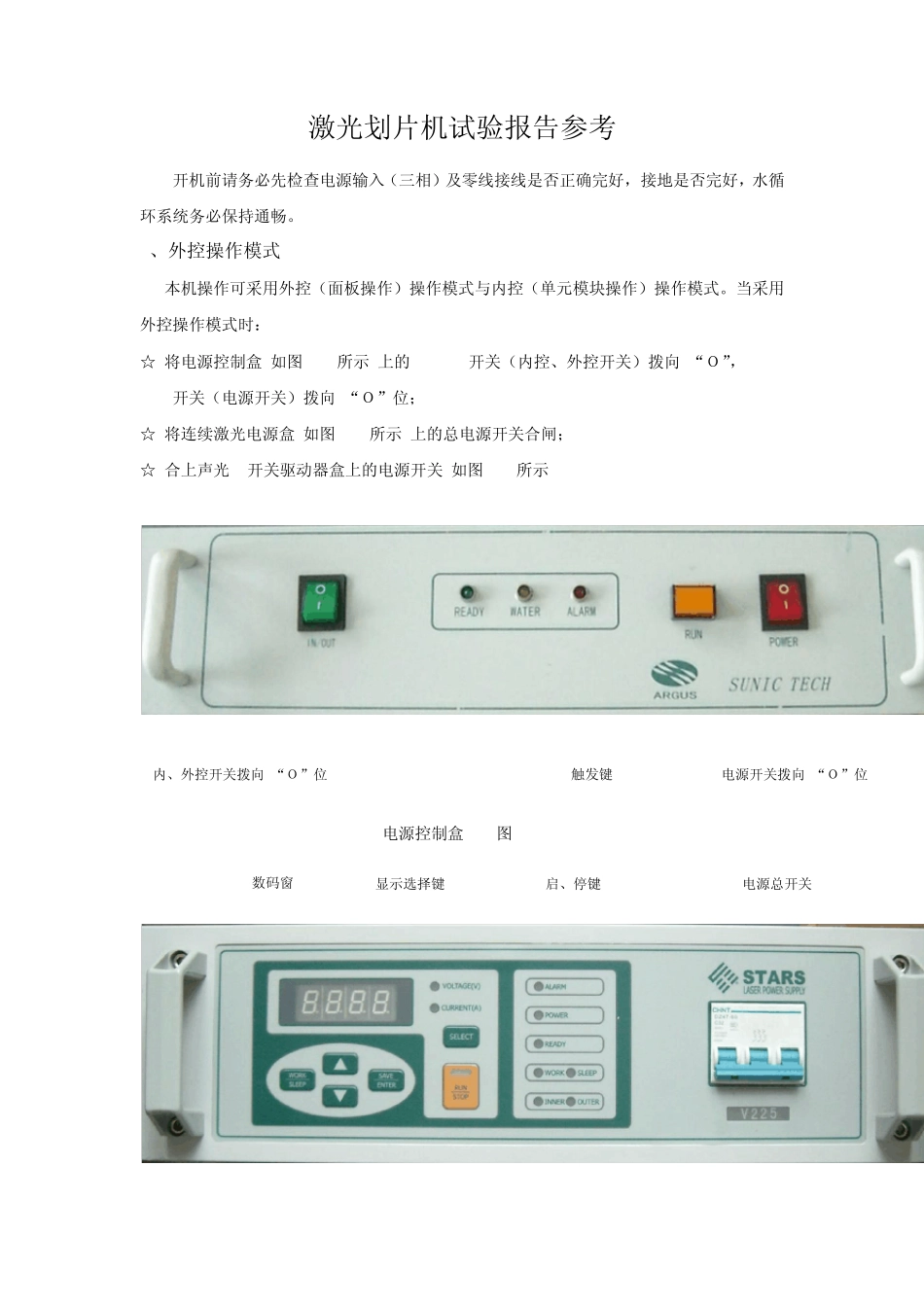

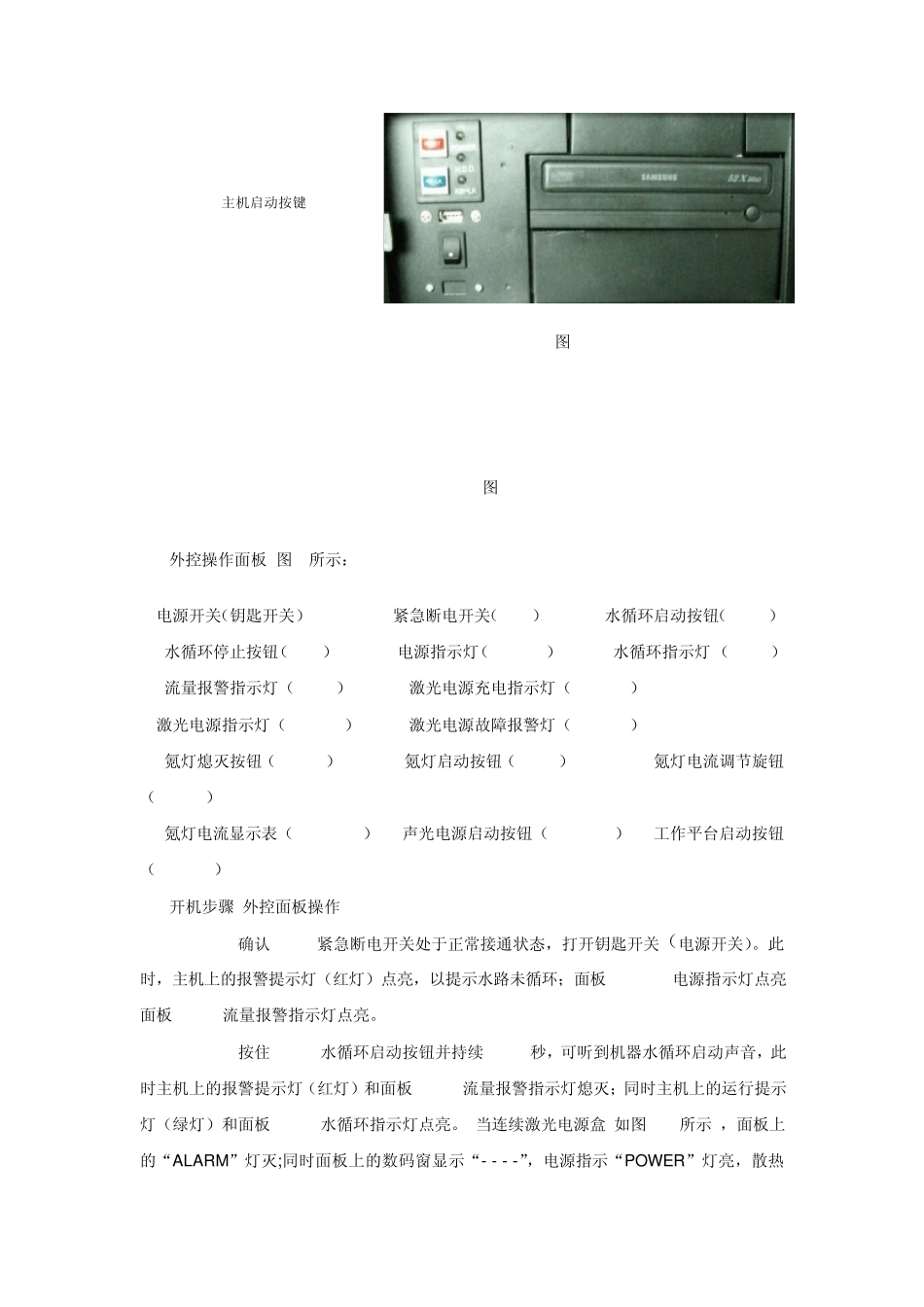

激光划片机试验报告参考 开机前请务必先检查电源输入(三相)及零线接线是否正确完好,接地是否完好,水循环系统务必保持通畅。 1、外控操作模式 本机操作可采用外控(面板操作)操作模式与内控(单元模块操作)操作模式。当采用外控操作模式时: ☆ 将电源控制盒(如图5-1所示)上的IN/OUT开关(内控、外控开关)拨向 “O”,POWER开关(电源开关)拨向 “O”位; ☆ 将连续激光电源盒(如图5-2所示)上的总电源开关合闸; ☆ 合上声光Q开关驱动器盒上的电源开关(如图5-3所示), 电源控制盒 图5-1 启、停键 显示选择键 数码窗 电源总开关 触发键 内、外控开关拨向 “O”位 电源开关拨向 “O”位 连续激光电源盒 图5-2 声光Q开关驱动器盒 图5-3 图5-4 工作/休眠选择 型号 保存/确认键 加、减键 电源总开关 型号标签 控制方式指示保存/确认报警指示灯 运行指示灯 测试指示灯 菜单选择键 数码窗 增、减键 测试键 启、停键 电脑主机控制门钥匙 图5-5 图6 1.1外控操作面板 图6所示: 1.电源开关(钥匙开关) 2.紧急断电开关(STOP) 3.水循环启动按钮(WATER) 4. 水循环停止按钮(STOP) 5.电源指示灯(CONTROL) 6.水循环指示灯 (WATER) 7. 流量报警指示灯(ALARM) 8.激光电源充电指示灯(L-READY) 9.激光电源指示灯(L-POWER) 10.激光电源故障报警灯(L-ALARM) 11.氪灯熄灭按钮(L-STOP) 12.氪灯启动按钮(L-RUN) 13.氪灯电流调节旋钮(ADJUST) 14.氪灯电流显示表(CURRENT A)15.声光电源启动按钮(Q-SWITCH)16.工作平台启动按钮(ENGRAVE) 1.2开机步骤(外控面板操作) 1.2.1 确认STOP紧急断电开关处于正常接通状态,打开钥匙开关(电源开关)。此时,主机上的报警提示灯(红灯)点亮,以提示水路未循环;面板CONTROL电源指示灯点亮面板ALARM流量报警指示灯点亮。 1.2.2 按住WATER水循环启动按钮并持续5-10秒,可听到机器水循环启动声音,此时主机上的报警提示灯(红灯)和面板ALARM流量报警指示灯熄灭;同时主机上的运行提示灯(绿灯)和面板WATER水循环指示灯点亮。 当连续激光电源盒(如图5-2所示),面板上的“ALARM”灯灭;同时面板上的数码窗显示“- - - -”,电源指示“POW ER”灯亮,散热主机启动按键 风机开始工作,约4 秒钟后 “READY”灯亮、数码窗显示当前设定电流,进入准备状态。在数码窗显示“- - - -”的自检过程中,请勿进行按键等操作。...
