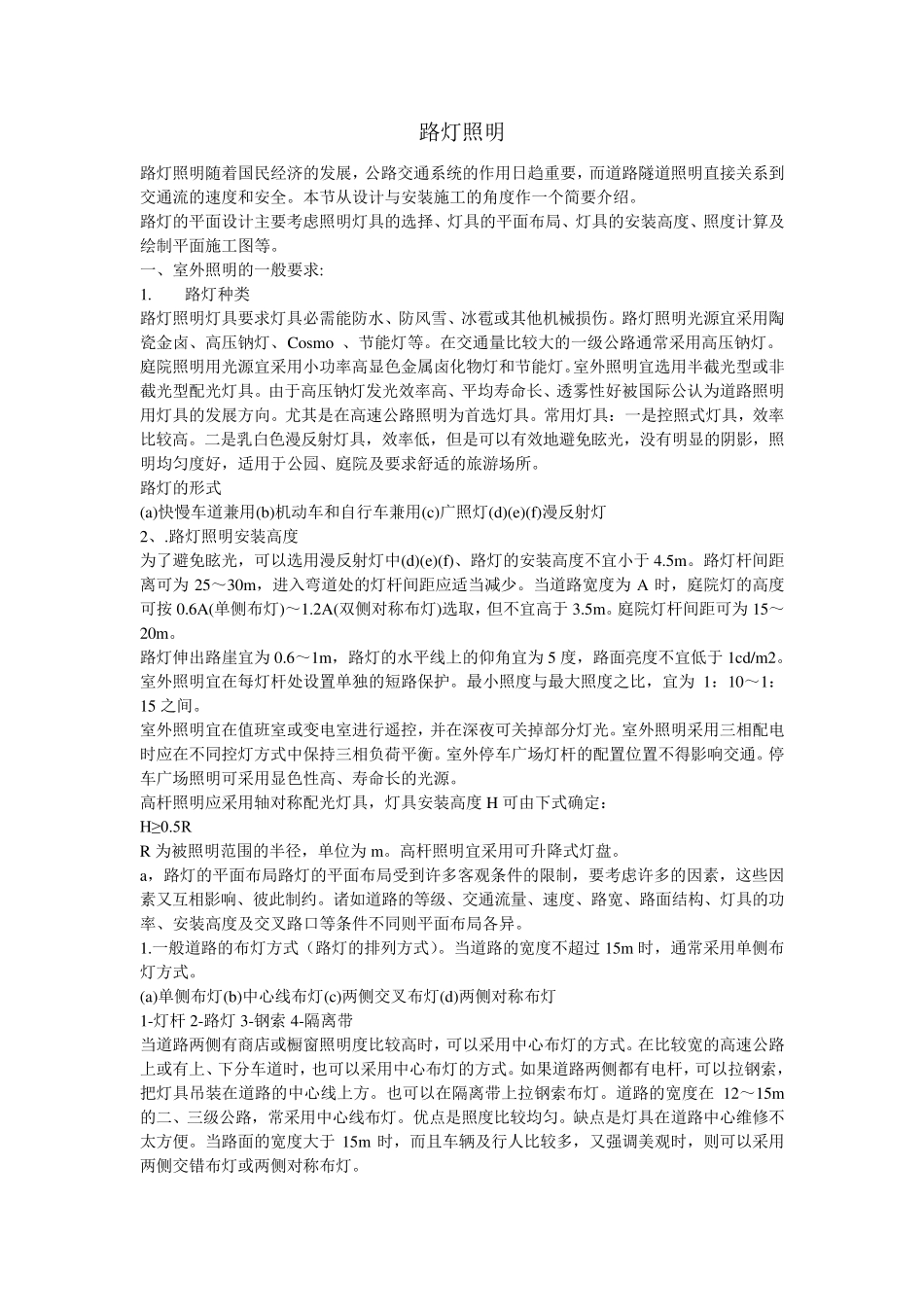

路灯照明 路灯照明随着国民经济的发展，公路交通系统的作用日趋重要，而道路隧道照明直接关系到交通流的速度和安全。本节从设计与安装施工的角度作一个简要介绍。 路灯的平面设计主要考虑照明灯具的选择、灯具的平面布局、灯具的安装高度、照度计算及绘制平面施工图等。 一、室外照明的一般要求: 1. 路灯种类 路灯照明灯具要求灯具必需能防水、防风雪、冰雹或其他机械损伤。路灯照明光源宜采用陶瓷金卤、高压钠灯、Cosmo 、节能灯等。在交通量比较大的一级公路通常采用高压钠灯。庭院照明用光源宜采用小功率高显色金属卤化物灯和节能灯。室外照明宜选用半截光型或非截光型配光灯具。由于高压钠灯发光效率高、平均寿命长、透雾性好被国际公认为道路照明用灯具的发展方向。尤其是在高速公路照明为首选灯具。常用灯具：一是控照式灯具，效率比较高。二是乳白色漫反射灯具，效率低，但是可以有效地避免眩光，没有明显的阴影，照明均匀度好，适用于公园、庭院及要求舒适的旅游场所。 路灯的形式 (a)快慢车道兼用(b)机动车和自行车兼用(c)广照灯(d)(e)(f)漫反射灯 2、.路灯照明安装高度 为了避免眩光，可以选用漫反射灯中(d)(e)(f)、路灯的安装高度不宜小于 4.5m。路灯杆间距离可为 25～30m，进入弯道处的灯杆间距应适当减少。当道路宽度为 A 时，庭院灯的高度可按 0.6A(单侧布灯)～1.2A(双侧对称布灯)选取，但不宜高于 3.5m。庭院灯杆间距可为 15～20m。 路灯伸出路崖宜为 0.6～1m，路灯的水平线上的仰角宜为 5 度，路面亮度不宜低于 1cd/m2。室外照明宜在每灯杆处设置单独的短路保护。最小照度与最大照度之比，宜为 1：10～1：15 之间。 室外照明宜在值班室或变电室进行遥控，并在深夜可关掉部分灯光。室外照明采用三相配电时应在不同控灯方式中保持三相负荷平衡。室外停车广场灯杆的配置位置不得影响交通。停车广场照明可采用显色性高、寿命长的光源。 高杆照明应采用轴对称配光灯具，灯具安装高度H 可由下式确定： H≥0.5R R 为被照明范围的半径，单位为 m。高杆照明宜采用可升降式灯盘。 a，路灯的平面布局路灯的平面布局受到许多客观条件的限制，要考虑许多的因素，这些因素又互相影响、彼此制约。诸如道路的等级、交通流量、速度、路宽、路面结构、灯具的功率、安装高度及交叉路口等条件不同则平面布局各异。 1.一般道路的布灯方式（路灯的排列方式）。当道路的宽度不超过 15m 时，通常采用单侧布灯方式。 (...
