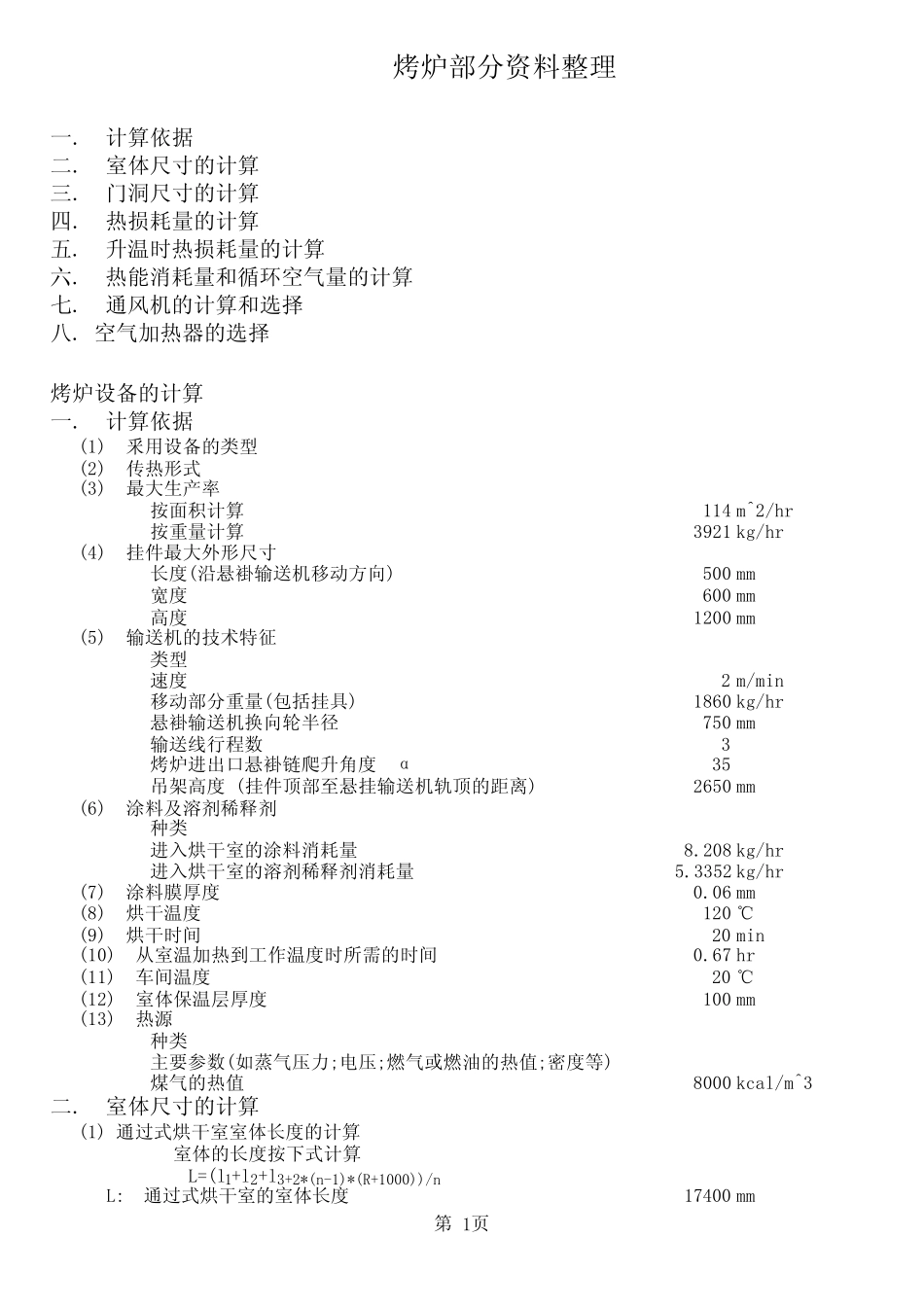

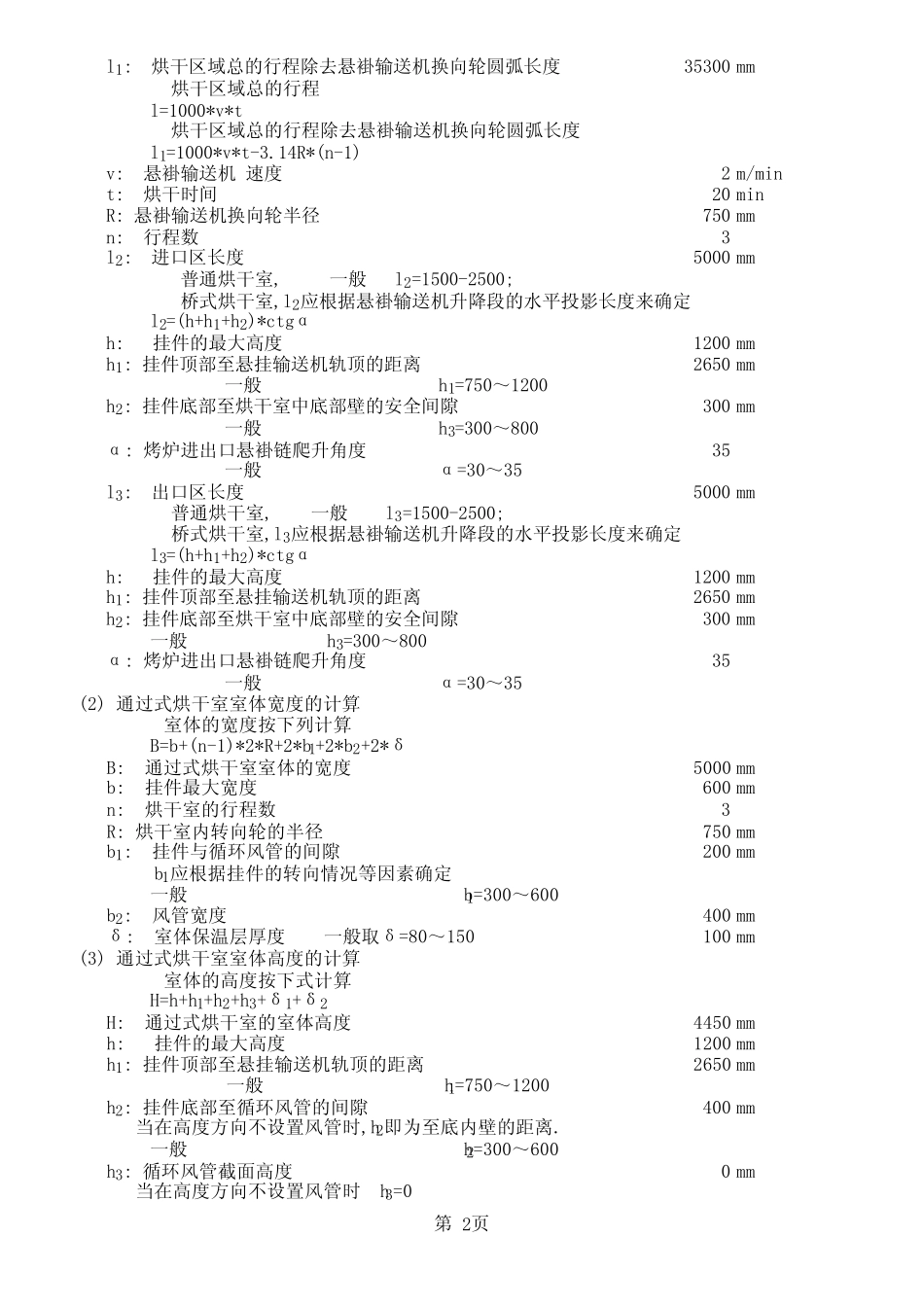

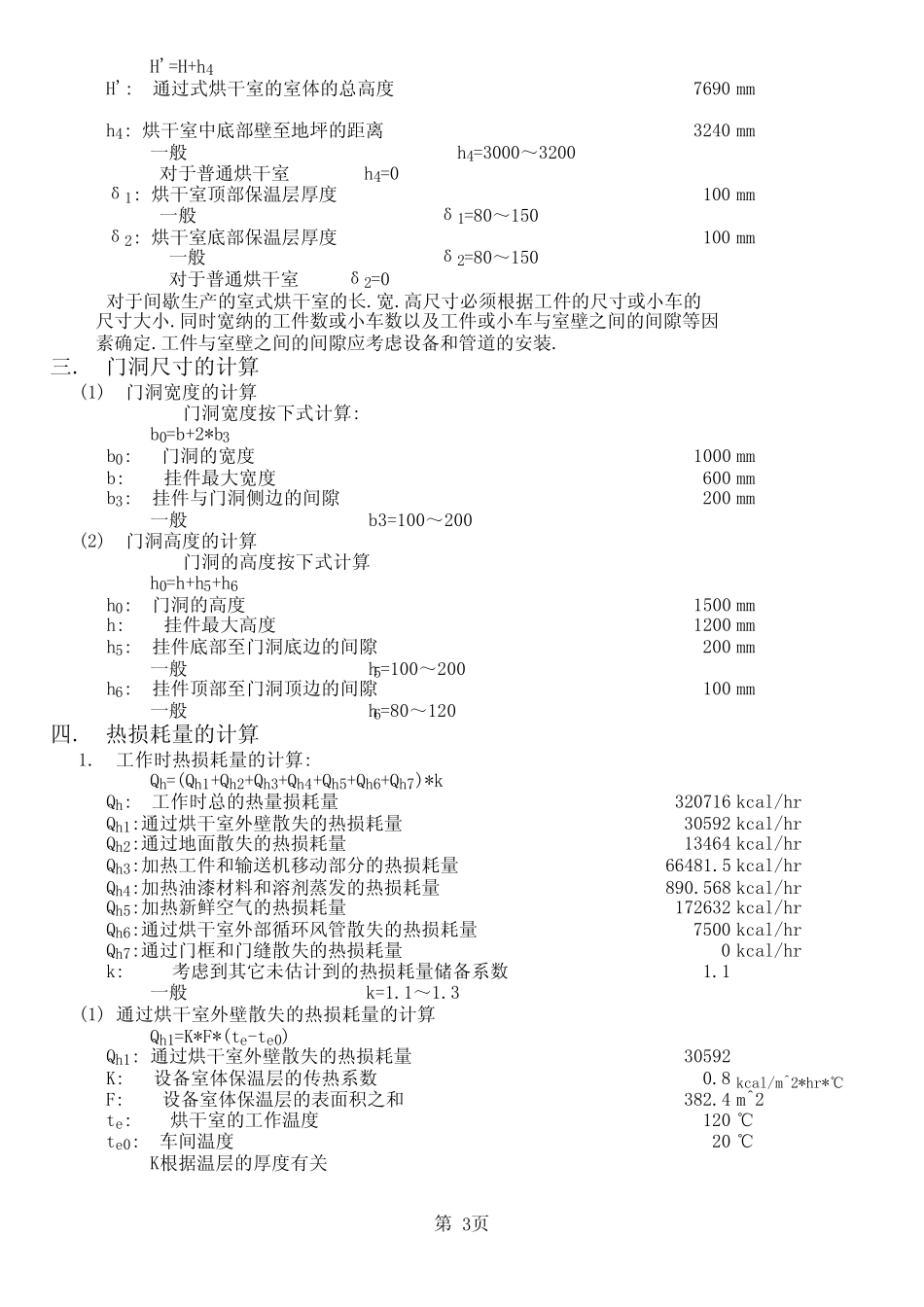

烤炉部分资料整理一. 计算依据二. 室体尺寸的计算三. 门洞尺寸的计算四. 热损耗量的计算五. 升温时热损耗量的计算六. 热能消耗量和循环空气量的计算七. 通风机的计算和选择八. 空气加热器的选择烤炉设备的计算一. 计算依据(1) 釆用设备的类型(2) 传热形式(3) 最大生产率按面积计算114 m^2/hr按重量计算3921 kg/hr(4) 挂件最大外形尺寸长度(沿悬褂输送机移动方向)500 mm宽度600 mm高度1200 mm(5) 输送机的技术特征类型速度2 m/min移动部分重量(包括挂具)1860 kg/hr悬褂输送机换向轮半径750 mm输送线行程数3烤炉进出口悬褂链爬升角度 α35吊架高度 (挂件顶部至悬挂输送机轨顶的距离) 2650 mm(6) 涂料及溶剂稀释剂种类进入烘干室的涂料消耗量8.208 kg/hr进入烘干室的溶剂稀释剂消耗量5.3352 kg/hr(7) 涂料膜厚度0.06 mm(8) 烘干温度120 ℃(9) 烘干时间20 min(10) 从室温加热到工作温度时所需的时间0.67 hr(11) 车间温度20 ℃(12) 室体保温层厚度 100 mm(13) 热源种类主要参数(如蒸气压力;电压;燃气或燃油的热值;密度等)煤气的热值8000 kcal/m^3二. 室体尺寸的计算(1) 通过式烘干室室体长度的计算 室体的长度按下式计算 L=(l1+l2+l3+2*(n-1)*(R+1000))/n L: 通过式烘干室的室体长度17400 mm第 1 页 l1: 烘干区域总的行程除去悬褂输送机换向轮圆弧长度35300 mm 烘干区域总的行程l=1000*v*t 烘干区域总的行程除去悬褂输送机换向轮圆弧长度l1=1000*v*t-3.14R*(n-1) v: 悬褂输送机 速度2 m/min t: 烘干时间20 min R: 悬褂输送机换向轮半径750 mm n: 行程数3 l2: 进口区长度5000 mm 普通烘干室, 一般 l2=1500-2500; 桥式烘干室,l2应根据悬褂输送机升降段的水平投影长度来确定l2=(h+h1+h2)*ctgα h: 挂件的最大高度1200 mm h1: 挂件顶部至悬挂输送机轨顶的距离2650 mm 一般 h1=750～1200 h2: 挂件底部至烘干室中底部壁的安全间隙300 mm 一般 h3=300～800 α: 烤炉进出口悬褂链爬升角度 35 一般 α=30～35 l3: 出口区长度5000 mm 普通烘干室, 一般 l3=1500-2500; 桥式烘干室,l3应根据悬褂输送机升降段的水平投影长度来确定l3=(h+h1+h2)*ctgα h: 挂件的最大高度1200 mm h1: 挂件顶部至悬挂输送机轨顶的距离2650 mm h2: 挂件底部至烘干室中底部壁的安全间隙300 mm一般 h3=300～800 α: 烤炉进出口悬褂链爬升角度 35 一般 α=30～35(2)...
