烟气回收废热换热器设计(环境类)VIP免费

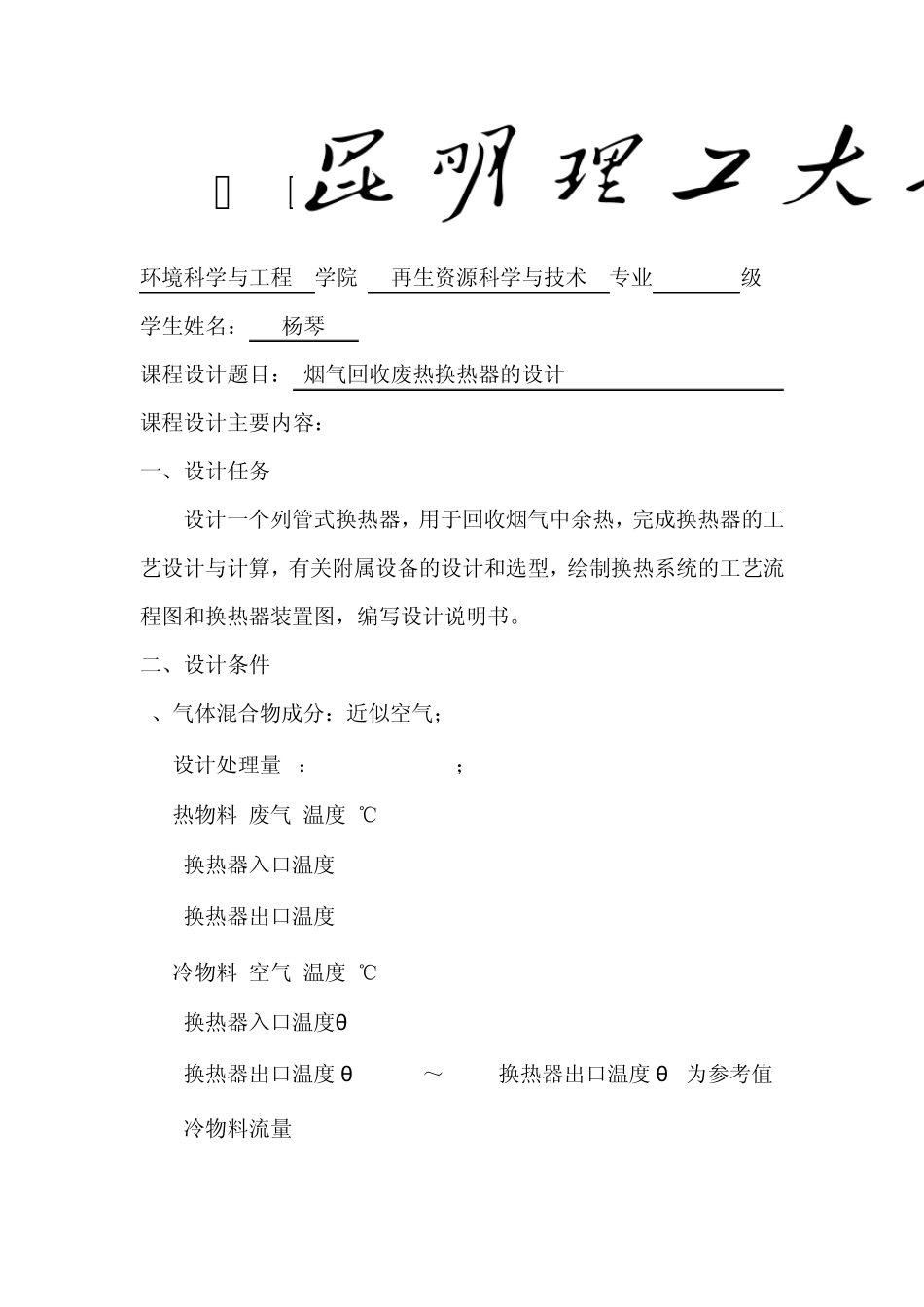

课 程 设 计 课程名称： 环境工程原理课程设计 设计题目： 烟气回收废热换热器的设计 学 院： 环境科学与工程学院 专 业： 再生资源科学与技术 年 级： 2 0 1 0 级 学生姓名： 杨琴 指导教师： 马丽萍老师 日 期： 2 0 1 3 年 6 月 2 4 日-7 月 5 日 教 务 处 制 课 程 设 计 任 务 书 环境科学与工程 学院 再生资源科学与技术 专业 2010 级 学生姓名： 杨琴 课程设计题目： 烟气回收废热换热器的设计 课程设计主要内容： 一、设计任务 设计一个列管式换热器，用于回收烟气中余热，完成换热器的工艺设计与计算，有关附属设备的设计和选型，绘制换热系统的工艺流程图和换热器装置图，编写设计说明书。 二、设计条件 1、气体混合物成分：近似空气； 2. 设计处理量Q： 100000 Nm3/h； 3. 热物料(废气)温度 ℃: (1) 换热器入口温度t1: 400 (2) 换热器出口温度t2:150 4. 冷物料(空气)温度 ℃: (1) 换热器入口温度θ1: 55 (2) 换热器出口温度θ2: 200～250.(换热器出口温度θ2为参考值) (3) 冷物料流量L: 100000 Nm3/h. 5. 气体特性参数 (1) 平均比热容cp1.35 kJ/(kg•K), (2) 给热系数α :0.05kW/(m2•K); 6. 操作压力(表)P:0 kPa; 7. 其余条件: 自定。但需简述理由或依据。 8.工作日：每年300天，每天24小时计 9.厂址： 昆明某地区 三、设计内容 1.选择换热器类型及流体流程； 2.计算换热器的热负荷； 3.换热器换热面积及结构尺寸计算； 4.传热系数计算及传热面积校核； 5.换热器管程、壳程接管尺寸计算； 6.附属设备设计或选择，压降核算； 7.绘制生产工艺流程图（2号图纸）； 8.绘制换热器装置图（1号图纸）； 9.对设计过程的评述和有关问题讨论。 设 计 指 导 教 师 （签字）： 教学基层组织负责人（签字）： 年 月 日 目录 摘 要 ....................................................................................................................................... 1 1.总论 ........................................................................................................................................ 1 2. 技术方案的比选 .................................................................................................................. 2 2.1 换热器类型...
