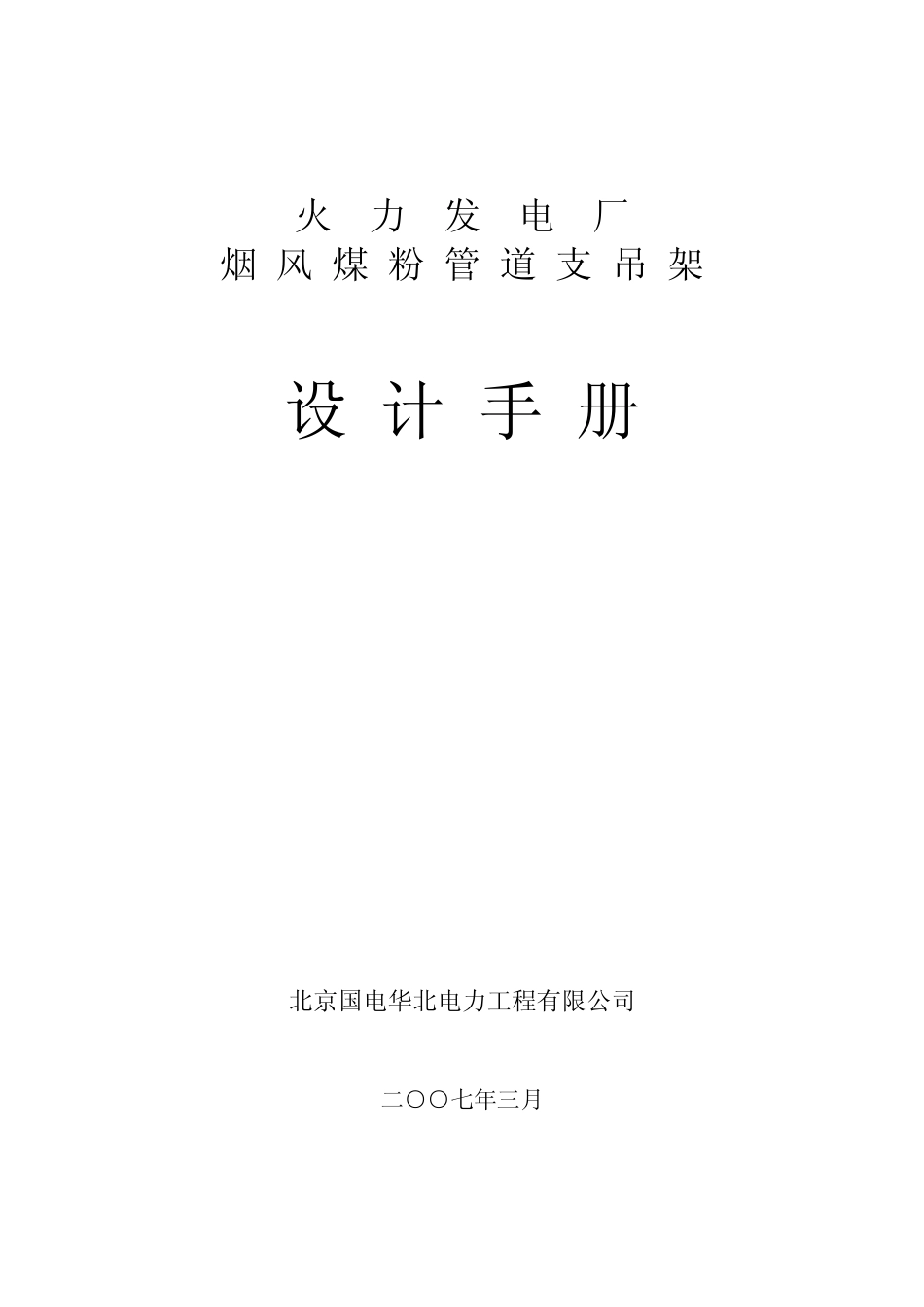

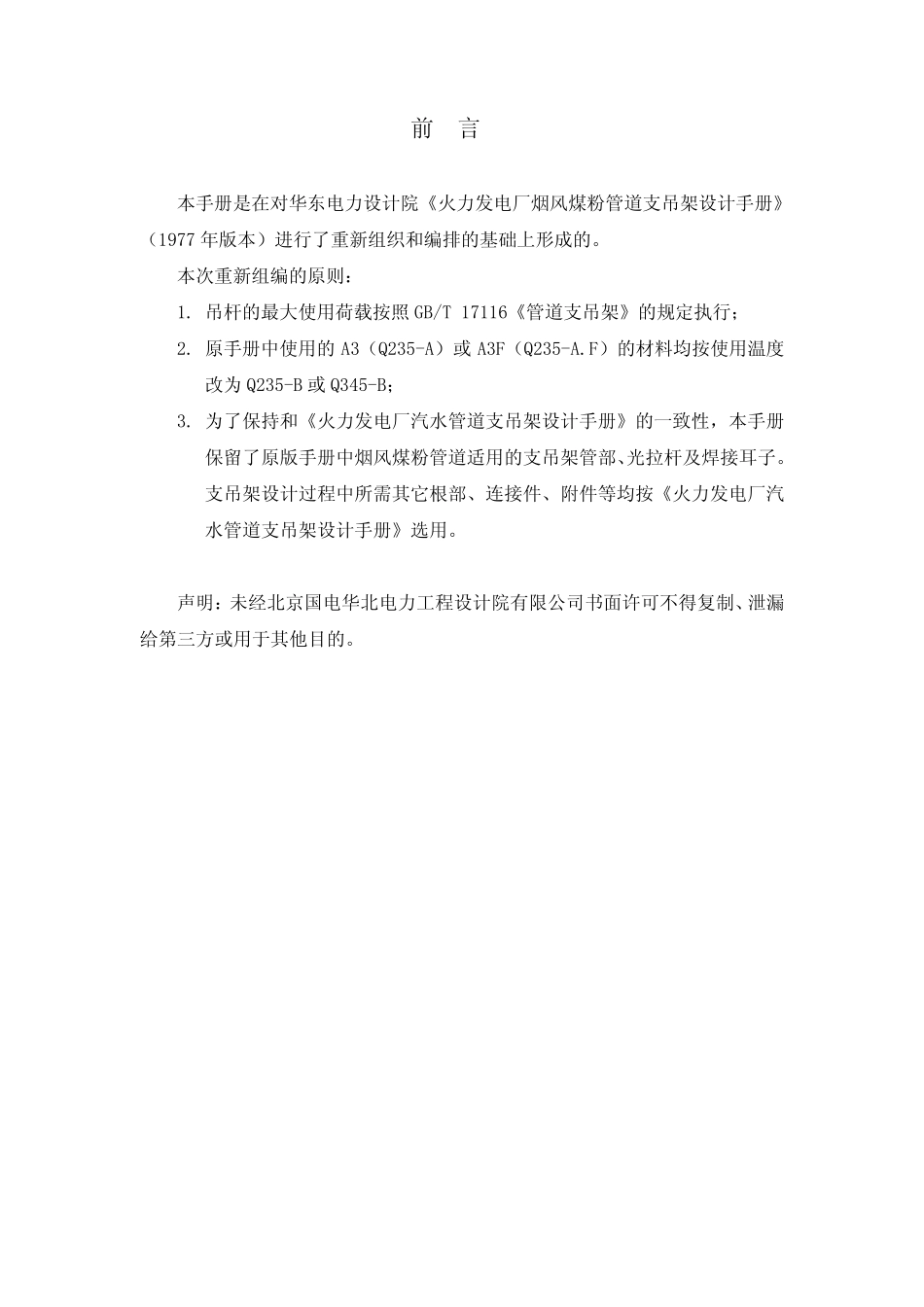

火 力 发 电 厂 烟 风 煤 粉 管 道 支 吊 架 设 计 手 册 北京国电华北电力工程有限公司 二○○七年三月 前 言 本手册是在对华东电力设计院《火力发电厂烟风煤粉管道支吊架设计手册》（1977 年版本）进行了重新组织和编排的基础上形成的。 本次重新组编的原则： 1. 吊杆的最大使用荷载按照GB/T 17116《管道支吊架》的规定执行； 2. 原手册中使用的A3（Q235-A）或A3F（Q235-A.F）的材料均按使用温度改为Q235-B 或Q345-B； 3. 为了保持和《火力发电厂汽水管道支吊架设计手册》的一致性，本手册保留了原版手册中烟风煤粉管道适用的支吊架管部、光拉杆及焊接耳子。支吊架设计过程中所需其它根部、连接件、附件等均按《火力发电厂汽水管道支吊架设计手册》选用。 声明：未经北京国电华北电力工程设计院有限公司书面许可不得复制、泄漏给第三方或用于其他目的。 目 录 说明 …………………………………………………… Ⅰ 索引 …………………………………………………… S1 管部 …………………………………………………… 1 连接件 ………………………………………………… 30 说 明 一、适用范围 本手册适用于600MW 级及以下的机组，600MW 级以上的机组可参照使用。 二、设计说明 1. 介质温度： 为适应目前锅炉热风温度有高达400℃的需要，将热风道管部按400℃介质温度进行强度计算；热风送粉管道管部按介质温度350℃进行强度计算；其余管道管部均按介质温度250℃进行强度计算。在相应结构型式的篇幅中的右上角均已注明适用的介质温度范围。当用于室外时应符合第2 条的要求。 2. 支吊架材料的选用： 支吊架管部的材料按照不同的介质温度和使用地点，按下列原则选用： 对管部原则上当介质温度t≤350℃时,采用Q235-B；当介质温度350℃
