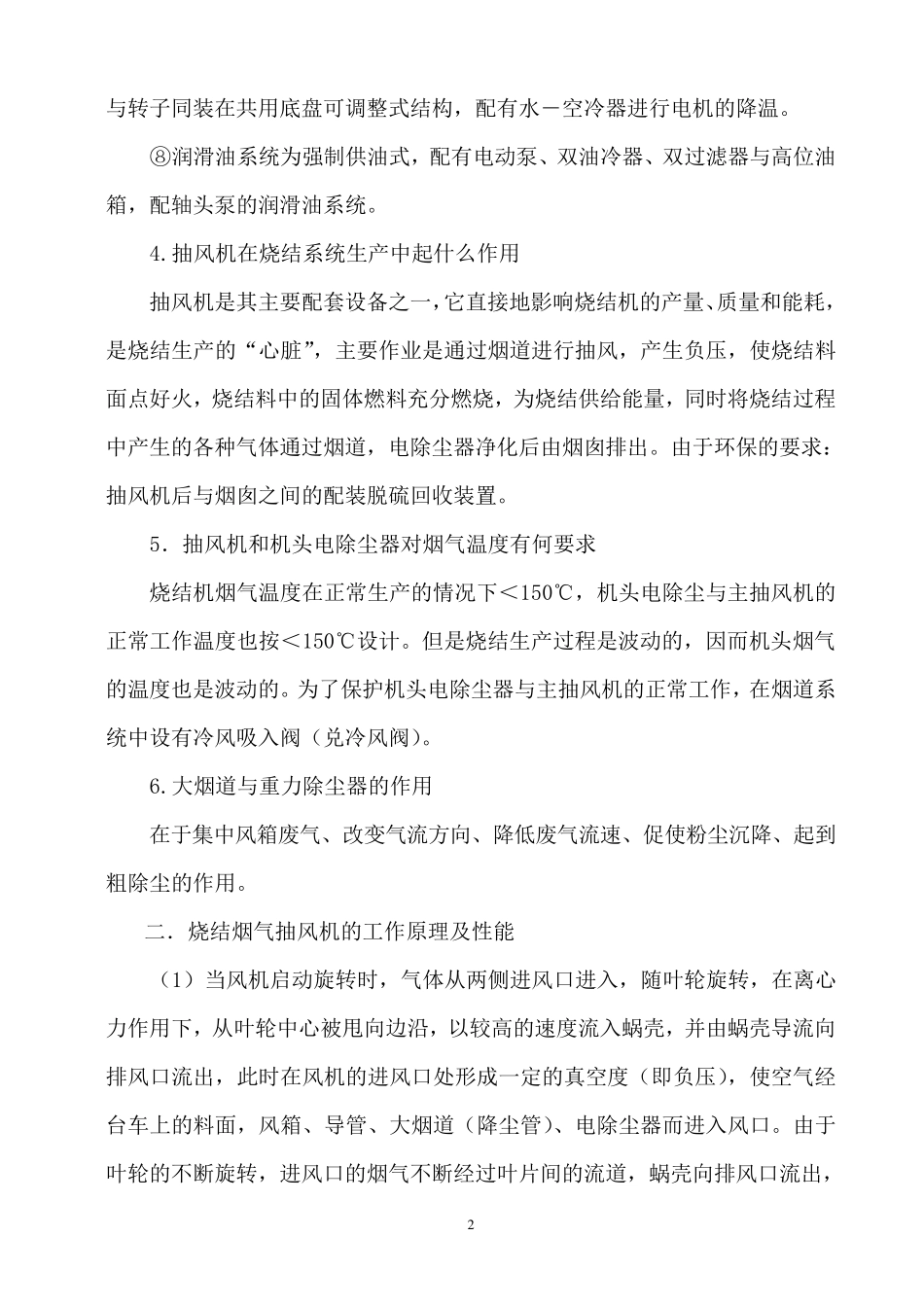

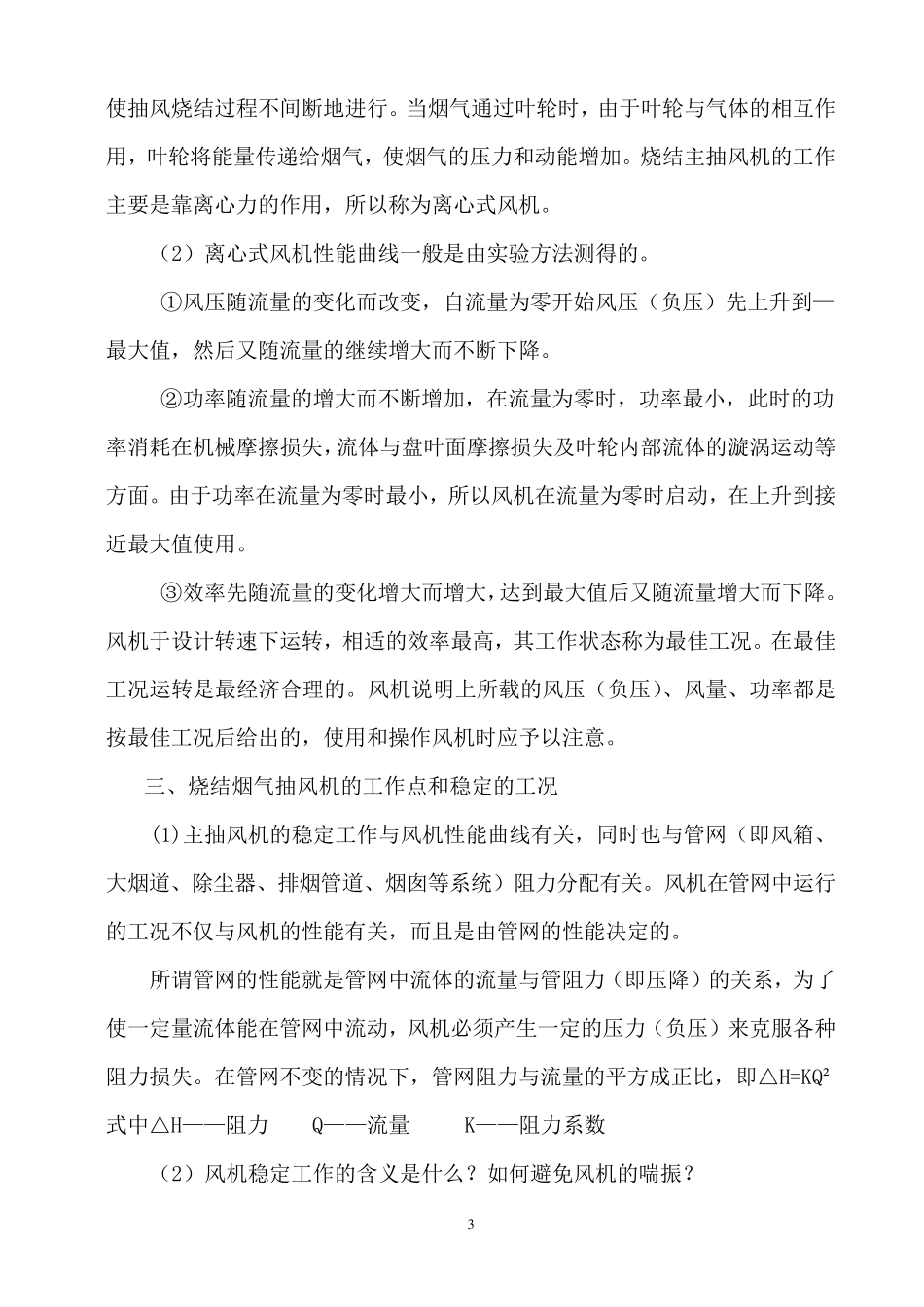

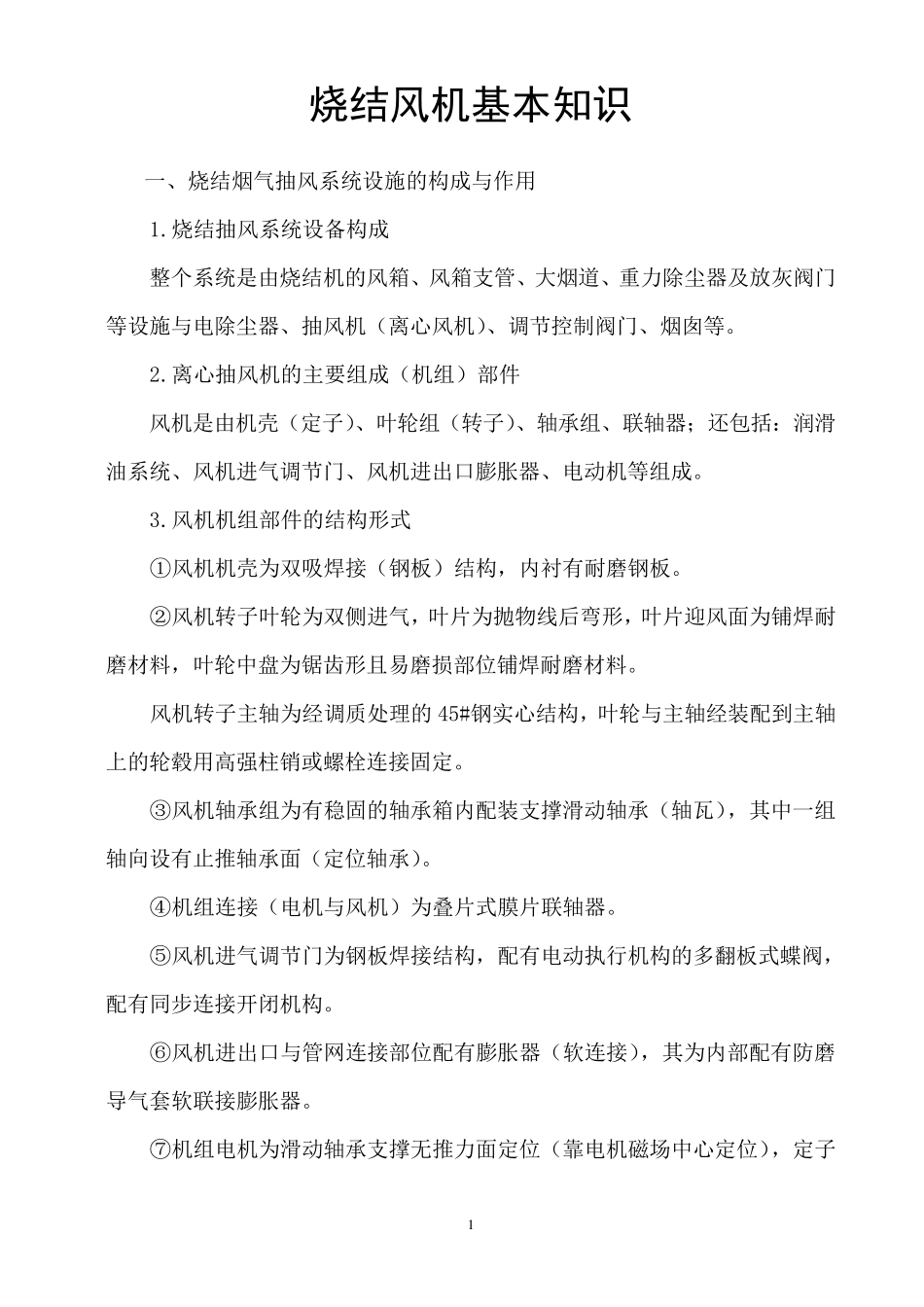

1 烧结风机基本知识 一、烧结烟气抽风系统设施的构成与作用 1.烧结抽风系统设备构成 整个系统是由烧结机的风箱、风箱支管、大烟道、重力除尘器及放灰阀门等设施与电除尘器、抽风机（离心风机）、调节控制阀门、烟囱等。 2.离心抽风机的主要组成（机组）部件 风机是由机壳（定子）、叶轮组（转子）、轴承组、联轴器；还包括：润滑油系统、风机进气调节门、风机进出口膨胀器、电动机等组成。 3.风机机组部件的结构形式 ①风机机壳为双吸焊接（钢板）结构，内衬有耐磨钢板。 ②风机转子叶轮为双侧进气，叶片为抛物线后弯形，叶片迎风面为铺焊耐磨材料，叶轮中盘为锯齿形且易磨损部位铺焊耐磨材料。 风机转子主轴为经调质处理的45#钢实心结构，叶轮与主轴经装配到主轴上的轮毂用高强柱销或螺栓连接固定。 ③风机轴承组为有稳固的轴承箱内配装支撑滑动轴承（轴瓦），其中一组轴向设有止推轴承面（定位轴承）。 ④机组连接（电机与风机）为叠片式膜片联轴器。 ⑤风机进气调节门为钢板焊接结构，配有电动执行机构的多翻板式蝶阀，配有同步连接开闭机构。 ⑥风机进出口与管网连接部位配有膨胀器（软连接），其为内部配有防磨导 气套 软联接膨胀器。 ⑦ 机组电机为滑动轴承支撑无 推力面定位（靠 电机磁 场 中心定位），定子 2 与转子同装在共用底盘可调整式结构，配有水―空冷器进行电机的降温。 ⑧润滑油系统为强制供油式，配有电动泵、双油冷器、双过滤器与高位油箱，配轴头泵的润滑油系统。 4.抽风机在烧结系统生产中起什么作用 抽风机是其主要配套设备之一，它直接地影响烧结机的产量、质量和能耗，是烧结生产的“心脏”，主要作业是通过烟道进行抽风，产生负压，使烧结料面点好火，烧结料中的固体燃料充分燃烧，为烧结供给能量，同时将烧结过程中产生的各种气体通过烟道，电除尘器净化后由烟囱排出。由于环保的要求：抽风机后与烟囱之间的配装脱硫回收装置。 5．抽风机和机头电除尘器对烟气温度有何要求 烧结机烟气温度在正常生产的情况下＜150℃，机头电除尘与主抽风机的正常工作温度也按＜150℃设计。但是烧结生产过程是波动的，因而机头烟气的温度也是波动的。为了保护机头电除尘器与主抽风机的正常工作，在烟道系统中设有冷风吸入阀（兑冷风阀）。 6.大烟道与重力 除尘器的作用 在于集 中风箱废 气、改 变 气流 方 向 、降低 废 气流 速 、促 使粉 尘沉 降、起到粗 除尘的作用。 二 ．烧结烟气...
