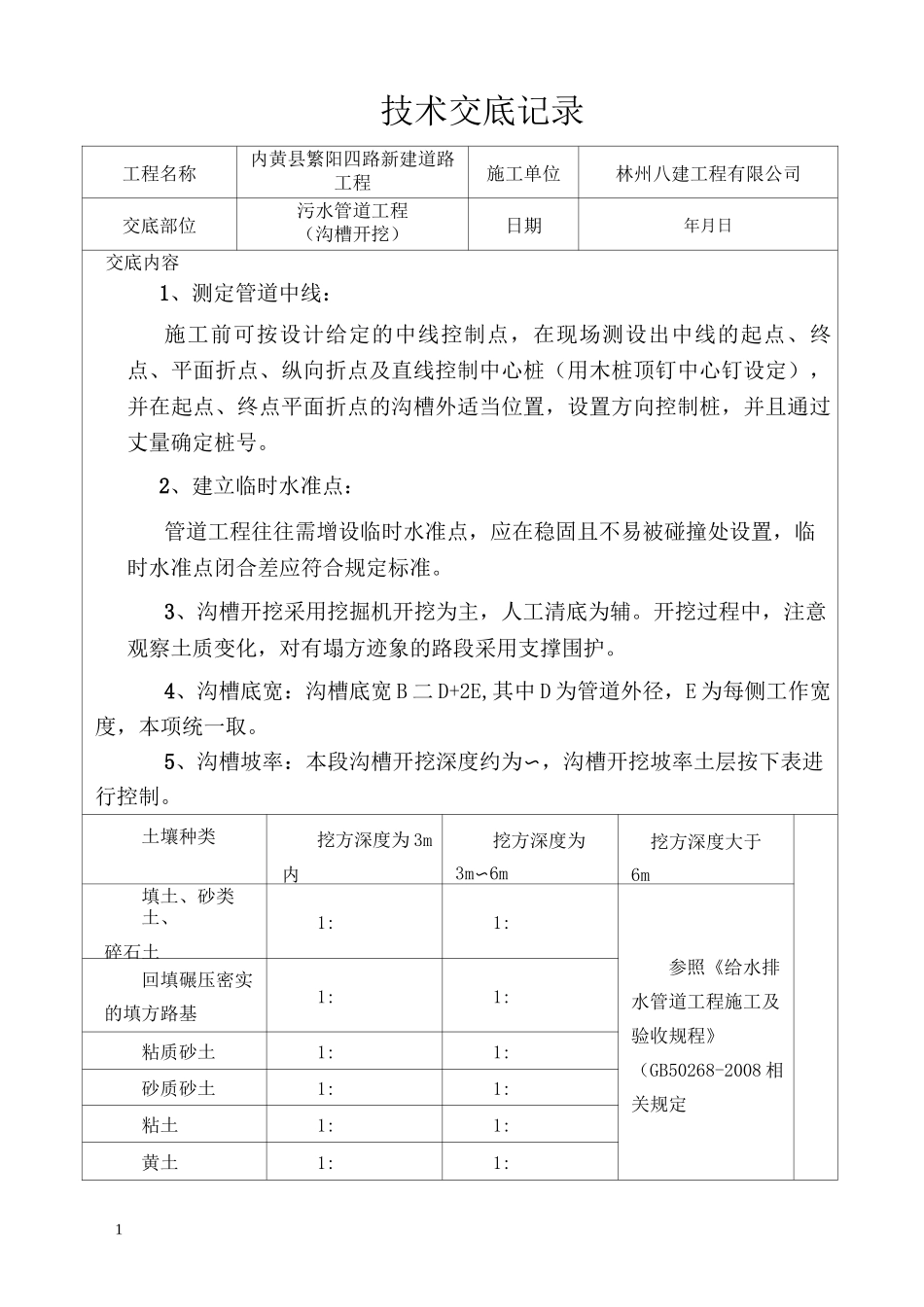

1技术交底记录工程名称内黄县繁阳四路新建道路工程施工单位林州八建工程有限公司交底部位污水管道工程（沟槽开挖）日期年月日交底内容1、测定管道中线：施工前可按设计给定的中线控制点，在现场测设出中线的起点、终点、平面折点、纵向折点及直线控制中心桩（用木桩顶钉中心钉设定），并在起点、终点平面折点的沟槽外适当位置，设置方向控制桩，并且通过丈量确定桩号
2、建立临时水准点：管道工程往往需增设临时水准点，应在稳固且不易被碰撞处设置，临时水准点闭合差应符合规定标准
3、沟槽开挖采用挖掘机开挖为主，人工清底为辅
开挖过程中，注意观察土质变化，对有塌方迹象的路段采用支撑围护
4、沟槽底宽：沟槽底宽 B 二 D+2E,其中 D 为管道外径，E 为每侧工作宽度，本项统一取
5、沟槽坡率：本段沟槽开挖深度约为〜，沟槽开挖坡率土层按下表进行控制

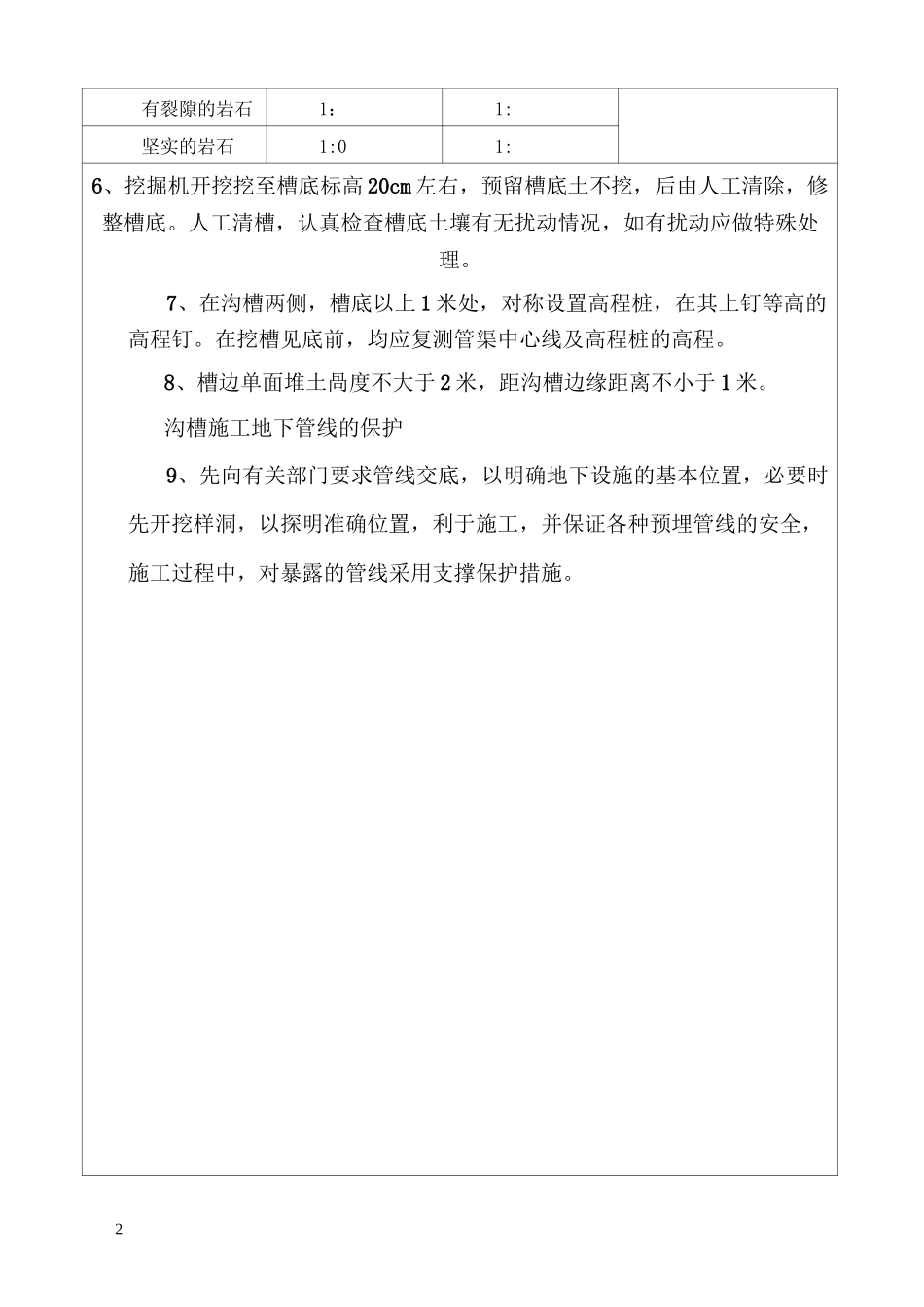

土壤种类挖方深度为 3m内挖方深度为3m〜6m挖方深度大于6m填土、砂类土、碎石土1:1:参照《给水排水管道工程施工及验收规程》（GB50268-2008 相关规定回填碾压密实的填方路基1:1:粘质砂土1:1:砂质砂土1:1:粘土1:1:黄土1:1:2有裂隙的岩石1：1:坚实的岩石1:01:6、挖掘机开挖挖至槽底标高 20cm 左右，预留槽底土不挖，后由人工清除，修整槽底
人工清槽，认真检查槽底土壤有无扰动情况，如有扰动应做特殊处理
7、在沟槽两侧，槽底以上 1 米处，对称设置高程桩，在其上钉等高的高程钉
在挖槽见底前，均应复测管渠中心线及高程桩的高程
8、槽边单面堆土咼度不大于 2 米，距沟槽边缘距离不小于 1 米
沟槽施工地下管线的保护9、先向有关部门要求管线交底，以明确地下设施的基本位置，必要时先开挖样洞，以探明准确位置，利于施工，并保证各种预埋管线的安全，施工过程中，对暴露的管线采用支撑保护措施

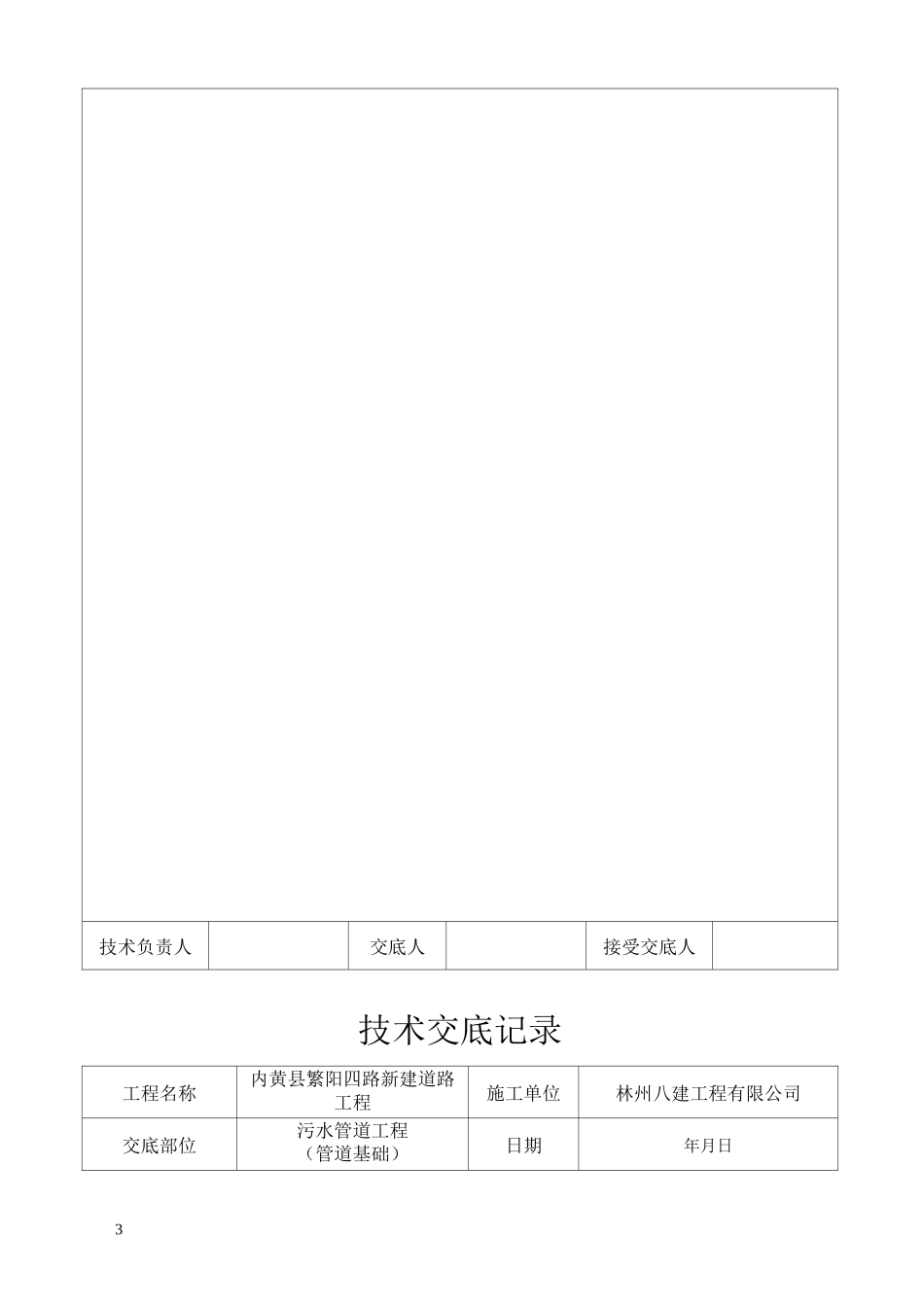

3技术负责人交底人接受交底人技术交底记录工程名称内黄县繁
