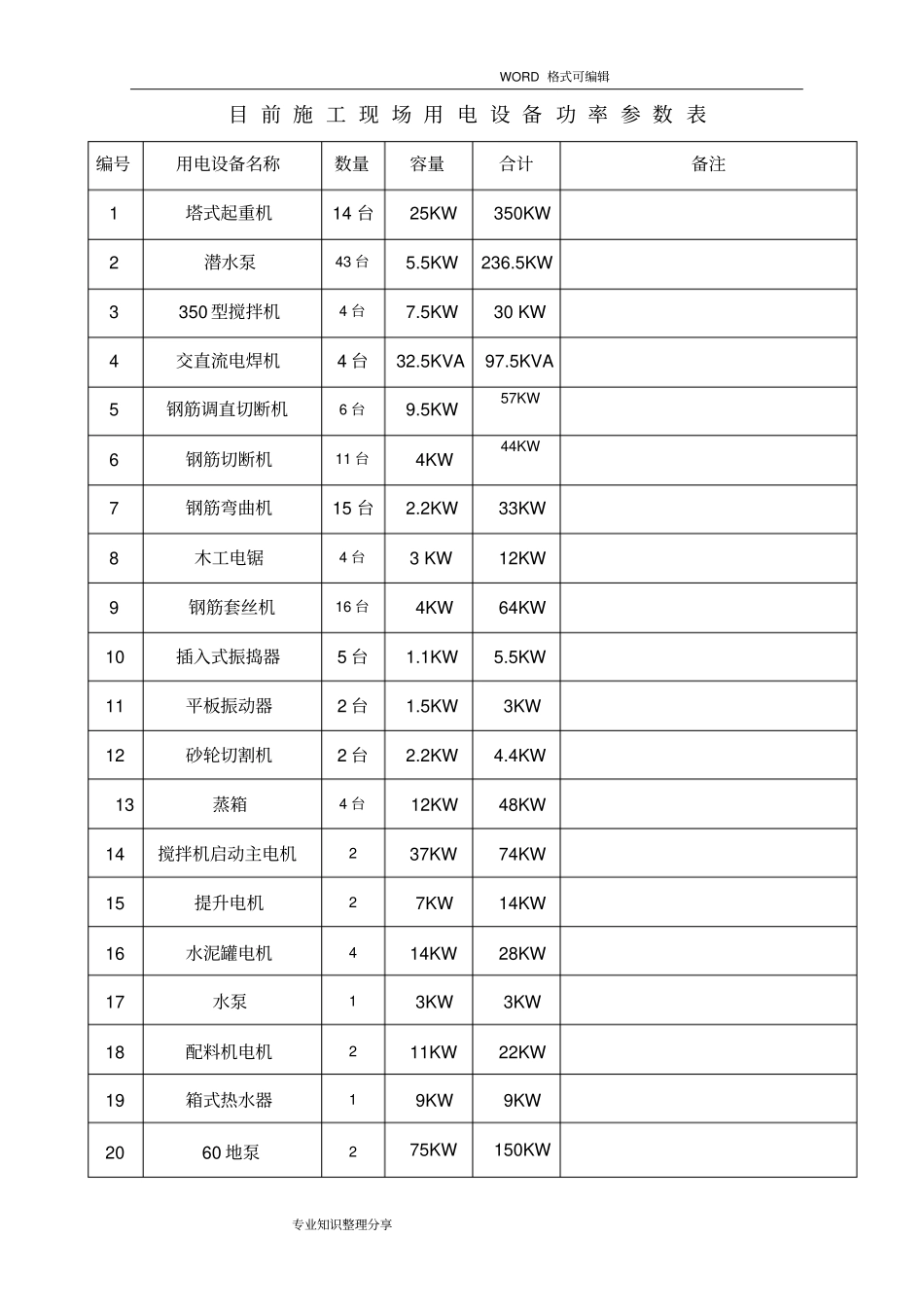

WORD 格式可编辑专业知识整理分享目 前 施 工 现 场 用 电 设 备 功 率 参 数 表编号用电设备名称数量容量合计备注1 塔式起重机14 台25KW 350KW 2 潜水泵43 台5.5KW 236.5KW 3 350 型搅拌机4 台7.5KW 30 KW 4 交直流电焊机4 台32.5KVA 97.5KVA 5 钢筋调直切断机6 台9.5KW 57KW 6 钢筋切断机11 台4KW 44KW 7 钢筋弯曲机15 台2.2KW33KW8 木工电锯4 台3 KW 12KW9 钢筋套丝机16 台4KW 64KW 10 插入式振捣器5 台1.1KW5.5KW11 平板振动器2 台1.5KW3KW12 砂轮切割机2 台2.2KW4.4KW13 蒸箱4 台 12KW 48KW 14 搅拌机启动主电机2 37KW 74KW 15 提升电机2 7KW 14KW 16 水泥罐电机4 14KW 28KW 17 水泵1 3KW 3KW 18 配料机电机2 11KW 22KW 19 箱式热水器1 9KW 9KW 20 60 地泵2 75KW 150KW WORD 格式可编辑专业知识整理分享21 现场镝灯3KW，共 28 台；共 84KW. 夜间现场照明22 临建区域照明器及生活用电共 170 间40KW 日光灯 40 瓦，灯泡 200 瓦，插座 1千瓦备用电设备组选取的Kx 值和 cosφ 值序号设备组名称需要系数 Kx 功率因数 cosφ备注1 塔吊、物料提升机、卷扬机0.75 0.7 tg φ =1.02 2 电焊机0.45 0.45 tg φ =1.983 搅拌机、灰浆机0.7 0.68 tg φ =1.084 电锯、切断机、弯曲机0.7 0.75 tg φ =0.885 插入式振捣器、平板振动器0.7 0.65 tg φ =1.176 砂轮切割机、潜水泵0.3 0.65 tg φ =1.177 照明器①白炽灯、碘钨灯②日光灯1 1.2 1 0.55 tg φ =0 tg φ =1.52按各用电设备组选用的Kx 值和 cosφ 值计算负荷一、各用电设备组的容量：1、塔吊Pj( 塔吊 ) =2Pe=2×350×0.5=350KW Pj1 =KxΣ P=0.7×350=245KW Qj1 = P j1 ×tg φ =245×1.02=249.9KVAr 2、电焊机Pj=Secosφ =97.5×0.87=68.388KW WORD 格式可编辑专业知识整理分享焊机不对称容量（换算后）大于其余三相设备（包括照明）总容量的 15%，则Pj=×68.388=118.45KW Pj2 =KxΣ P=0.45×118.45=53.3KW Qj2 = Pj2 ×tg φ =53.3 ×1.98=105.54KVAr 3、搅拌机Pj3 =KxΣ P=0.7×30=21KW Qj3 = P j3 ×tg φ =21×1.98=41.58KVAr 4、电锯、切断机、弯曲机、调直切断机、钢筋套丝机Pj4 =KxΣ P=0.7×210=147KW Qj4 = P j4 ×tg φ =147×0.88=129.36KVAr 5、插入式振捣器、平板振动器...
