赤化至太公放紧线工程安全交底记录.VIP免费

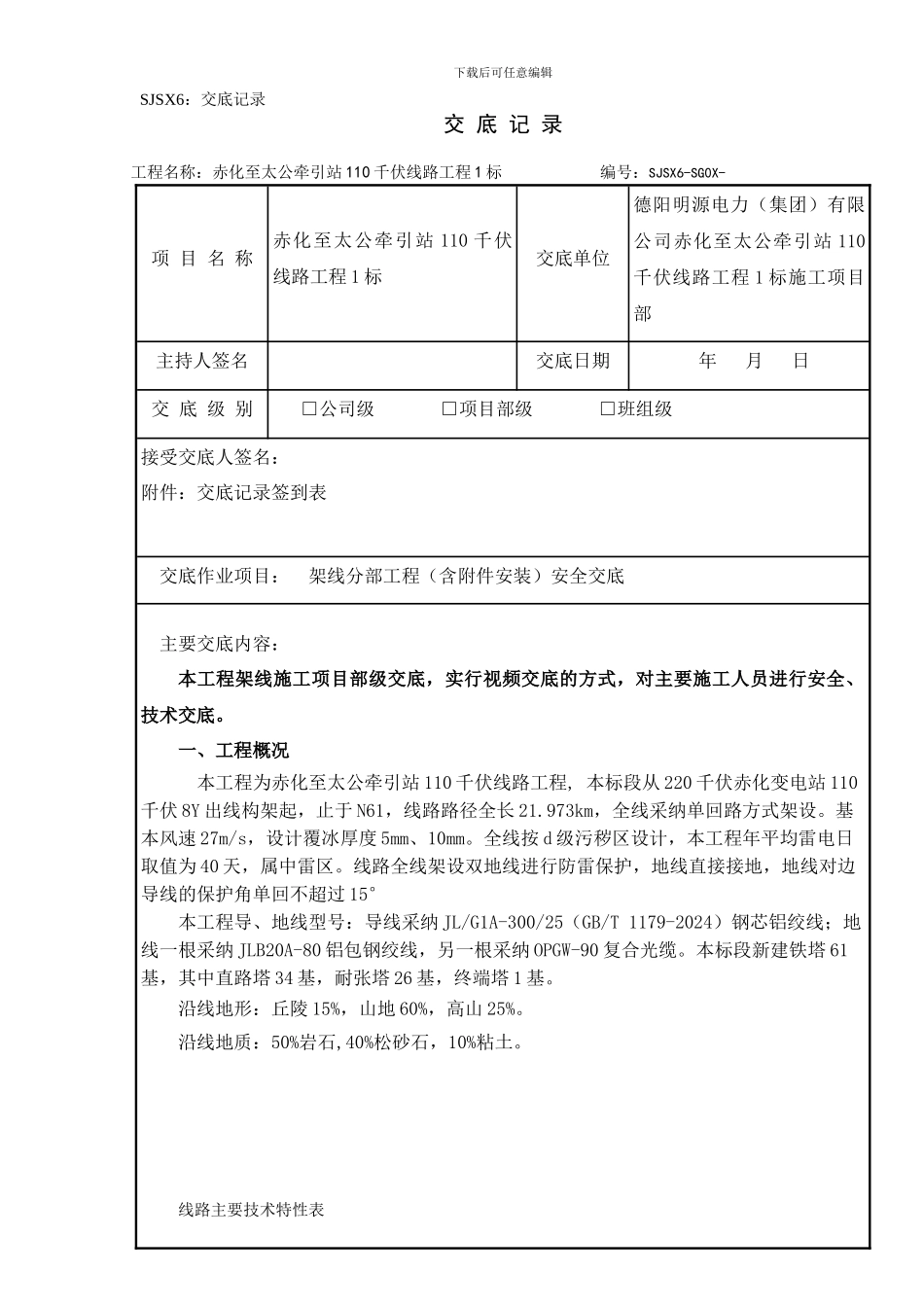

下载后可任意编辑SJSX6：交底记录交 底 记 录 工程名称：赤化至太公牵引站 110 千伏线路工程 1 标 编号：SJSX6-SG0X- 项 目 名 称赤化至太公牵引站 110 千伏线路工程 1 标交底单位德阳明源电力（集团）有限公司赤化至太公牵引站 110千伏线路工程 1 标施工项目部主持人签名交底日期 年 月 日交 底 级 别 □公司级 □项目部级 □班组级接受交底人签名：附件：交底记录签到表 交底作业项目： 架线分部工程（含附件安装）安全交底 主要交底内容：本工程架线施工项目部级交底，实行视频交底的方式，对主要施工人员进行安全、技术交底。一、工程概况 本工程为赤化至太公牵引站 110 千伏线路工程, 本标段从 220 千伏赤化变电站 110千伏 8Y 出线构架起，止于 N61，线路路径全长 21.973km，全线采纳单回路方式架设。基本风速 27m/s，设计覆冰厚度 5mm、10mm。全线按 d 级污秽区设计，本工程年平均雷电日取值为 40 天，属中雷区。线路全线架设双地线进行防雷保护，地线直接接地，地线对边导线的保护角单回不超过 15°本工程导、地线型号：导线采纳 JL/G1A-300/25（GB/T 1179-2024）钢芯铝绞线；地线一根采纳 JLB20A-80 铝包钢绞线，另一根采纳 OPGW-90 复合光缆。本标段新建铁塔 61基，其中直路塔 34 基，耐张塔 26 基，终端塔 1 基。沿线地形：丘陵 15%，山地 60%，高山 25%。沿线地质：50%岩石,40%松砂石，10%粘土。线路主要技术特性表下载后可任意编辑线路名称赤化至太公牵引站 110 千伏线路工程 起迄点赤化 220 千伏变电站 110 千伏构架起，至本工程 N61 小号侧止电压等级110 千伏线路长度新建单回21.93km曲折系数1.15杆塔用量杆塔总数转角次数平均档距平均耐张段长度新建6135355m936m导线JL/G1A-300/25地线JLB20A-80-7、OPGW-90绝缘子U70BP/146D、U70BP/146-1防振措施导、地线均采纳节能型防振锤沿线海拔高度440～1060m气象条件设计风速：27m/s；最大设计覆冰：5mm、10mm污区划分d 级抗震设防烈度Ⅶ年平均雷电日40 天沿线地形丘陵 15%，山地 60%，高山 25%沿线地质50%岩石,40%松砂石，10%粘土铁塔型式角钢塔基础型式现浇钢筋混凝土基础接地型式风车型接地装置、非金属离子接地体汽车运距20km平均人力运距1.0km2.建设地点及环境本工程线路路径所在地段属广元市剑阁县、昭化区范围。海拔高度 440～1060 米。全线地形划分：丘陵 15%，山地 60%，高山 25%全线地质划...
