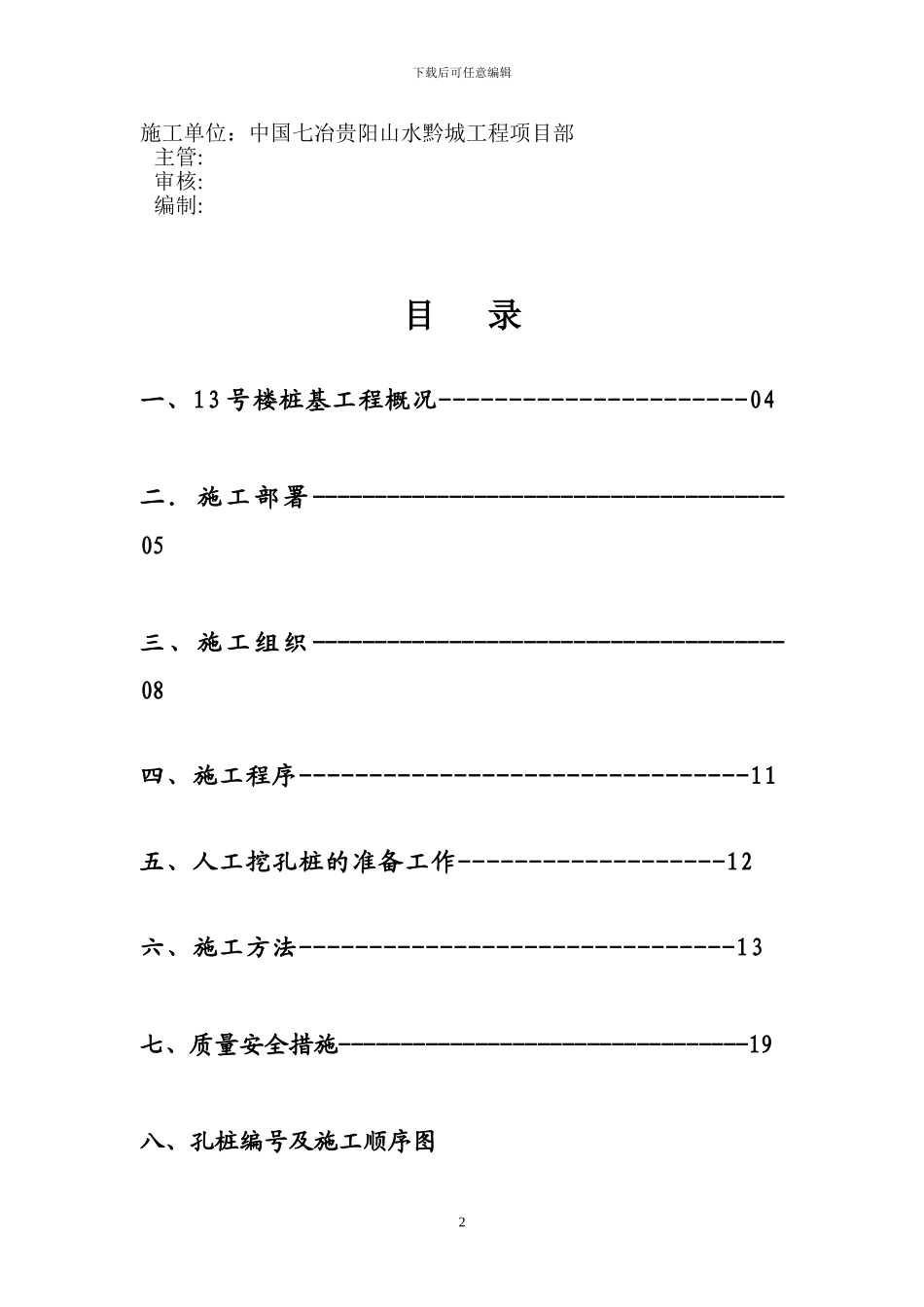

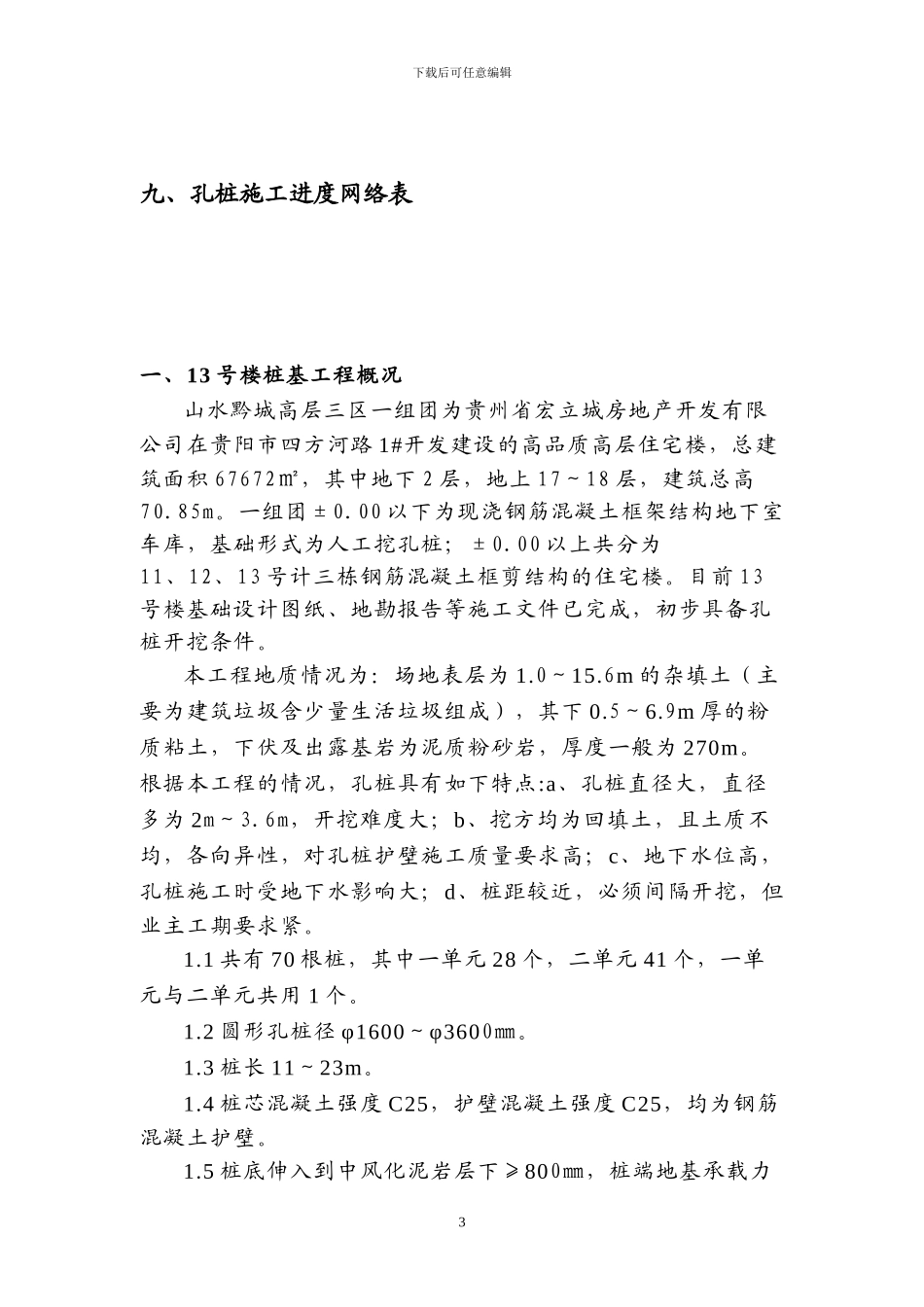

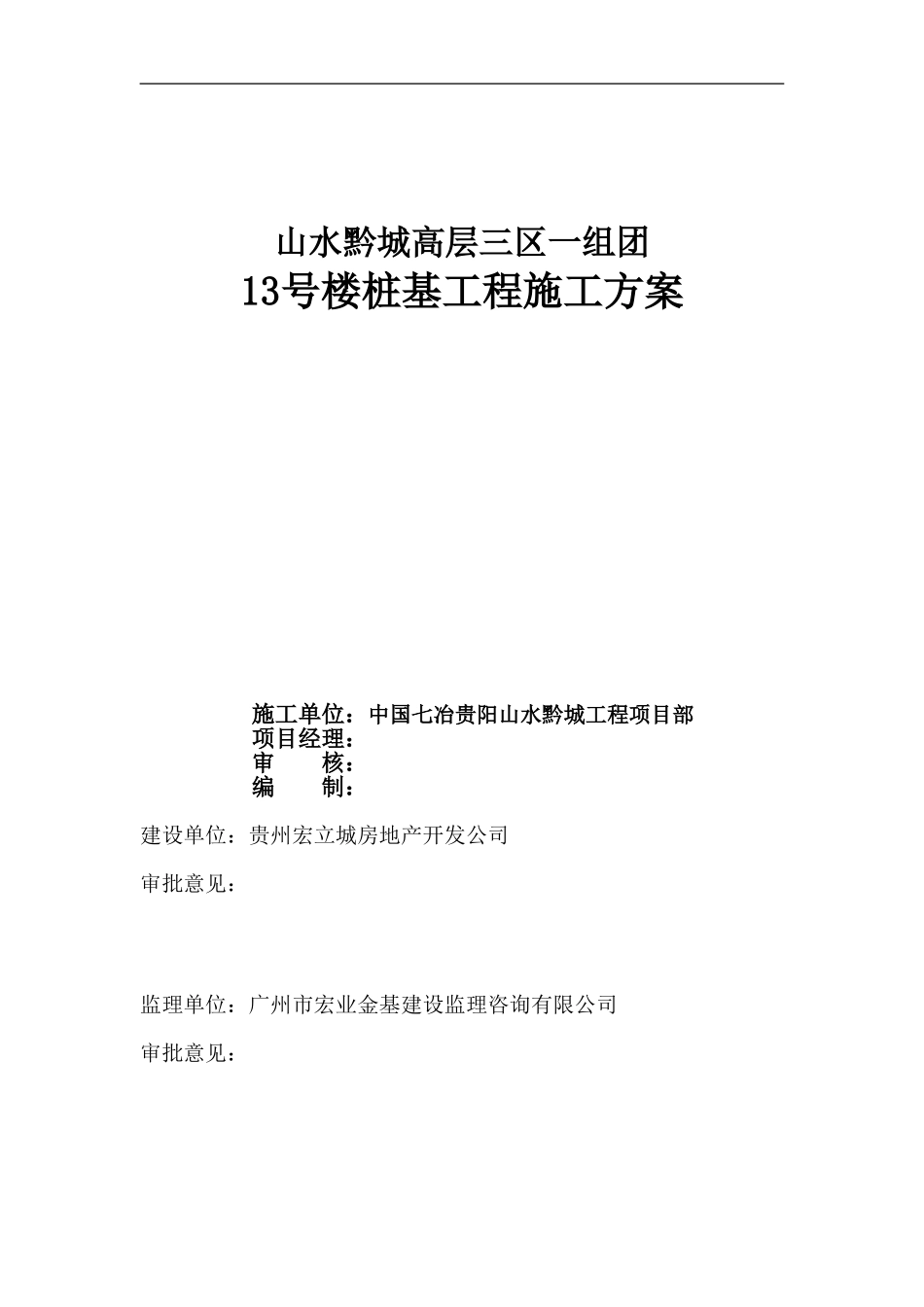

山水黔城高层三区一组团13号楼桩基工程施工方案施工单位：中国七冶贵阳山水黔城工程项目部项目经理： 审 核： 编 制： 建设单位：贵州宏立城房地产开发公司审批意见：监理单位：广州市宏业金基建设监理咨询有限公司审批意见：下载后可任意编辑施工单位：中国七冶贵阳山水黔城工程项目部主管:审核:编制:目 录一、13 号楼桩基工程概况----------------------04二 ． 施 工 部 署 --------------------------------------05三 、 施 工 组 织 --------------------------------------08四、施工程序--------------------------------11五、人工挖孔桩的准备工作-------------------12六、施工方法-------------------------------13七、质量安全措施---------------------------------19八、孔桩编号及施工顺序图2下载后可任意编辑九、孔桩施工进度网络表一、13 号楼桩基工程概况山水黔城高层三区一组团为贵州省宏立城房地产开发有限公司在贵阳市四方河路 1#开发建设的高品质高层住宅楼，总建筑面积 67672㎡，其中地下 2 层，地上 17～18 层，建筑总高70.85m。一组团±0.00 以下为现浇钢筋混凝土框架结构地下室车库，基础形式为人工挖孔桩；±0.00 以上共分为11、12、13 号计三栋钢筋混凝土框剪结构的住宅楼。目前 13号楼基础设计图纸、地勘报告等施工文件已完成，初步具备孔桩开挖条件。本工程地质情况为：场地表层为 1.0～15.6m 的杂填土（主要为建筑垃圾含少量生活垃圾组成），其下 0.5～6.9m 厚的粉质粘土，下伏及出露基岩为泥质粉砂岩，厚度一般为 270m。根据本工程的情况，孔桩具有如下特点:a、孔桩直径大，直径多为 2m～3.6m，开挖难度大；b、挖方均为回填土，且土质不均，各向异性，对孔桩护壁施工质量要求高；c、地下水位高，孔桩施工时受地下水影响大；d、桩距较近，必须间隔开挖，但业主工期要求紧。1.1 共有 70 根桩，其中一单元 28 个，二单元 41 个，一单元与二单元共用 1 个。1.2 圆形孔桩径 φ1600～φ3600㎜。1.3 桩长 11～23m。1.4 桩芯混凝土强度 C25，护壁混凝土强度 C25，均为钢筋混凝土护壁。1.5 桩底伸入到中风化泥岩层下≥800㎜，桩端地基承载力3下载后可任意编辑标准值为 900KPa。1.6 桩顶标高为地梁底面标高。二．施工部署1．管理机构的建立该项目为贵阳山水黔城项目，为便于快捷管理，采纳直线职能式的管理形式进行管理，其组织机构图如下所示：2．各部门的主要职...
