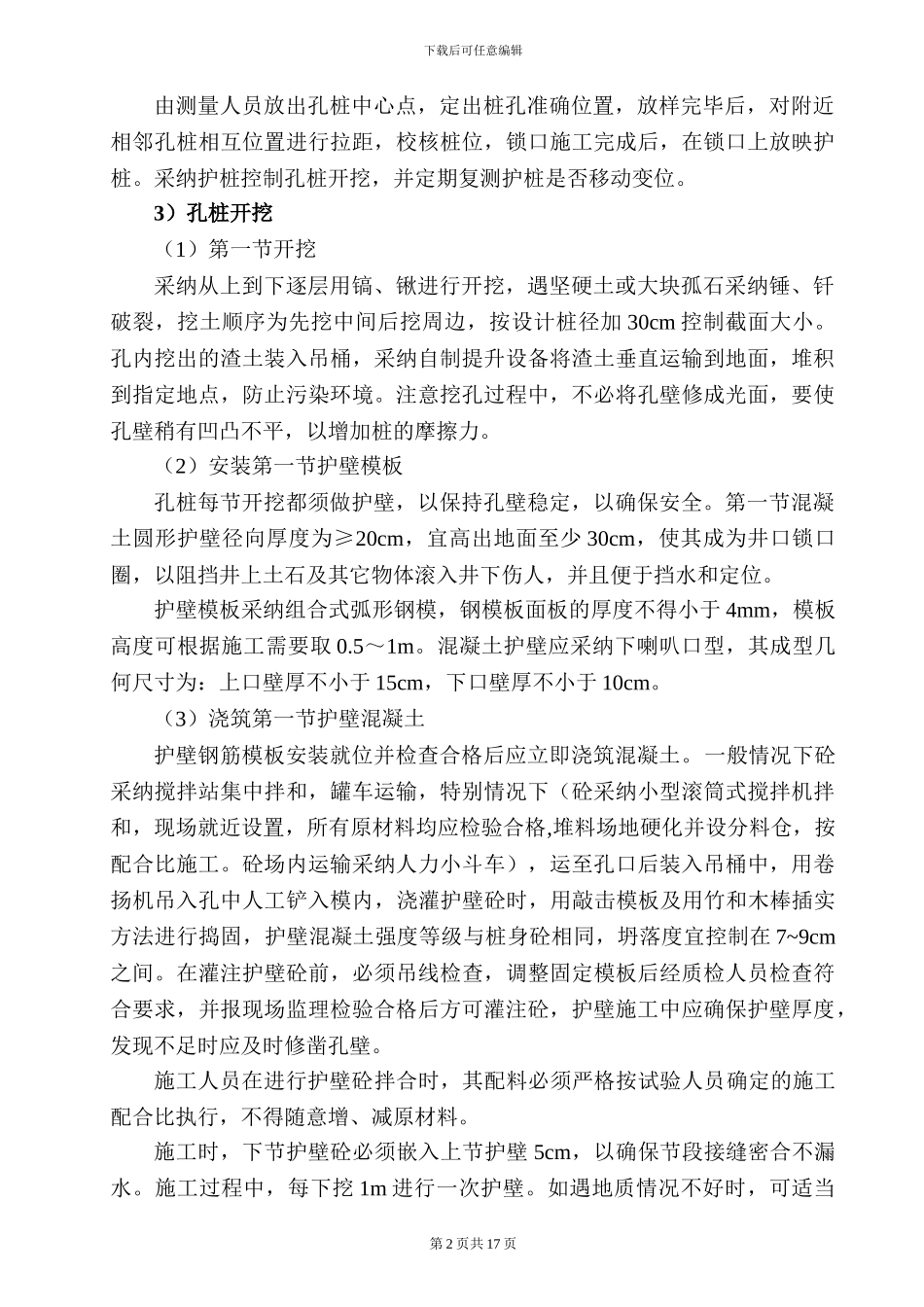

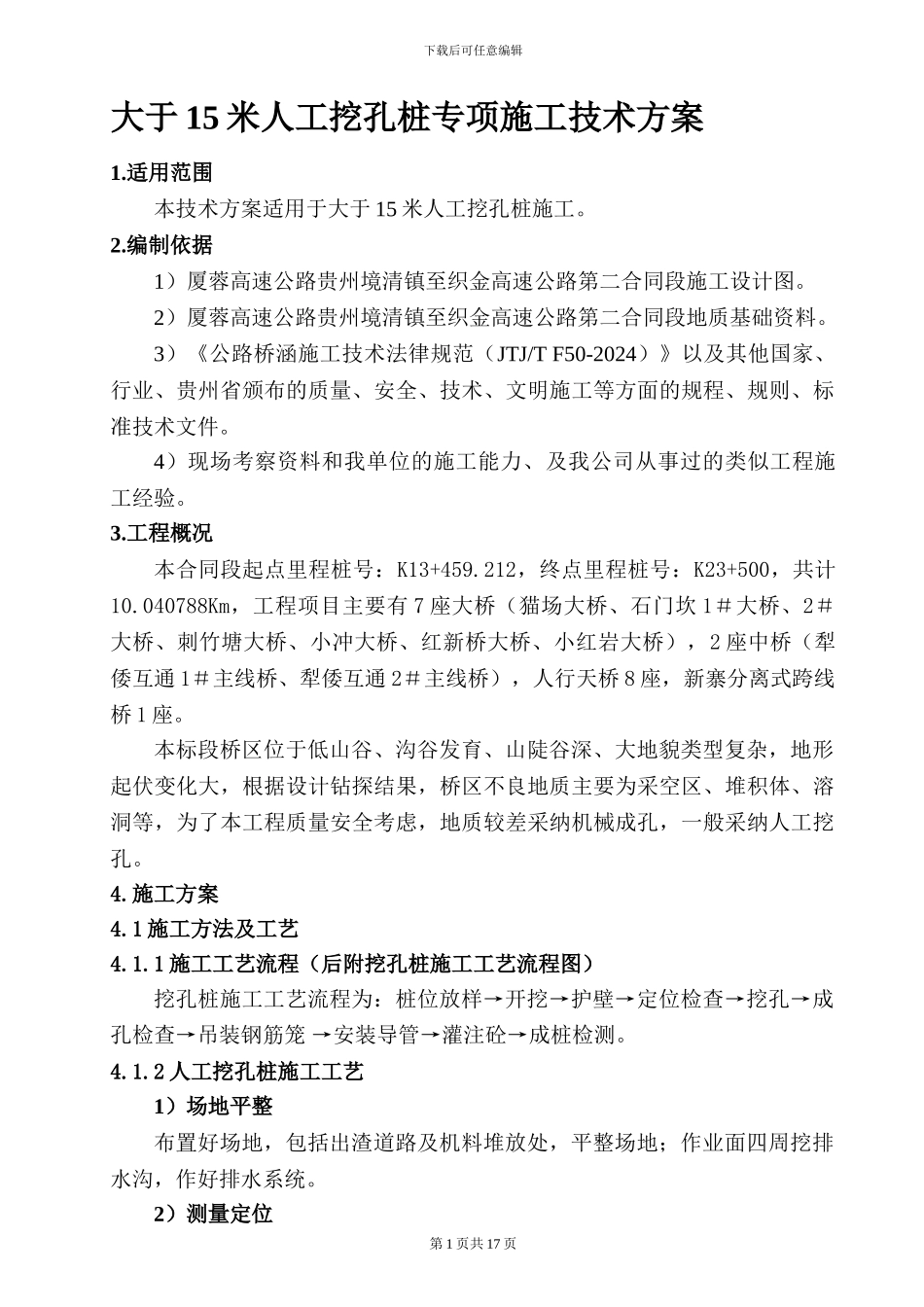

下载后可任意编辑大于 15 米人工挖孔桩专项施工技术方案1.适用范围本技术方案适用于大于 15 米人工挖孔桩施工。2.编制依据1）厦蓉高速公路贵州境清镇至织金高速公路第二合同段施工设计图。2）厦蓉高速公路贵州境清镇至织金高速公路第二合同段地质基础资料。3）《公路桥涵施工技术法律规范（JTJ/T F50-2024）》以及其他国家、行业、贵州省颁布的质量、安全、技术、文明施工等方面的规程、规则、标准技术文件。4）现场考察资料和我单位的施工能力、及我公司从事过的类似工程施工经验。3.工程概况本合同段起点里程桩号：K13+459.212，终点里程桩号：K23+500，共计10.040788Km，工程项目主要有 7 座大桥（猫场大桥、石门坎 1＃大桥、2＃大桥、刺竹塘大桥、小冲大桥、红新桥大桥、小红岩大桥），2 座中桥（犁倭互通 1＃主线桥、犁倭互通 2＃主线桥），人行天桥 8 座，新寨分离式跨线桥 1 座。本标段桥区位于低山谷、沟谷发育、山陡谷深、大地貌类型复杂，地形起伏变化大，根据设计钻探结果，桥区不良地质主要为采空区、堆积体、溶洞等，为了本工程质量安全考虑，地质较差采纳机械成孔，一般采纳人工挖孔。4.施工方案4.1 施工方法及工艺4.1.1 施工工艺流程（后附挖孔桩施工工艺流程图）挖孔桩施工工艺流程为：桩位放样→开挖→护壁→定位检查→挖孔→成孔检查→吊装钢筋笼 →安装导管→灌注砼→成桩检测。4.1.2 人工挖孔桩施工工艺1）场地平整布置好场地，包括出渣道路及机料堆放处，平整场地；作业面四周挖排水沟，作好排水系统。2）测量定位第 1 页共 17 页下载后可任意编辑由测量人员放出孔桩中心点，定出桩孔准确位置，放样完毕后，对附近相邻孔桩相互位置进行拉距，校核桩位，锁口施工完成后，在锁口上放映护桩。采纳护桩控制孔桩开挖，并定期复测护桩是否移动变位。3）孔桩开挖（1）第一节开挖采纳从上到下逐层用镐、锹进行开挖，遇坚硬土或大块孤石采纳锤、钎破裂，挖土顺序为先挖中间后挖周边，按设计桩径加 30cm 控制截面大小。孔内挖出的渣土装入吊桶，采纳自制提升设备将渣土垂直运输到地面，堆积到指定地点，防止污染环境。注意挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。（2）安装第一节护壁模板孔桩每节开挖都须做护壁，以保持孔壁稳定，以确保安全。第一节混凝土圆形护壁径向厚度为≥20cm，宜高出地面至少 30cm，使其成为井口锁口圈，以阻挡井上土石及其它物体滚入井下伤人，并...
