08石材双切面背栓式干挂施工工法VIP免费

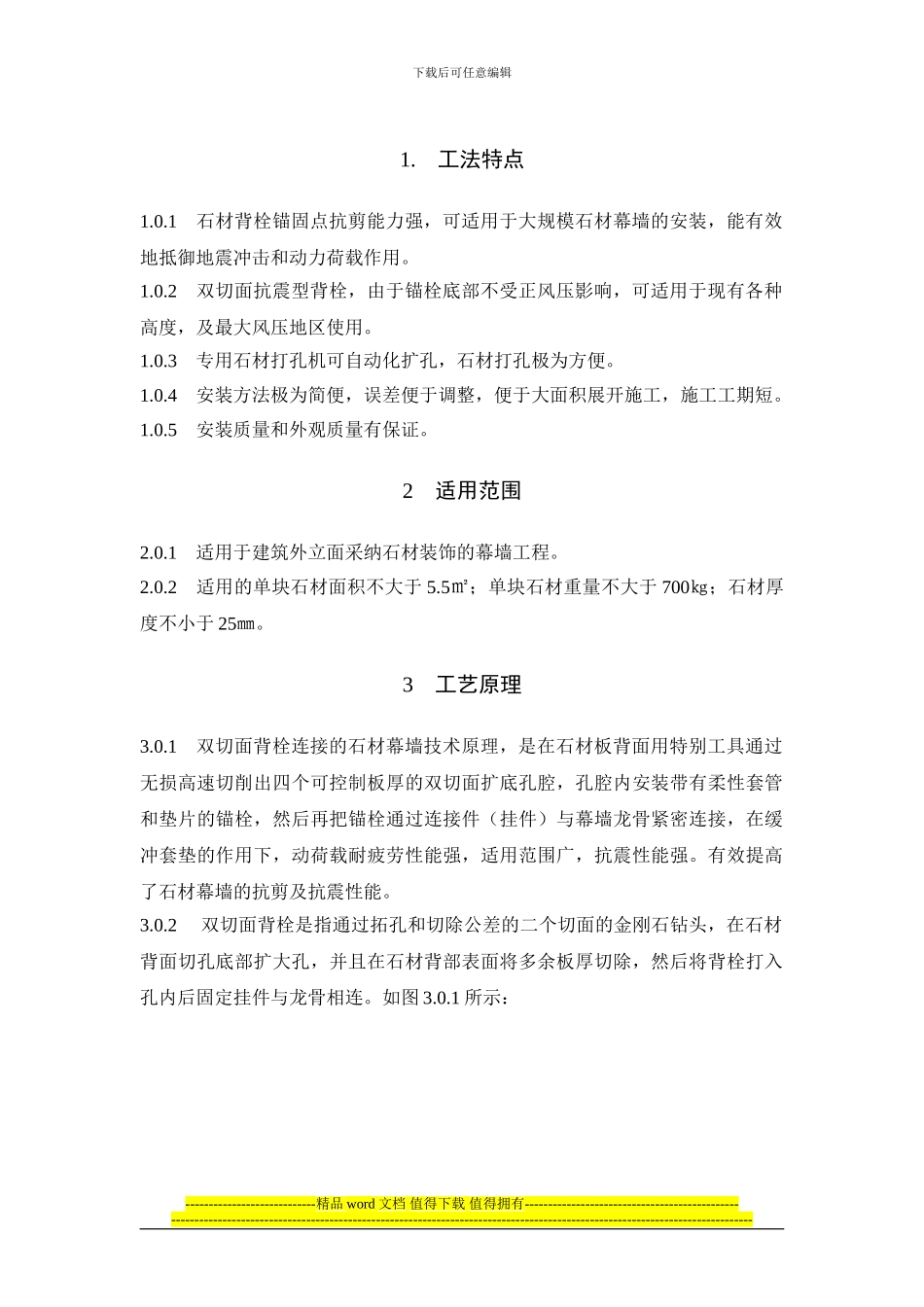

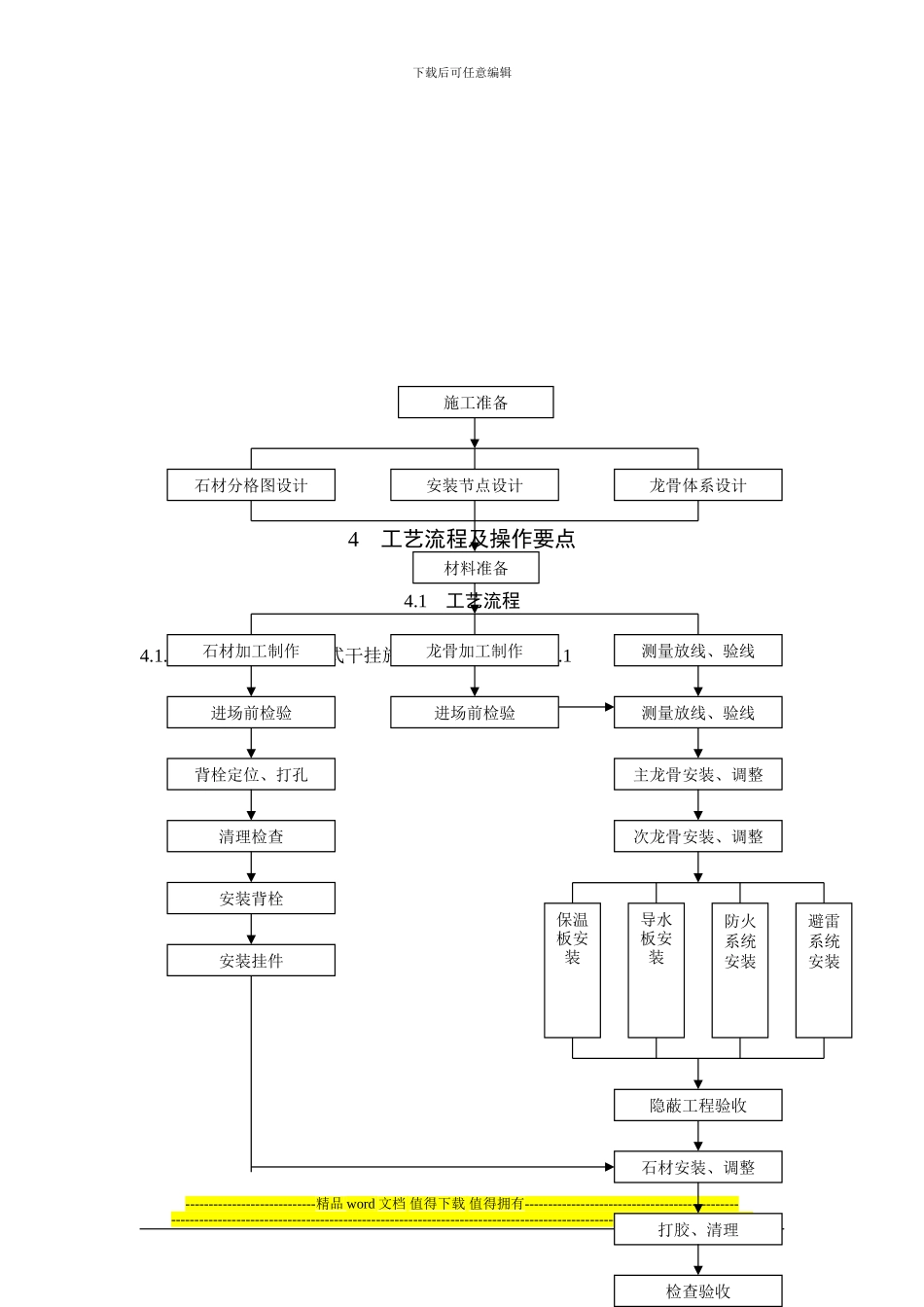

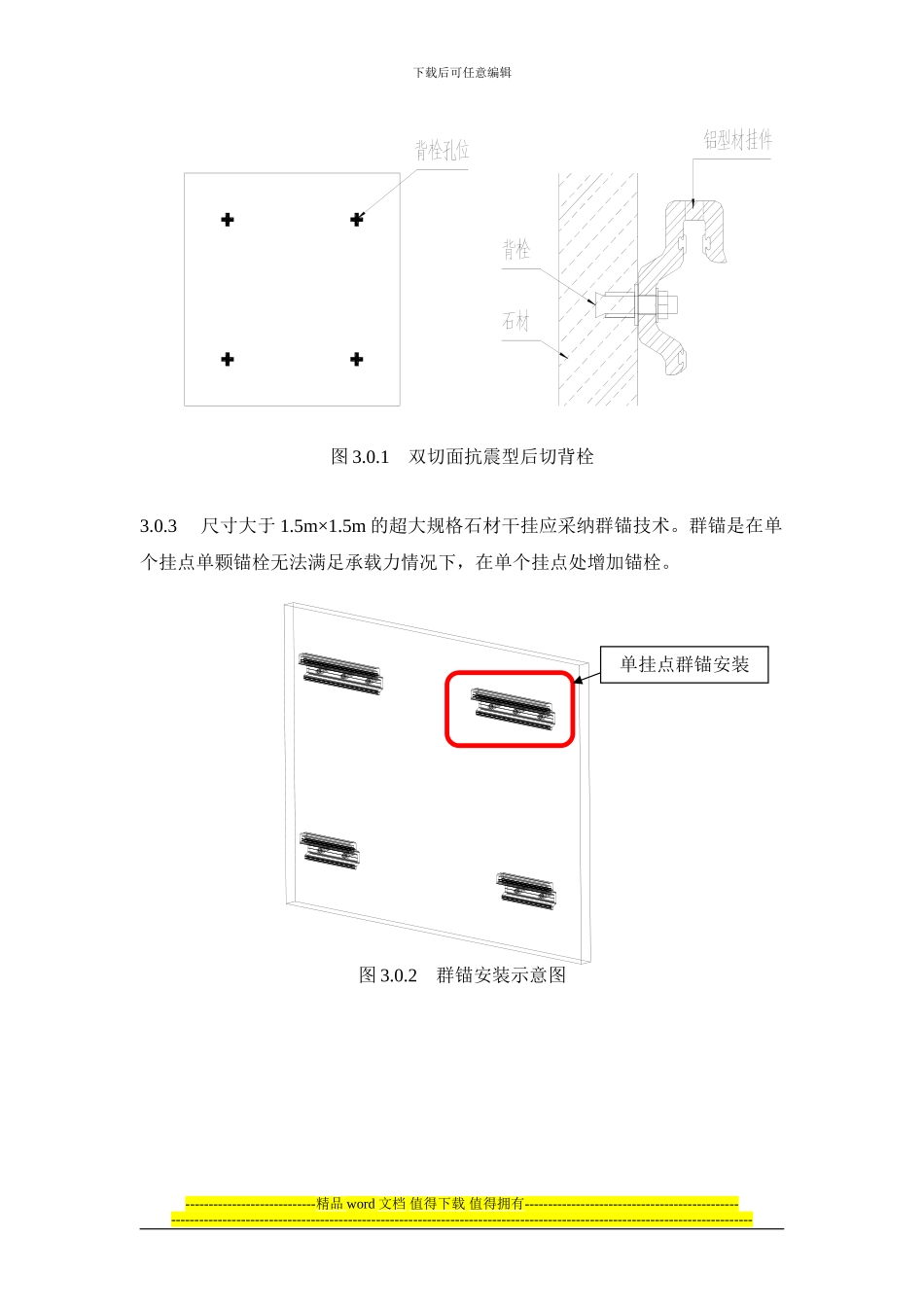

下载后可任意编辑1. 工法特点1.0.1 石材背栓锚固点抗剪能力强，可适用于大规模石材幕墙的安装，能有效地抵御地震冲击和动力荷载作用。1.0.2 双切面抗震型背栓，由于锚栓底部不受正风压影响，可适用于现有各种高度，及最大风压地区使用。1.0.3 专用石材打孔机可自动化扩孔，石材打孔极为方便。1.0.4 安装方法极为简便，误差便于调整，便于大面积展开施工，施工工期短。1.0.5 安装质量和外观质量有保证。2 适用范围2.0.1 适用于建筑外立面采纳石材装饰的幕墙工程。2.0.2 适用的单块石材面积不大于 5.5㎡；单块石材重量不大于 700㎏；石材厚度不小于 25㎜。3 工艺原理3.0.1 双切面背栓连接的石材幕墙技术原理，是在石材板背面用特别工具通过无损高速切削出四个可控制板厚的双切面扩底孔腔，孔腔内安装带有柔性套管和垫片的锚栓，然后再把锚栓通过连接件（挂件）与幕墙龙骨紧密连接，在缓冲套垫的作用下，动荷载耐疲劳性能强，适用范围广，抗震性能强。有效提高了石材幕墙的抗剪及抗震性能。3.0.2 双切面背栓是指通过拓孔和切除公差的二个切面的金刚石钻头，在石材背面切孔底部扩大孔，并且在石材背部表面将多余板厚切除，然后将背栓打入孔内后固定挂件与龙骨相连。如图 3.0.1 所示：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑图 3.0.1 双切面抗震型后切背栓3.0.3 尺寸大于 1.5m×1.5m 的超大规格石材干挂应采纳群锚技术。群锚是在单个挂点单颗锚栓无法满足承载力情况下，在单个挂点处增加锚栓。图 3.0.2 群锚安装示意图----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------单挂点群锚安装下载后可任意编辑4 工艺流程及操作要点4.1 工艺流程4.1.1 石材双切面背栓式干挂施工工艺流程见图 4.1.1----------------------------精品 word 文档 值得下载 值得拥有------------------------------------------------------------------------------------------------------------------------------...
