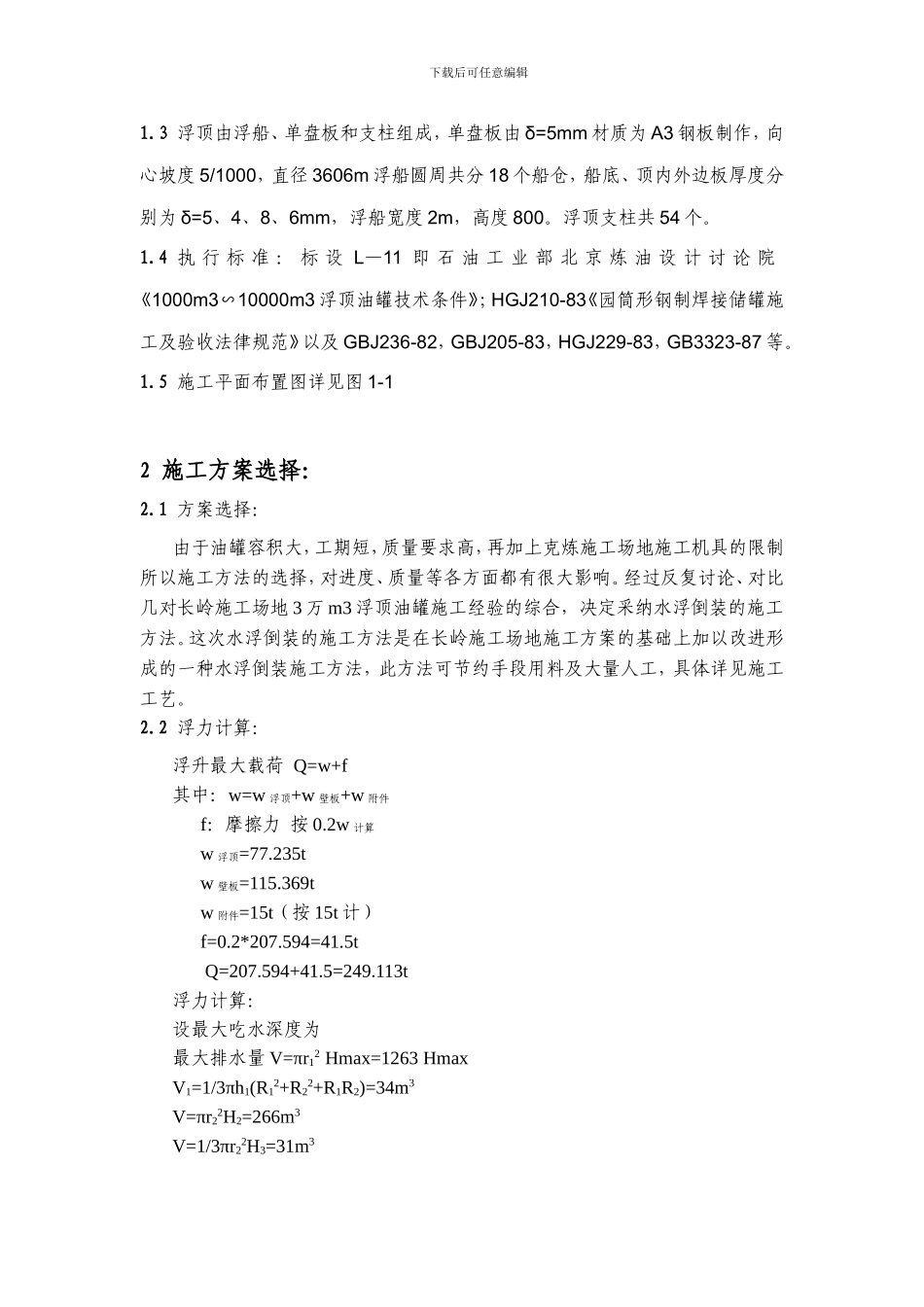

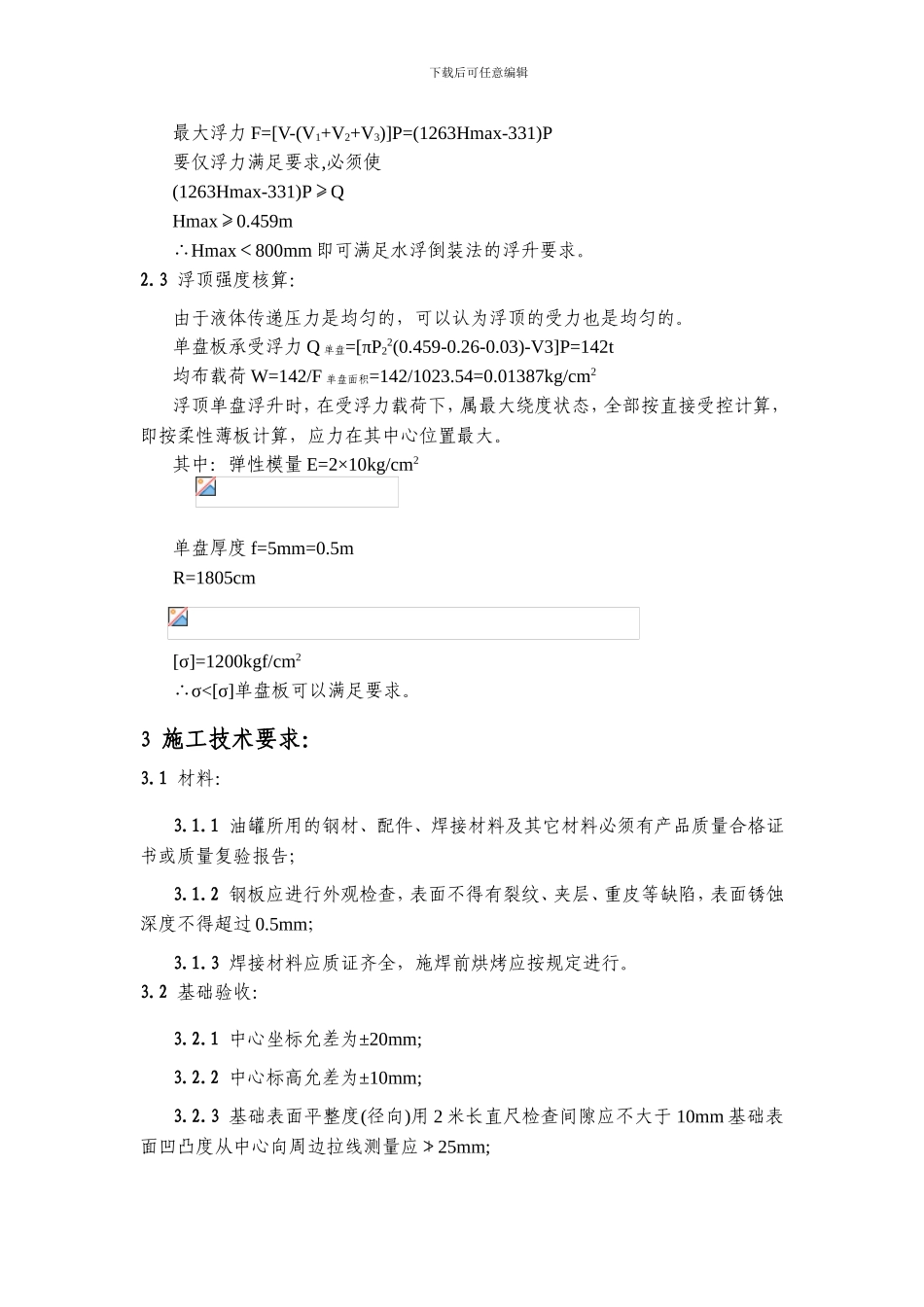

下载后可任意编辑20000 立方米原油罐施工方案1 工程概况：20000m3油罐是 91 年度克拉玛依炼油厂的一个重要建设项目，它的建成可大大减少 100 万吨/年常减压装置的原油供应不足的状况，工期要求 11 月 15 日交工该油罐位于厂东原油罐区，属原油罐，是克炼厂最大的储油罐。此罐金属总重327.2t，设计容积 20419m3，单位体积耗钢量为 16Kg，实际容积为 18873m3，其直径为 40.5m，总高度 15.85m，浮船上升最高位置为 14.65m，下降最低位置为1.8m。介质为原油，主要有罐底、罐壁、浮顶、中央排水管、密封装置、刮蜡机构、加热蛇形盘管、抗风圈、加强圈、转动浮梯、盘梯、泡沫消防设施等组成。其各部重量如下表所示：单位吨单位罐底罐壁浮顶抗风圈加强圈排水管密封装置刮蜡机构梯子平台合计重量65.56162.7377.2357.592.6671.11.6381.231.43327.21.1 =8mm，材质为 16Mn 的弓形板组成。1.2 罐壁共分为 10 带，材质为 A3 和 16Mn 组成，如下表所示罐壁的实际带板数根据钢板供货情况排版确定。带数12345678910厚度mm16141211988888重量 t25.2622.1018.9317.3614.2112.6312.63同前同前同前材质16mnR同前同前同前同前同前同前A3A3A3下载后可任意编辑1.3 浮顶由浮船、单盘板和支柱组成，单盘板由 δ=5mm 材质为 A3 钢板制作，向心坡度 5/1000，直径 3606m 浮船圆周共分 18 个船仓，船底、顶内外边板厚度分别为 δ=5、4、8、6mm，浮船宽度 2m，高度 800。浮顶支柱共 54 个。1.4 执 行 标 准 ： 标 设 L—11 即 石 油 工 业 部 北 京 炼 油 设 计 讨 论 院《1000m3∽10000m3 浮顶油罐技术条件》；HGJ210-83《园筒形钢制焊接储罐施工及验收法律规范》以及 GBJ236-82，GBJ205-83，HGJ229-83，GB3323-87 等。1.5 施工平面布置图详见图 1-12 施工方案选择：2.1 方案选择：由于油罐容积大，工期短，质量要求高，再加上克炼施工场地施工机具的限制所以施工方法的选择，对进度、质量等各方面都有很大影响。经过反复讨论、对比几对长岭施工场地 3 万 m3 浮顶油罐施工经验的综合，决定采纳水浮倒装的施工方法。这次水浮倒装的施工方法是在长岭施工场地施工方案的基础上加以改进形成的一种水浮倒装施工方法，此方法可节约手段用料及大量人工，具体详见施工工艺。2.2 浮力计算：浮升最大载荷 Q=w+f其中：w=w 浮顶+w 壁板+w 附件 f：摩擦力 按 0.2w 计算 w 浮顶=77.235t w 壁板=115....
