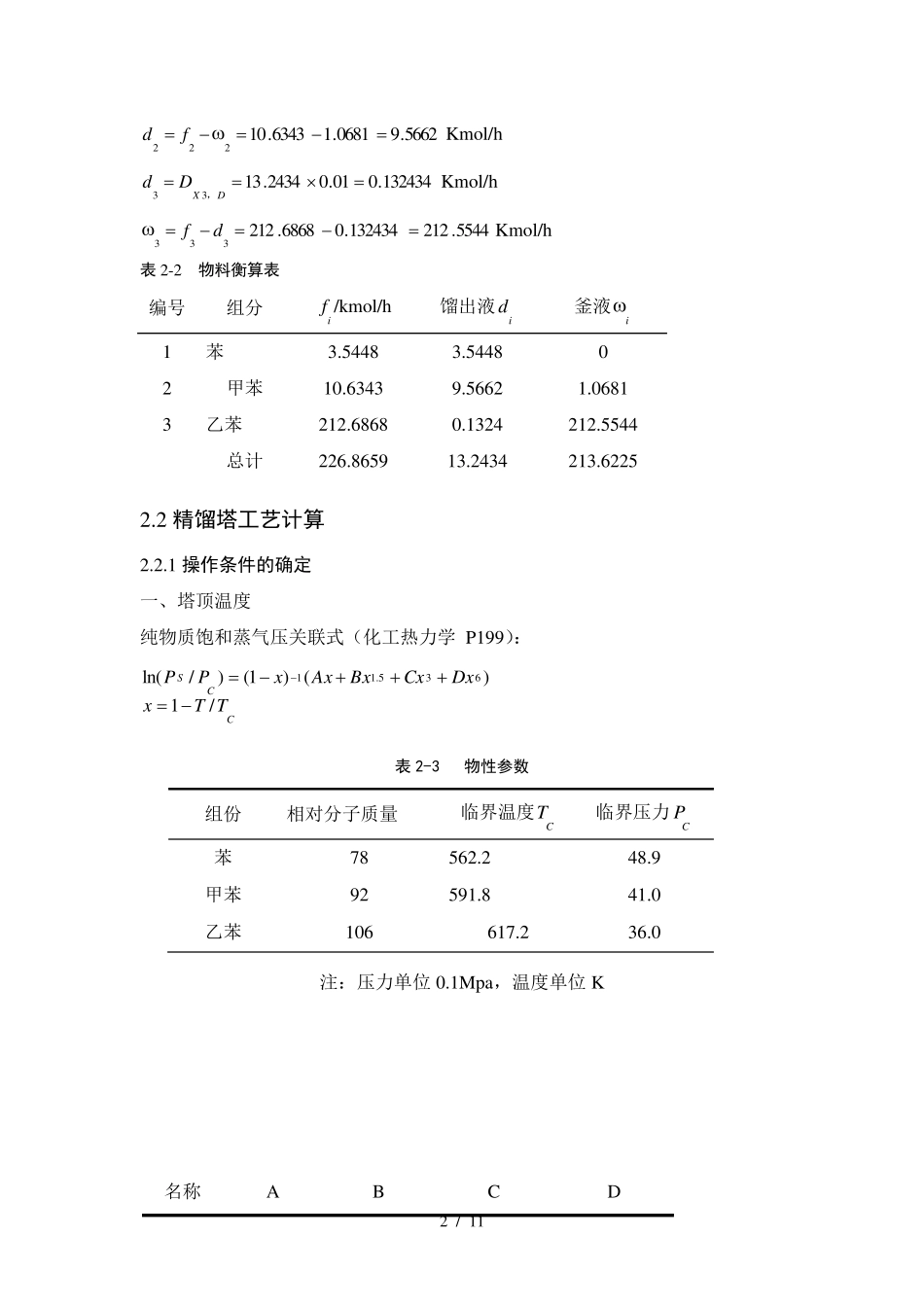

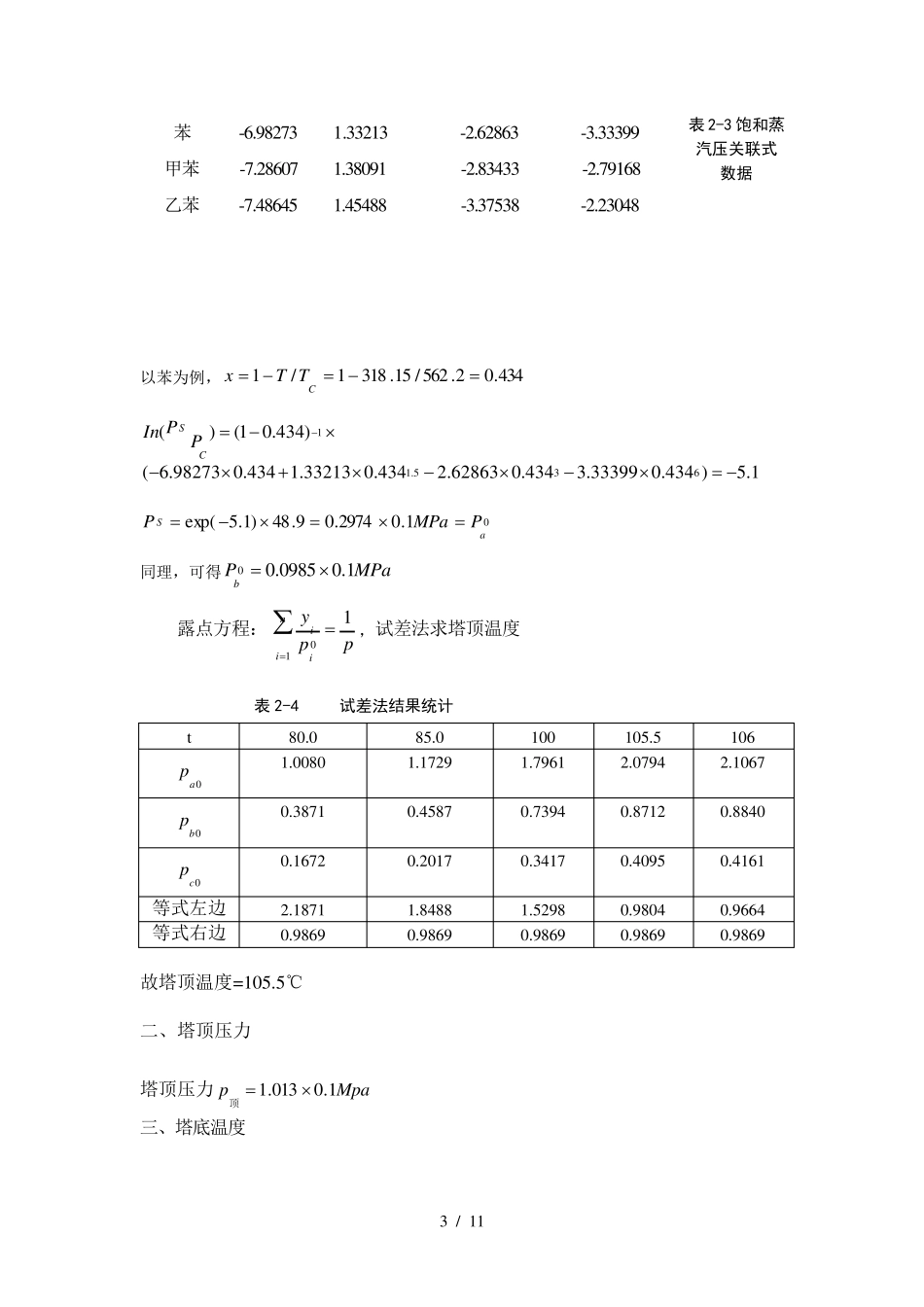

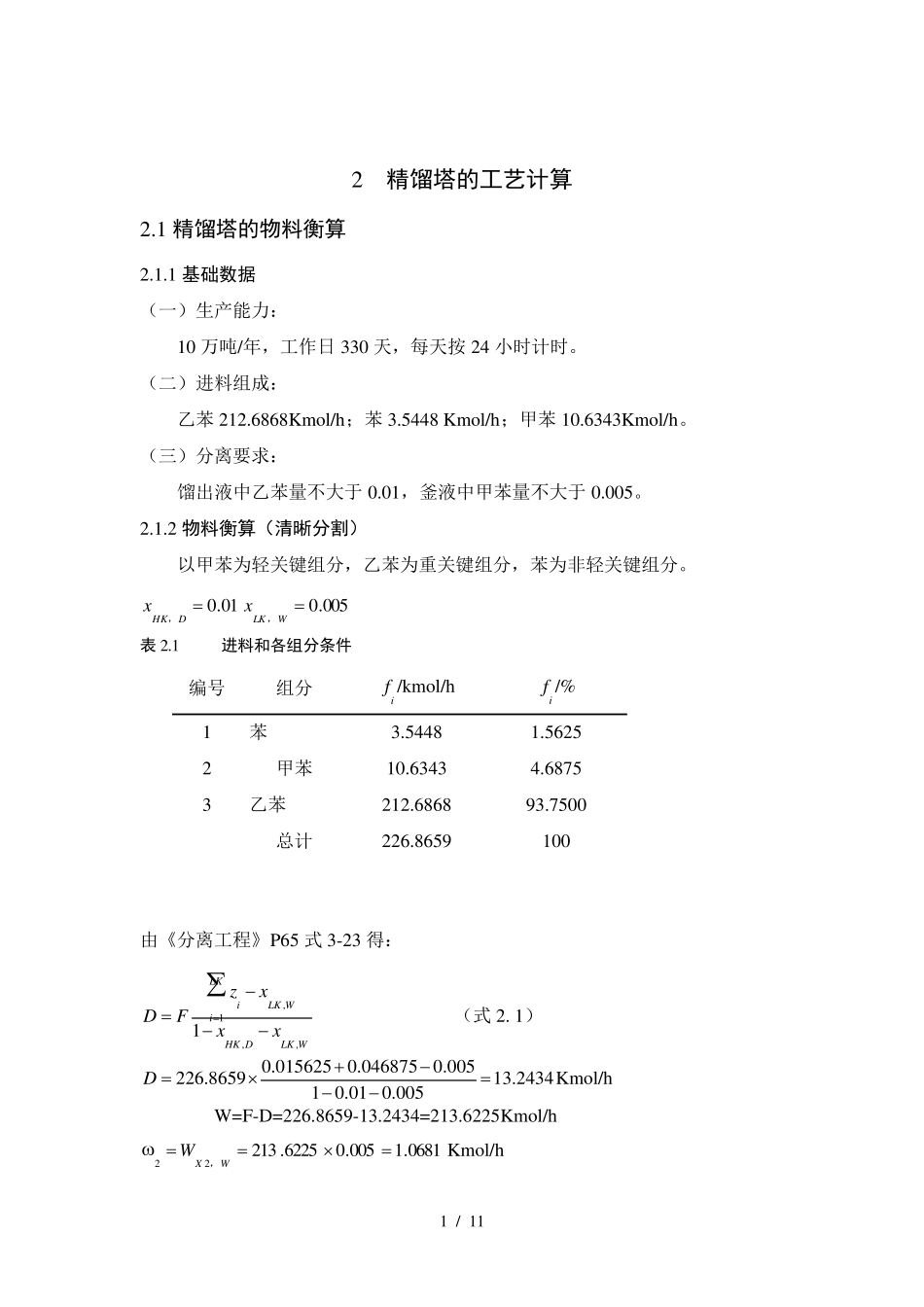

1 / 11 2 精馏塔的工艺计算 2.1 精馏塔的物料衡算 2.1.1 基础数据 （一）生产能力： 10 万吨/年，工作日330 天，每天按24 小时计时。 （二）进料组成： 乙苯 212.6868Kmol/h；苯 3.5448 Kmol/h；甲苯 10.6343Kmol/h。 （三）分离要求： 馏出液中乙苯量不大于 0.01，釜液中甲苯量不大于 0.005。 2.1.2 物料衡算（清晰分割） 以甲苯为轻关键组分，乙苯为重关键组分，苯为非轻关键组分。 01.0DHKx，005.0WLKx， 表2.1 进料和各组分条件 由《分离工程》P65 式 3-23 得： ,1,,1LKiLK WiHK DLK WzxDFxx （式 2. 1） 2434.13005.001.01005.0046875.0015625.08659.226DKmol/h W=F-D=226.8659-13.2434=213.6225Kmol/h 0681.1005.06225.21322WXW，Kmol/h 编号 组分 if /kmol/h if /% 1 苯 3.5448 1.5625 2 甲苯 10.6343 4.6875 3 乙苯 212.6868 93.7500 总计 226.8659 100 2 / 11 5662.90681.16343.10222fdKmol/h 132434.001.02434.1333DXDd，Kmol/h 5544.212132434.06868.212333dfKmol/h 表2-2 物料衡算表 2.2 精馏塔工艺计算 2.2.1 操作条件的确定 一、塔顶温度 纯物质饱和蒸气压关联式（化工热力学 P199）： CCSTTxDxCxBxAxxPP/1)()1()/ln(635.11 表2-3 物性参数 注：压力单位 0.1Mpa，温度单位 K 编号 组分 if /kmol/h 馏出液id 釜液i 1 苯 3.5448 3.5448 0 2 甲苯 10.6343 9.5662 1.0681 3 乙苯 212.6868 0.1324 212.5544 总计 226.8659 13.2434 213.6225 组份 相对分子质量 临界温度CT 临界压力CP 苯 78 562.2 48.9 甲苯 92 591.8 41.0 乙苯 106 617.2 36.0 名称 A B C D 3 / 11 表2-3 饱和蒸汽压关联式数据 以苯为例，434.02.562/15.3181/1CTTx 1.5)434.033399.3434.062863.2434.033213.1434.098273.6()434.01()(635.11CSPPIn 01.02974.09.48)1.5exp(aSPMPaP 同理，可得MPaPb1.00985.00 露点方程：niiippy101，试差法求塔顶温度 表2-4 试差法结果统计 故塔顶温度=105.5℃ 二、塔顶压力 塔顶压力Mpap1.0013.1顶 三、塔底温度 苯 -6.98273 1.33213 -2.62863 -3.33399 甲苯 -7.28607 1.38091 -2.83433 -2.79168 乙苯 -...
