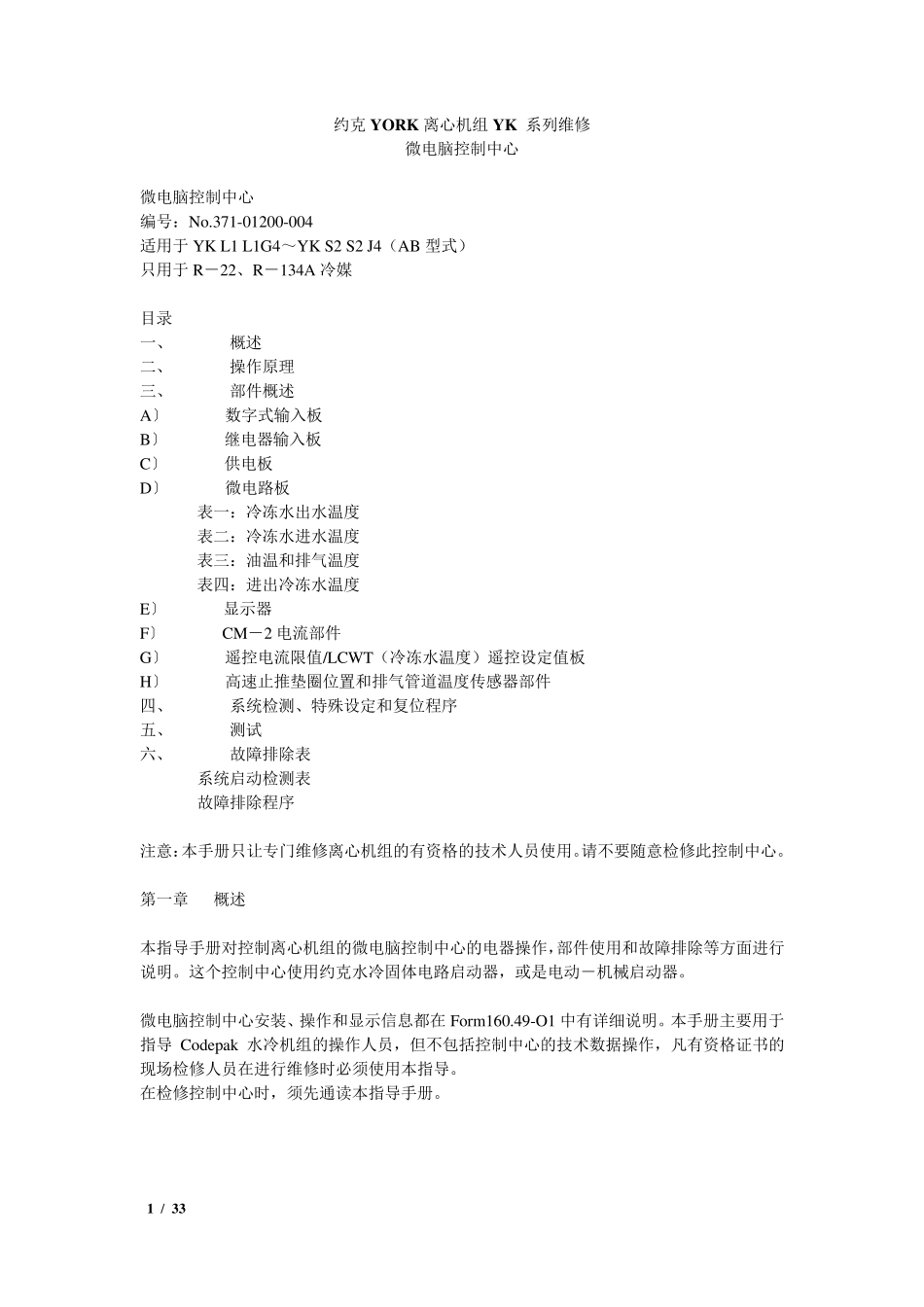

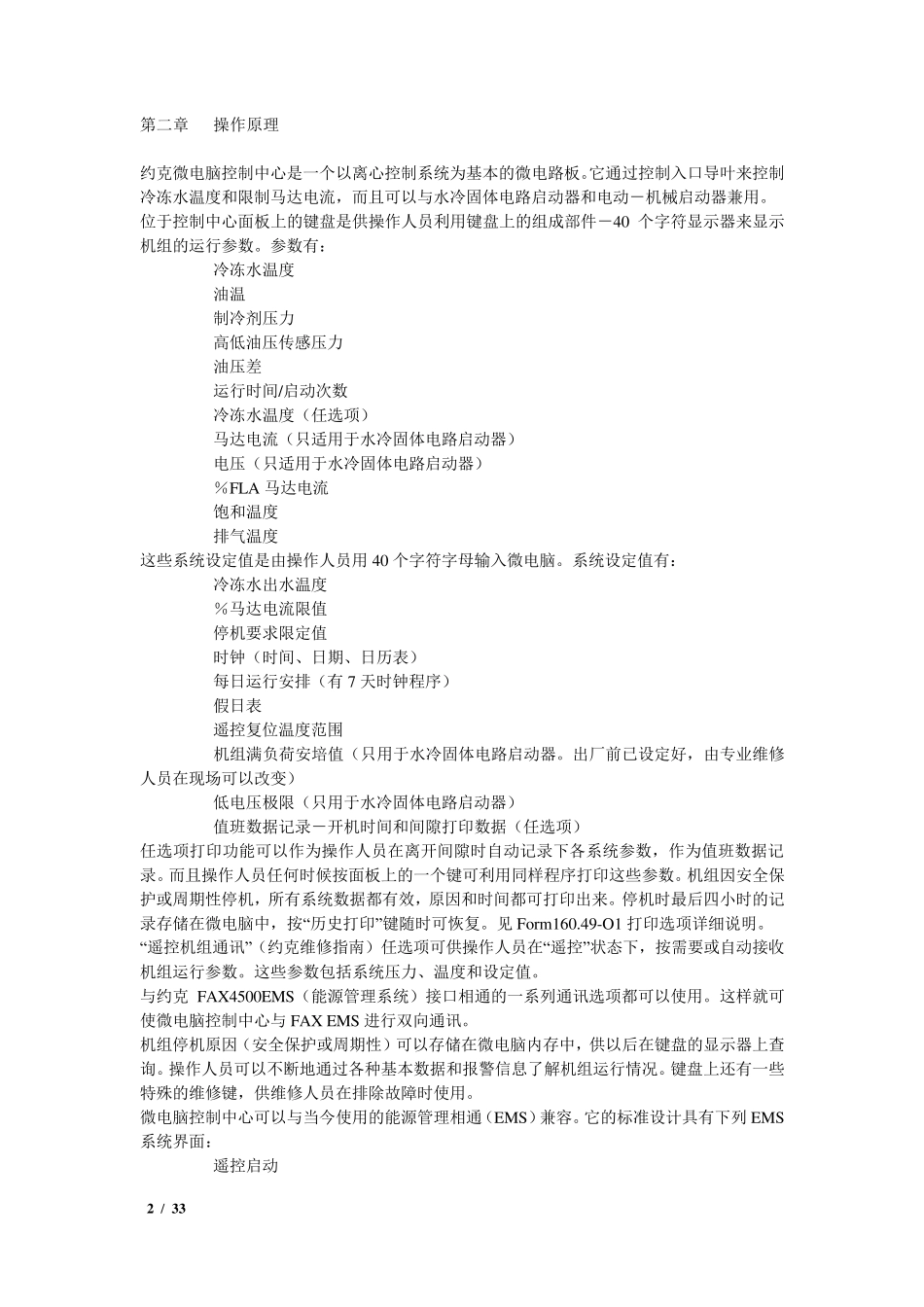

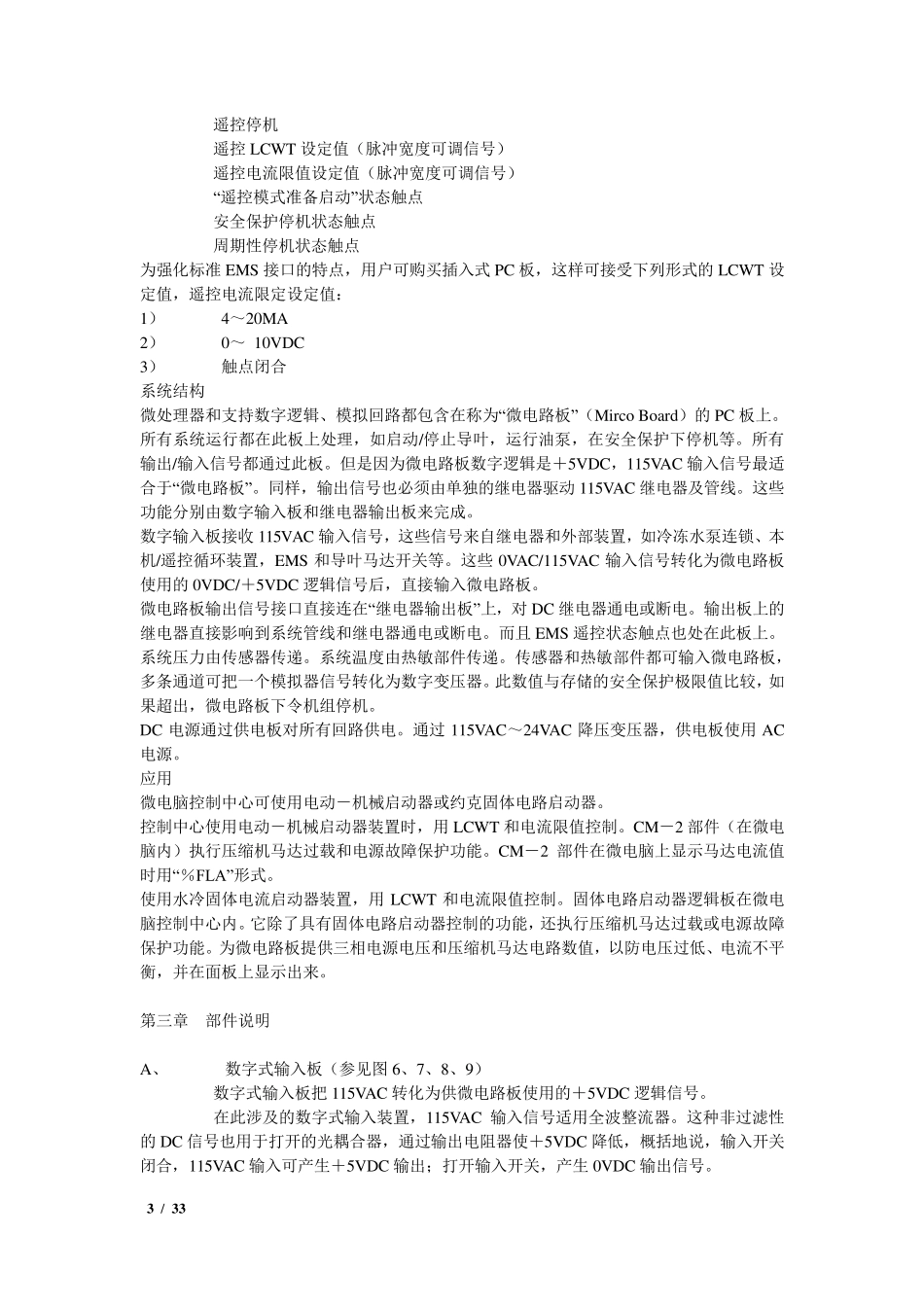

1 / 33 约克YORK 离心机组YK 系列维修 微电脑控制中心 微电脑控制中心 编号：No.371-01200-004 适用于YK L1 L1G4～YK S2 S2 J4（AB 型式） 只用于R－22、R－134A 冷媒 目录 一、 概述 二、 操作原理 三、 部件概述 A〕 数字式输入板 B〕 继电器输入板 C〕 供电板 D〕 微电路板 表一：冷冻水出水温度 表二：冷冻水进水温度 表三：油温和排气温度 表四：进出冷冻水温度 E〕 显示器 F〕 CM－2 电流部件 G〕 遥控电流限值/LCWT（冷冻水温度）遥控设定值板 H〕 高速止推垫圈位置和排气管道温度传感器部件 四、 系统检测、特殊设定和复位程序 五、 测试 六、 故障排除表 系统启动检测表 故障排除程序 注意：本手册只让专门维修离心机组的有资格的技术人员使用。请不要随意检修此控制中心。 第一章 概述 本指导手册对控制离心机组的微电脑控制中心的电器操作，部件使用和故障排除等方面进行说明。这个控制中心使用约克水冷固体电路启动器，或是电动－机械启动器。 微电脑控制中心安装、操作和显示信息都在 Form160.49-O1 中有详细说明。本手册主要用于指导 Codepak 水冷机组的操作人员，但不包括控制中心的技术数据操作，凡有资格证书的现场检修人员在进行维修时必须使用本指导。 在检修控制中心时，须先通读本指导手册。 2 / 3 3 第二章 操作原理 约克微电脑控制中心是一个以离心控制系统为基本的微电路板。它通过控制入口导叶来控制冷冻水温度和限制马达电流，而且可以与水冷固体电路启动器和电动－机械启动器兼用。 位于控制中心面板上的键盘是供操作人员利用键盘上的组成部件－40 个字符显示器来显示机组的运行参数。参数有： 冷冻水温度 油温 制冷剂压力 高低油压传感压力 油压差 运行时间/启动次数 冷冻水温度（任选项） 马达电流（只适用于水冷固体电路启动器） 电压（只适用于水冷固体电路启动器） ％FLA 马达电流 饱和温度 排气温度 这些系统设定值是由操作人员用40 个字符字母输入微电脑。系统设定值有： 冷冻水出水温度 ％马达电流限值 停机要求限定值 时钟（时间、日期、日历表） 每日运行安排（有7 天时钟程序） 假日表 遥控复位温度范围 机组满负荷安培值（只用于水冷固体电路启动器。出厂前已设定好，由专业维修人员在现场可以改变） 低电压极限（只用于水冷固体电路启动器） 值班数据记录－开机时间和间隙打印数据（任选项） 任选项...
