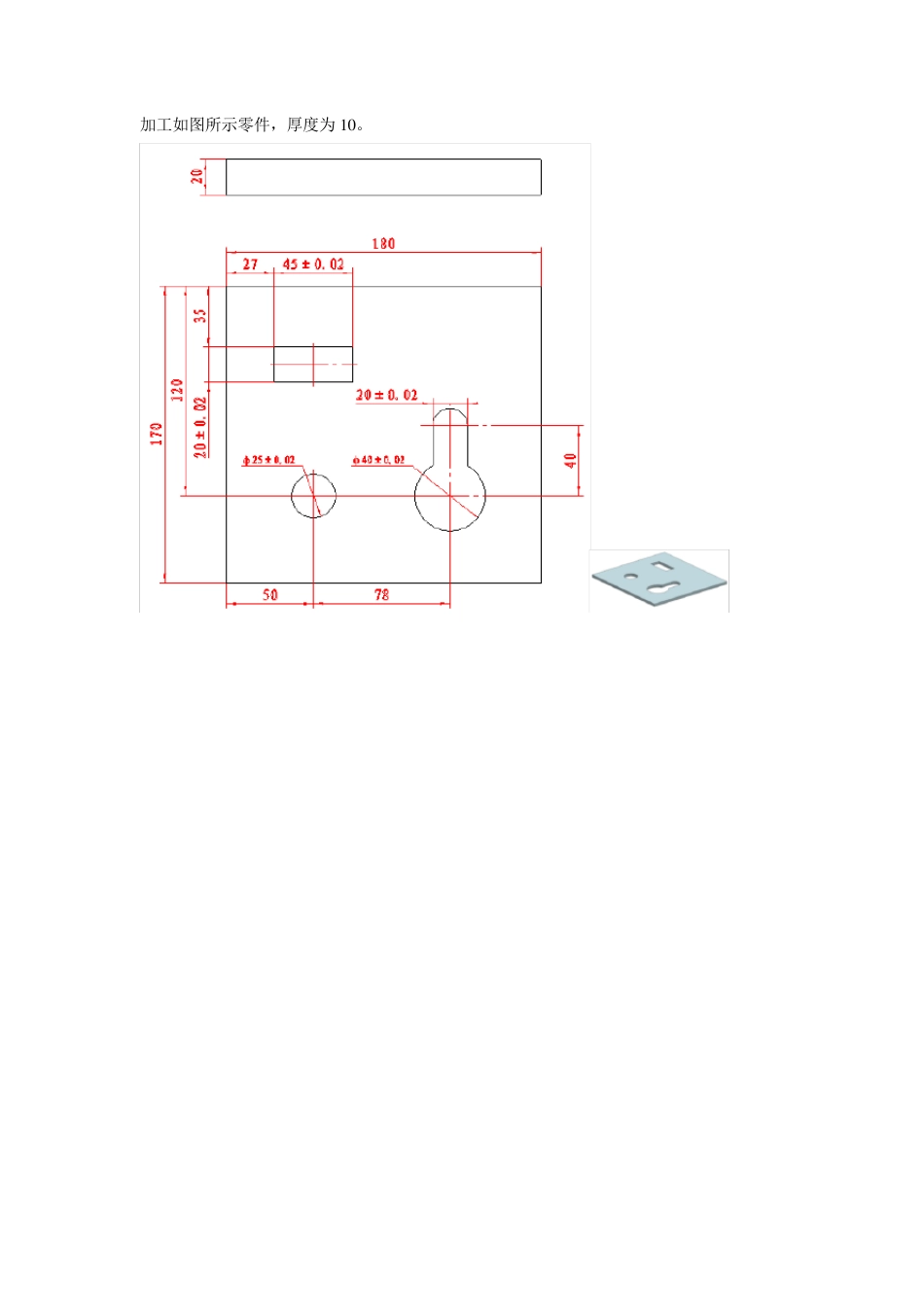

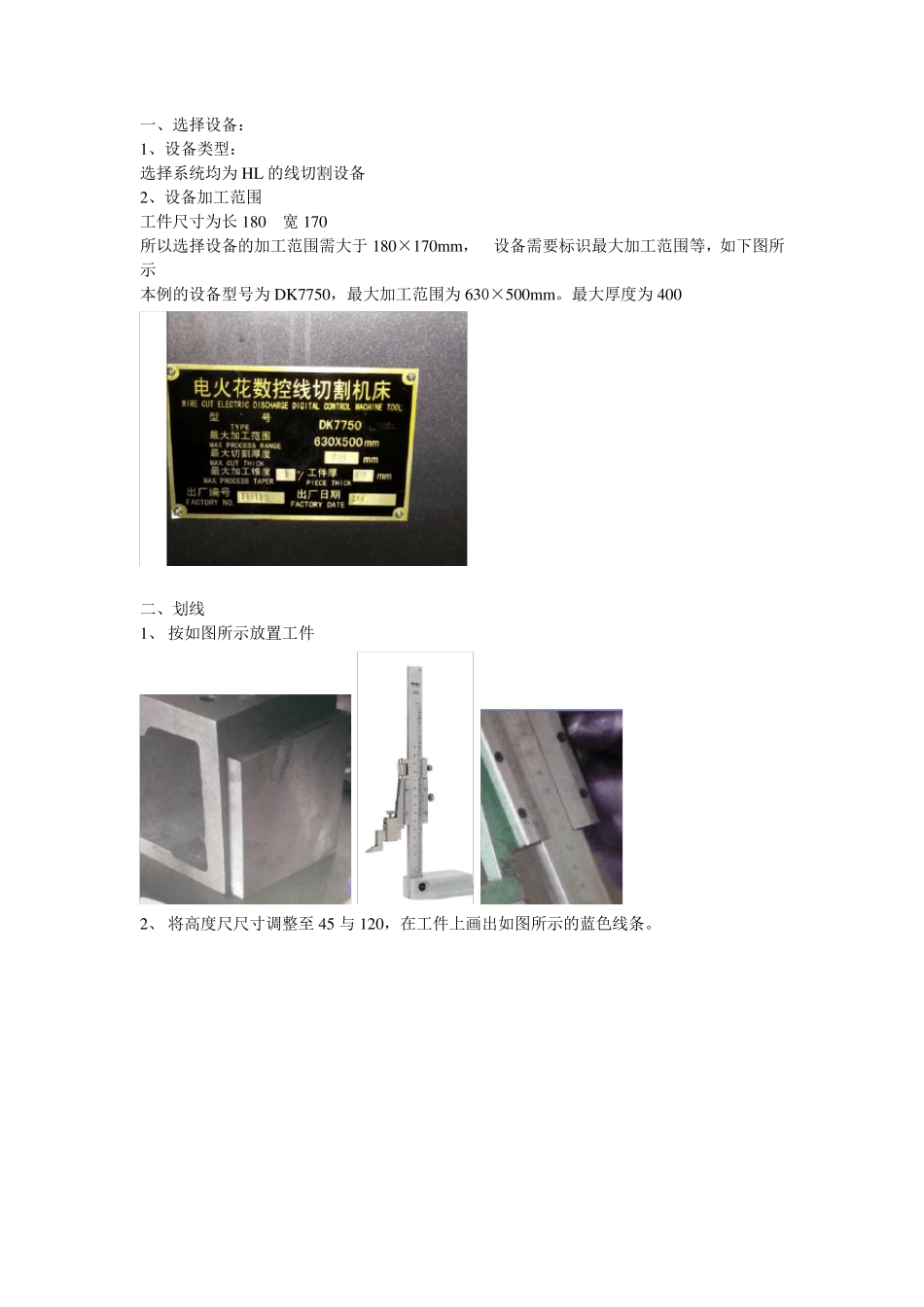

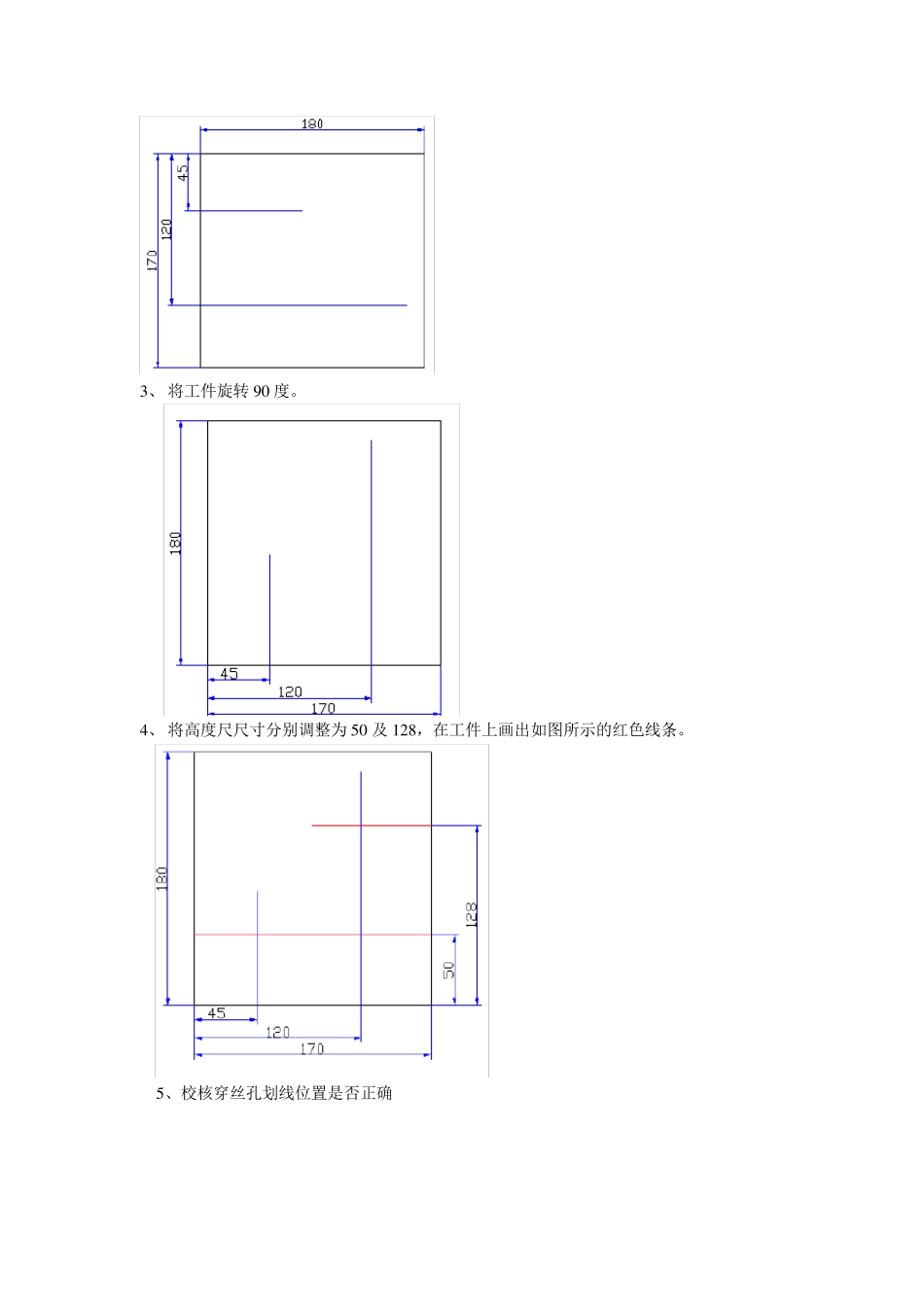

加工如图所示零件,厚度为1 0 。 一、选择设备: 1、设备类型: 选择系统均为HL 的线切割设备 2、设备加工范围 工件尺寸为长180 宽170 所以选择设备的加工范围需大于180×170m m, 设备需要标识最大加工范围等,如下图所示 本例的设备型号为DK7750,最大加工范围为630×500m m。最大厚度为400 二、划线 1、 按如图所示放置工件 2、 将高度尺尺寸调整至 45 与 120,在工件上画出如图所示的蓝色线条。 3 、 将工件旋转 9 0 度。 4 、 将高度尺尺寸分别调整为 5 0 及 1 2 8 ,在工件上画出如图所示的红色线条。 5 、校核穿丝孔划线位置是否正确 5 、 打样冲眼 冲眼目的:钻孔下钻定位 要求:冲点清楚,大小适当 扬冲 三、加工穿丝孔 采用直径为 6 的钻头钻孔 钻头 四、开机 1 、开启控制柜开关 先按控制柜上面的绿色按钮,然后按机箱上的按钮。 控制柜开机开关 机箱开关 2 、开启机床总控开关 右旋拉开机床总控开关。 机床总控开关 启 动 控 制 柜 开 机 开 关 机 箱 开 关 急 停按钮 机 床 总 控 按 钮 运 丝开关按 钮 水泵开关按 钮 保护开关按 钮 四缠丝 缠丝的过程是将电极丝从丝盘绕到快走丝线切割机床储丝筒上的过程。 1、缠丝以前,要先移开左、右行程开关。 2、用摇把将丝筒逆时针旋转至左侧极限位置。(将其移到行程左端或右端极限位置目的是将电极丝上满,如果不需要上满,则需与极限位置有一段距离)。 3、将丝盘1 放置于缠丝架上,将丝头从丝筒下方穿过,从丝筒上方传出,依次通过2、3、4 等导轮及档丝棒(需要从档丝棒里穿过),并注意需要与导电块接触,丝头固定在储丝筒左侧紧固螺钉处。 4、用左手扶住丝盘,右手用摇把顺时针旋转储丝筒,当缠丝宽度达到8 m m 左右时暂时停止缠丝。 电极丝 导电块 档丝棒 5、调整左侧行程开关。松开左侧限位块上的紧固螺钉,移动限位块至接近左侧行程开关的中心位置后固定限位块。 6、继续缠丝,缠丝至右侧紧固螺钉 30m m 左右处停止缠丝,将电极丝剪断,丝头固定在储丝筒右侧紧固螺钉处。 7、调整右侧行程开关。将丝筒逆时针旋转 8m m 左右处,松开右侧限位块上的紧固螺钉,移动限位块至接近右侧行程开关的中心位置后固定限位块。 四紧丝 新装上去的电极丝,要经过紧丝操作,才能投入工作。 1、 打开机床运丝开关,丝筒向右运行,运行至左侧换向位置,运丝停。 2、 手持紧丝...
