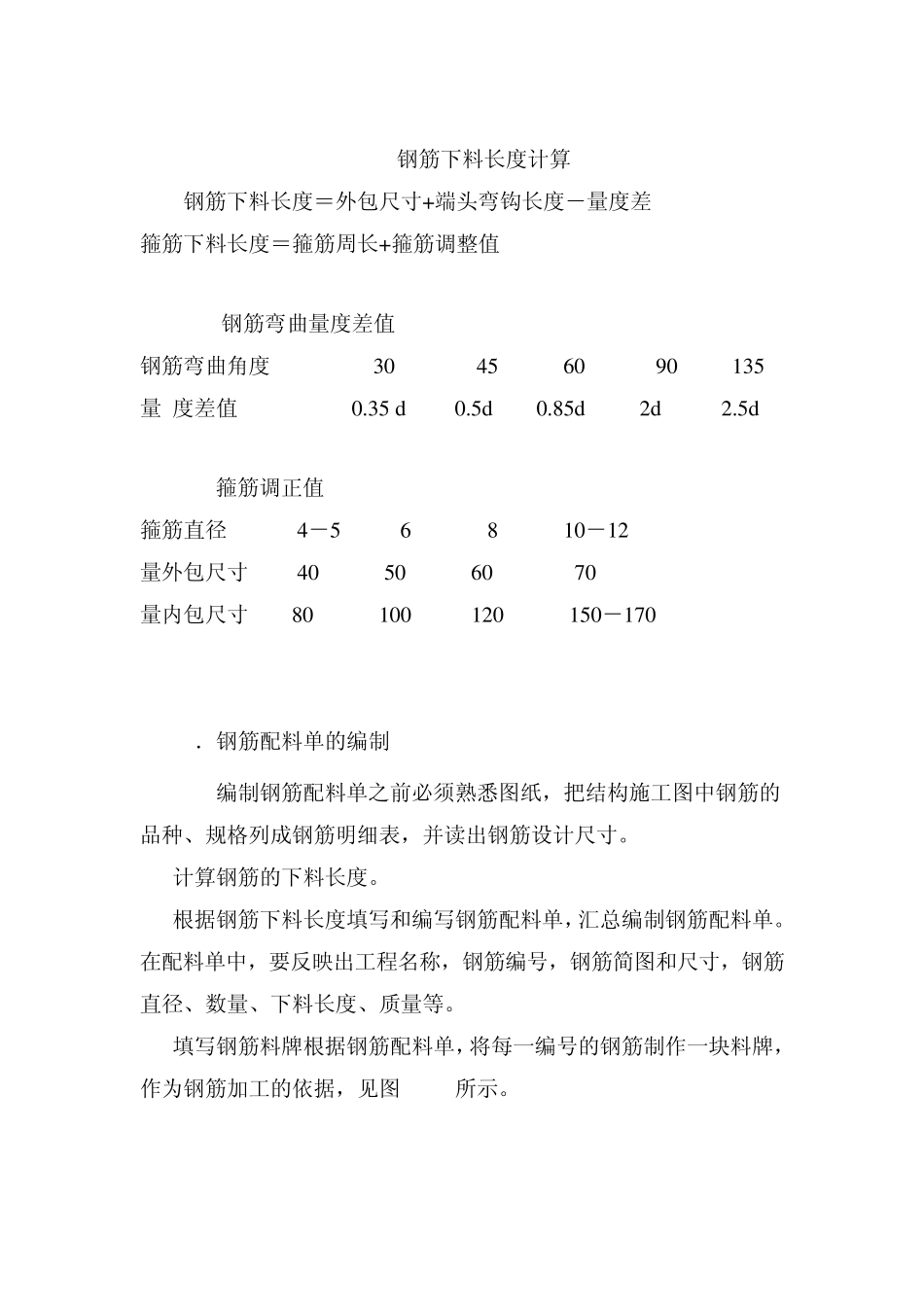

练习——钢筋下料长度计算_第1页
1/8

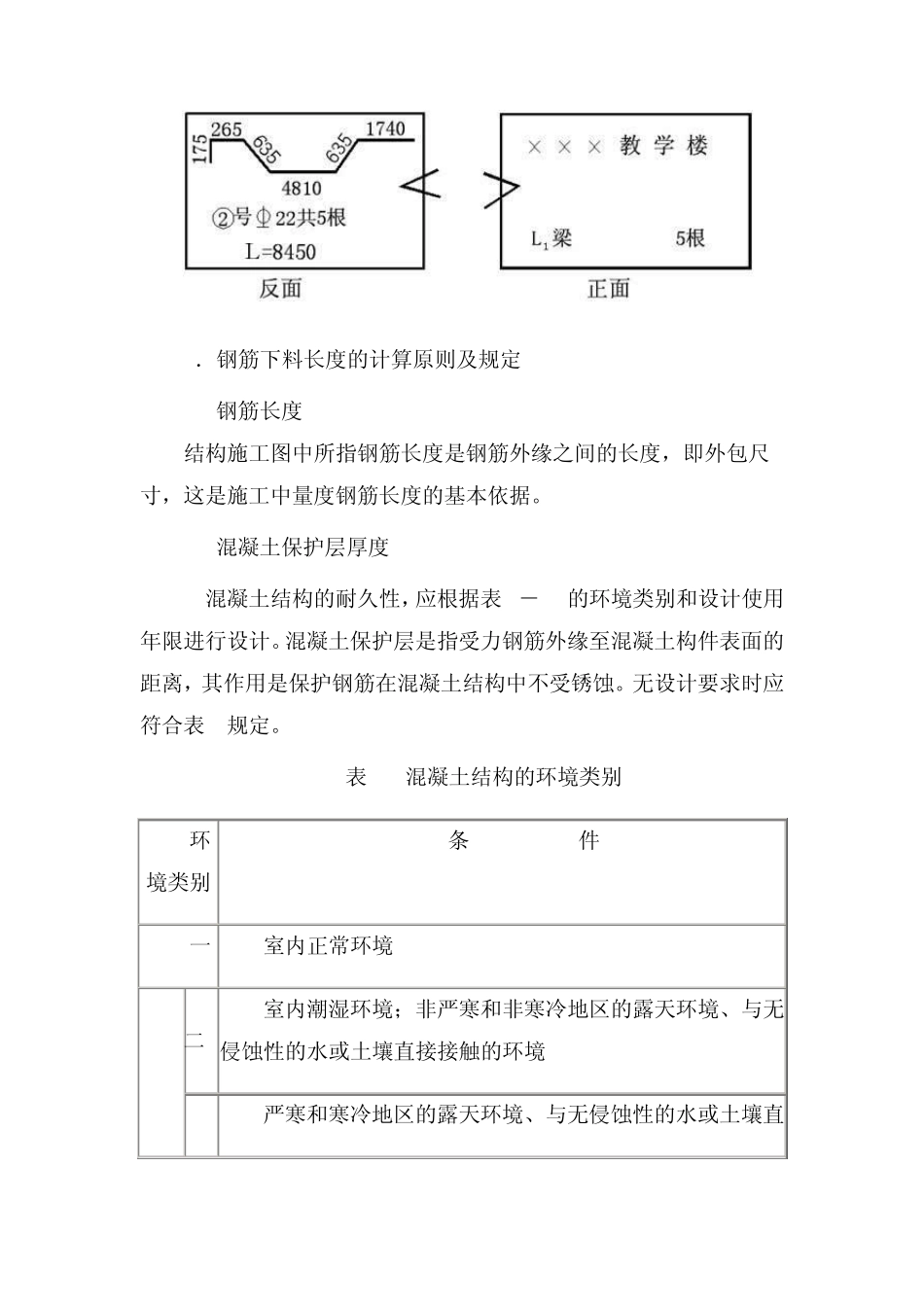

练习——钢筋下料长度计算_第2页
2/8

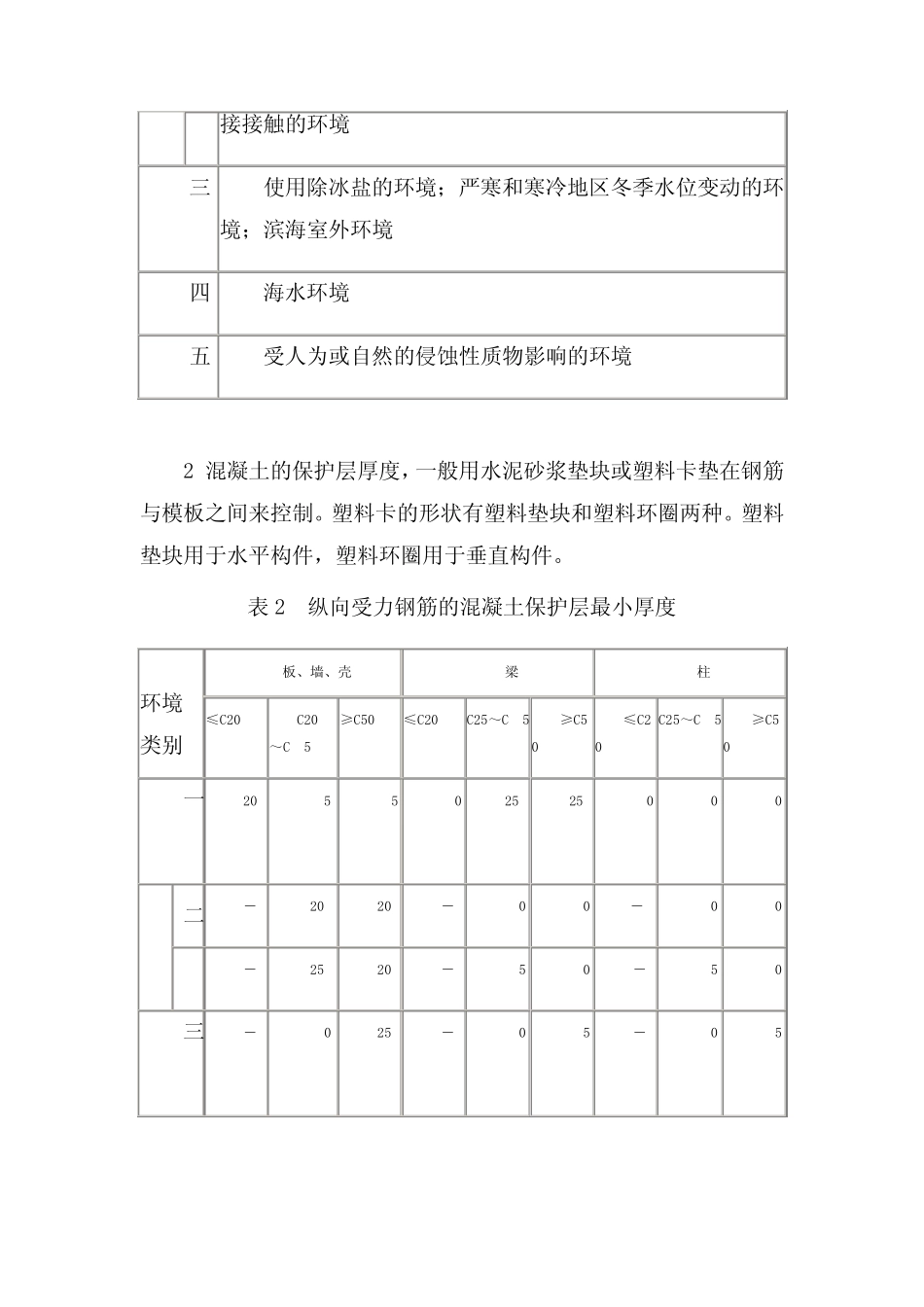

练习——钢筋下料长度计算_第3页
3/8
钢筋下料长度计算 钢筋下料长度=外包尺寸+端头弯钩长度-量度差 箍筋下料长度=箍筋周长+箍筋调整值 钢筋弯曲量度差值 钢筋弯曲角度 3 0 4 5 6 0 9 0 1 3 5 量 度差值 0 .3 5 d 0 .5 d 0 .8 5 d 2 d 2 .5 d 箍筋调正值 箍筋直径 4 -5 6 8 1 0 -1 2 量外包尺寸 4 0 5 0 6 0 7 0 量内包尺寸 8 0 1 0 0 1 2 0 1 5 0 -1 7 0 1.钢筋配料单的编制 (1)编制钢筋配料单之前必须熟悉图纸,把结构施工图中钢筋的品种、规格列成钢筋明细表,并读出钢筋设计尺寸。 (2)计算钢筋的下料长度。 (3)根据钢筋下料长度填写和编写钢筋配料单,汇总编制钢筋配料单。在配料单中,要反映出工程名称,钢筋编号,钢筋简图和尺寸,钢筋直径、数量、下料长度、质量等。 (4)填写钢筋料牌根据钢筋配料单,将每一编号的钢筋制作一块料牌,作为钢筋加工的依据,见图5-24所示。 2.钢筋下料长度的计算原则及规定 (1)钢筋长度 结构施工图中所指钢筋长度是钢筋外缘之间的长度,即外包尺寸,这是施工中量度钢筋长度的基本依据。 (2)混凝土保护层厚度 1)混凝土结构的耐久性,应根据表5-11的环境类别和设计使用年限进行设计。混凝土保护层是指受力钢筋外缘至混凝土构件表面的距离,其作用是保护钢筋在混凝土结构中不受锈蚀。无设计要求时应符合表1规定。 表1 混凝土结构的环境类别 环境类别 条 件 一 室内正常环境 二 a 室内潮湿环境;非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境 b 严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境 三 使用除冰盐的环境;严寒和寒冷地区冬季水位变动的环境;滨海室外环境 四 海水环境 五 受人为或自然的侵蚀性质物影响的环境 2)混凝土的保护层厚度,一般用水泥砂浆垫块或塑料卡垫在钢筋与模板之间来控制。塑料卡的形状有塑料垫块和塑料环圈两种。塑料垫块用于水平构件,塑料环圈用于垂直构件。 表2 纵向受力钢筋的混凝土保护层最小厚度(mm) 环境类别 板、墙、壳 梁 柱 ≤C20 C20 ~C45 ≥C50 ≤C20 C25~C45 ≥C50 ≤C20 C25~C45 ≥C50 一 20 15 15 30 25 25 30 30 30 二 a - 20 20 - 30 30 - 30 30 b - 25 20 - 35 30 - 35 30 三 - 30 25 - 40 35 - 40 35 注:基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时不应小...
