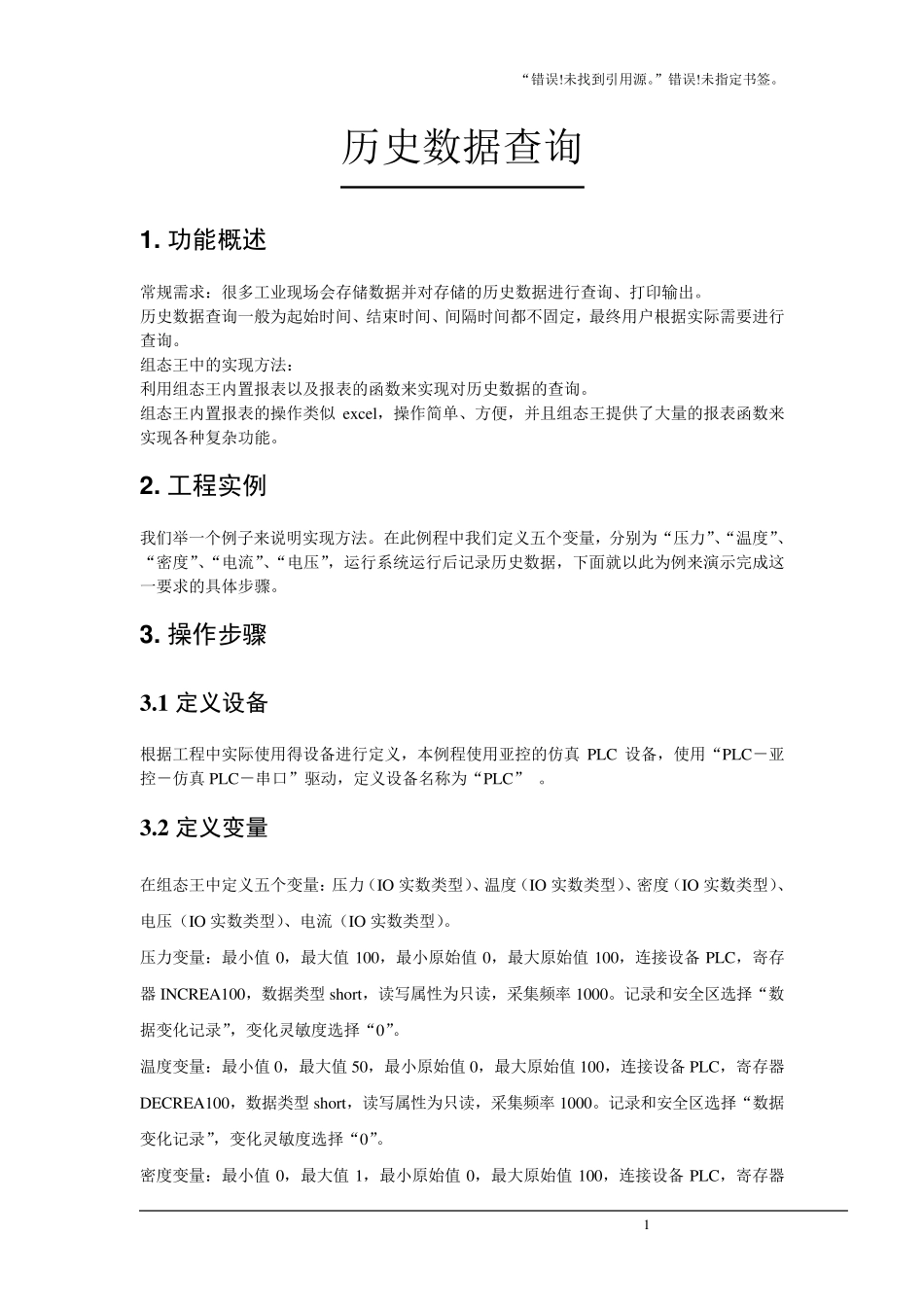

组态王历史数据查询_第1页
1/12

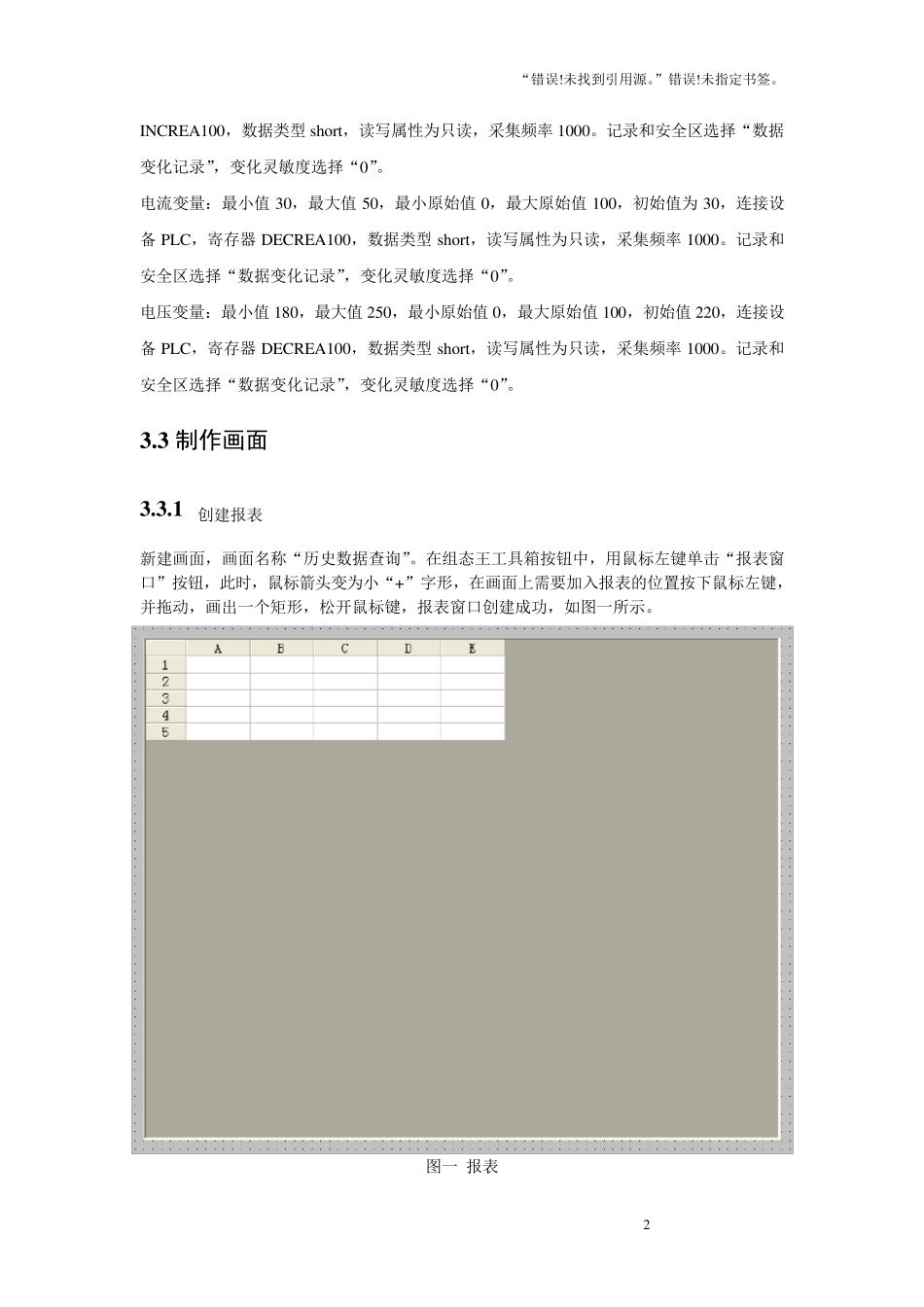

组态王历史数据查询_第2页
2/12
组态王历史数据查询_第3页
3/12
“错误!未找到引用源。”错误!未指定书签。 1 历史数据查询 1 . 功能概述 常规需求:很多工业现场会存储数据并对存储的历史数据进行查询、打印输出。 历史数据查询一般为起始时间、结束时间、间隔时间都不固定,最终用户根据实际需要进行查询。 组态王中的实现方法: 利用组态王内置报表以及报表的函数来实现对历史数据的查询。 组态王内置报表的操作类似 ex cel,操作简单、方便,并且组态王提供了大量的报表函数来实现各种复杂功能。 2 . 工程实例 我们举一个例子来说明实现方法。在此例程中我们定义五个变量,分别为“压力”、“温度”、“密度”、“电流”、“电压”,运行系统运行后记录历史数据,下面就以此为例来演示完成这一要求的具体步骤。 3 . 操作步骤 3 .1 定义设备 根据工程中实际使用得设备进行定义,本例程使用亚控的仿真 PLC 设备,使用“PLC-亚控-仿真 PLC-串口”驱动,定义设备名称为“PLC” 。 3 .2 定义变量 在组态王中定义五个变量:压力(IO 实数类型)、温度(IO 实数类型)、密度(IO 实数类型)、电压(IO 实数类型)、电流(IO 实数类型)。 压力变量:最小值 0,最大值 100,最小原始值 0,最大原始值 100,连接设备 PLC,寄存器 INCREA100,数据类型 short,读写属性为只读,采集频率 1000。记录和安全区选择“数据变化记录”,变化灵敏度选择“0”。 温度变量:最小值 0,最大值 50,最小原始值 0,最大原始值 100,连接设备 PLC,寄存器DECREA100,数据类型 short,读写属性为只读,采集频率 1000。记录和安全区选择“数据变化记录”,变化灵敏度选择“0”。 密度变量:最小值 0,最大值 1,最小原始值 0,最大原始值 100,连接设备 PLC,寄存器“错误!未找到引用源。”错误!未指定书签。 2 INCREA100,数据类型 short,读写属性为只读,采集频率 1000。记录和安全区选择“数据变化记录”,变化灵敏度选择“0”。 电流变量:最小值 30,最大值 50,最小原始值 0,最大原始值 100,初始值为 30,连接设备 PLC,寄存器 DECREA100,数据类型 short,读写属性为只读,采集频率 1000。记录和安全区选择“数据变化记录”,变化灵敏度选择“0”。 电压变量:最小值 180,最大值 250,最小原始值 0,最大原始值 100,初始值 220,连接设备 PLC,寄存器 DECREA100,数据类型 short,读写属性为只读,采集频率 1000。记录和安全区选...
