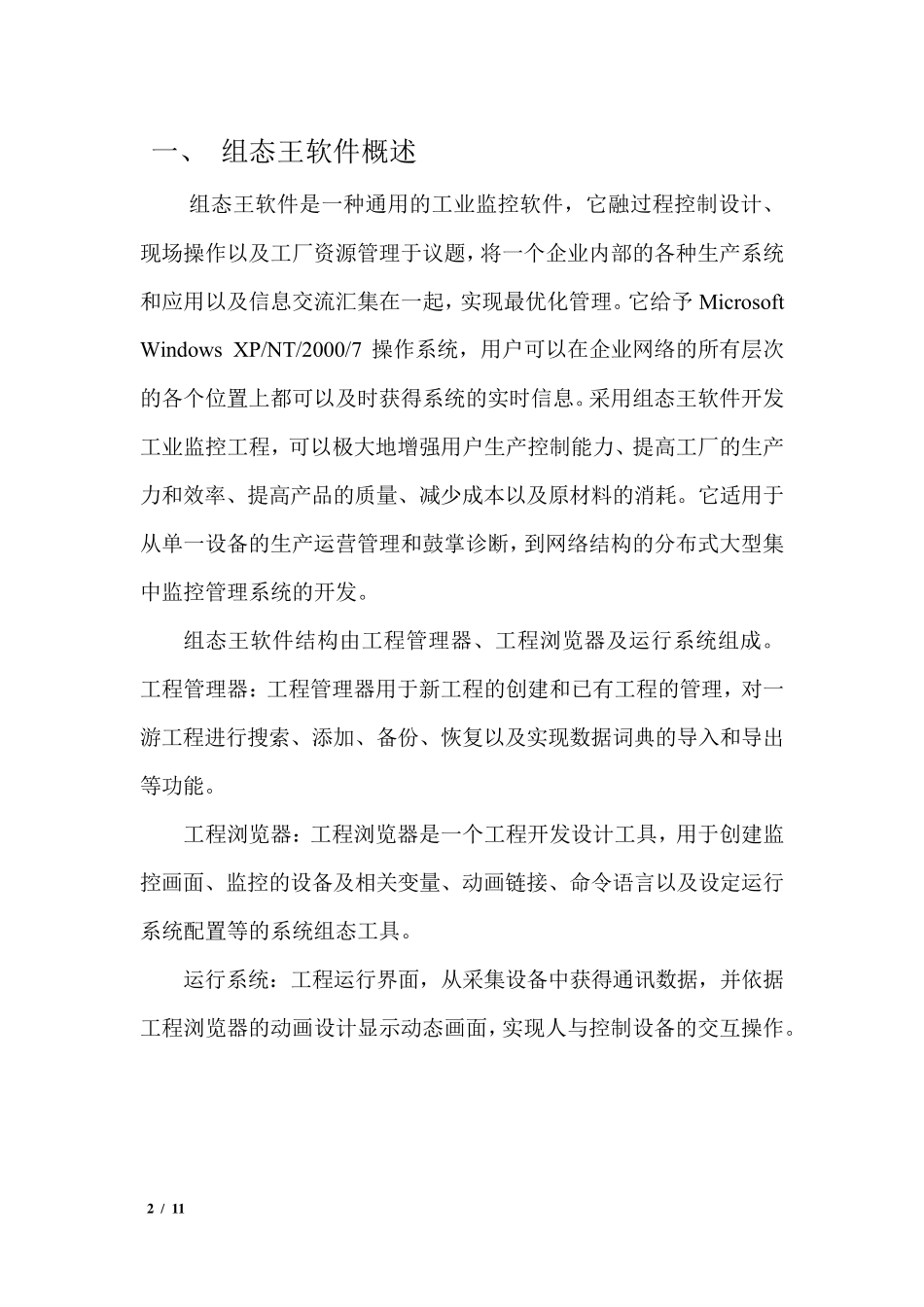

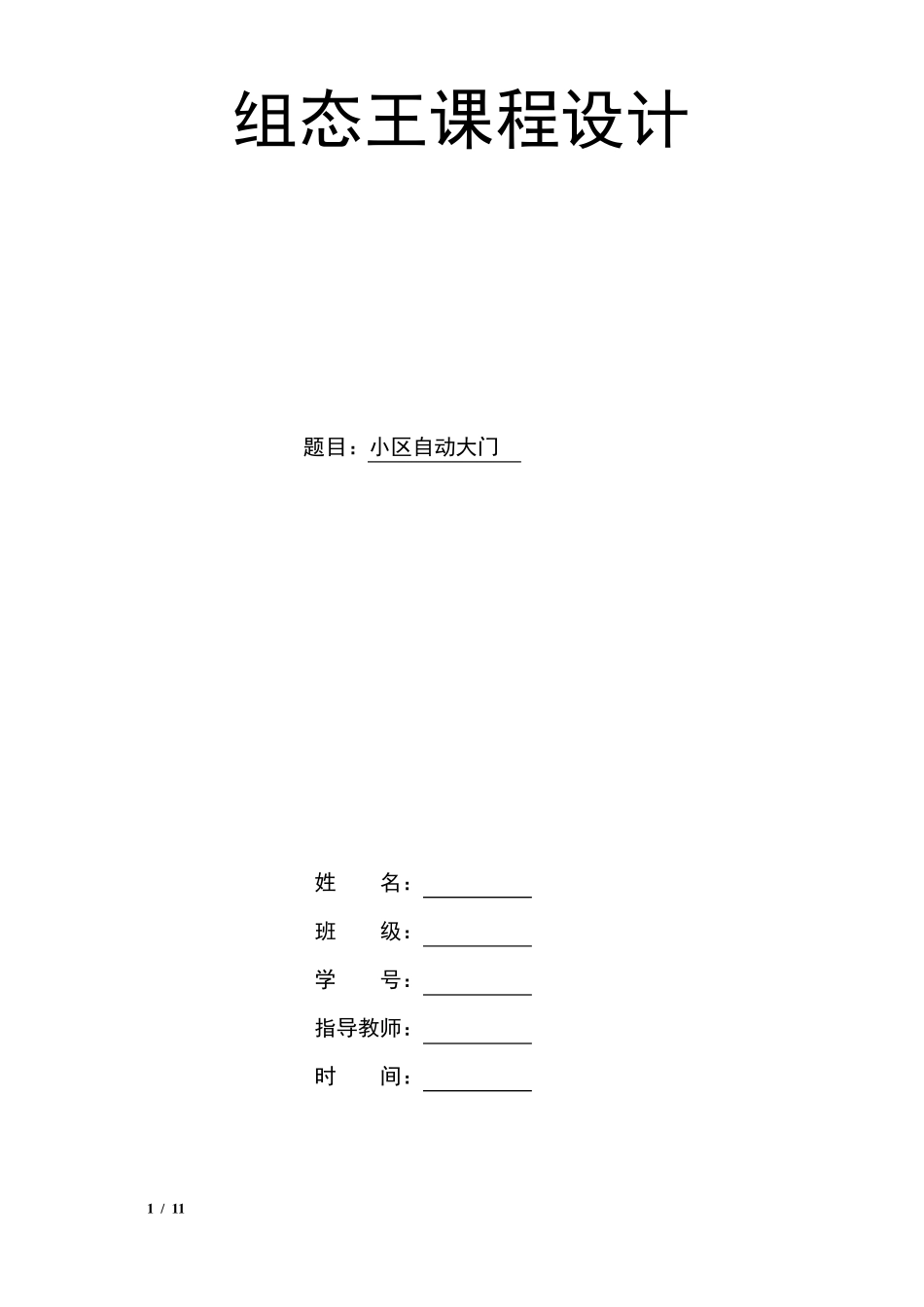

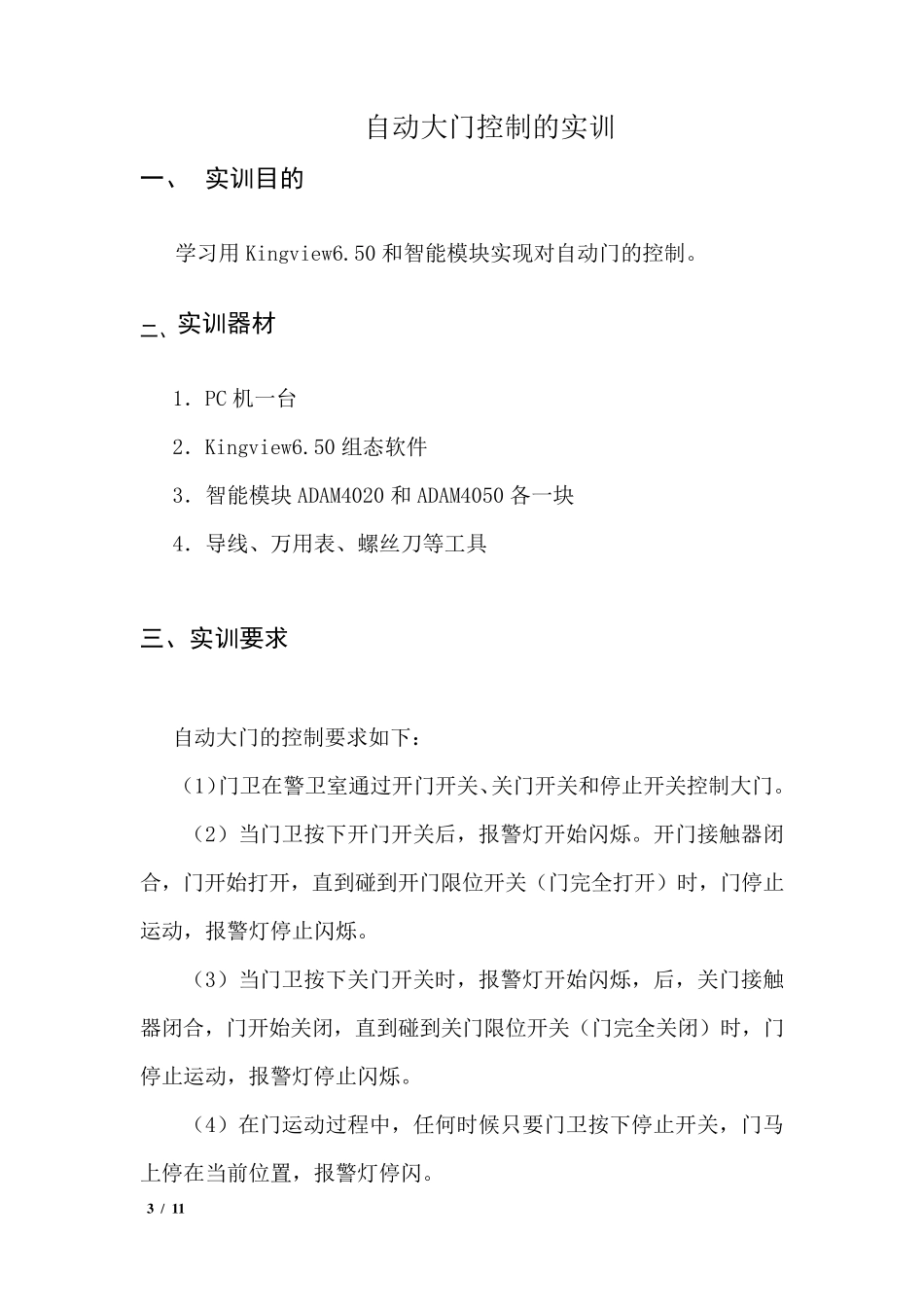

1 / 11 组态王课程设计 题目：小区自动大门 姓 名： 班 级： 学 号： 指导教师： 时 间： 2 / 11 一、 组态王软件概述 组态王软件是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于议题，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。它给予 Microsoft Window s XP/NT/2000/7 操作系统，用户可以在企业网络的所有层次的各个位置上都可以及时获得系统的实时信息。采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本以及原材料的消耗。它适用于从单一设备的生产运营管理和鼓掌诊断，到网络结构的分布式大型集中监控管理系统的开发。 组态王软件结构由工程管理器、工程浏览器及运行系统组成。 工程管理器：工程管理器用于新工程的创建和已有工程的管理，对一游工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变 量、动 画链 接 、命 令 语 言 以及设定 运行系统配 置等的系统组态工具。 运行系统：工程运行界 面，从采集设备中获得通讯 数据，并 依 据工程浏览器的动 画设计显 示 动 态画面，实现人 与 控制设备的交互 操作。 3 / 11 自动大门控制的实训 一、 实训目的 学习用Kingview6.50 和智能模块实现对自动门的控制。 二、实训器材 1．PC 机一台 2．Kingview6.50 组态软件 3．智能模块ADAM4020 和ADAM4050 各一块 4．导线、万用表、螺丝刀等工具 三、实训要求 自动大门的控制要求如下： （1）门卫在警卫室通过开门开关、关门开关和停止开关控制大门。 （2）当门卫按下开门开关后，报警灯开始闪烁。开门接触器闭合，门开始打开，直到碰到开门限位开关（门完全打开）时，门停止运动，报警灯停止闪烁。 （3）当门卫按下关门开关时，报警灯开始闪烁，后，关门接触器闭合，门开始关闭，直到碰到关门限位开关（门完全关闭）时，门停止运动，报警灯停止闪烁。 （4）在门运动过程中，任何时候只要门卫按下停止开关，门马上停在当前位置，报警灯停闪。 4 / 1 1 （5）关门过程中，只要门夹住人或物品，安全压力挡板就会受到额定压力，门立即停止运动，以防止发生伤害。 （6）开门开关和关门开关都按下时，两个接触器都不动作，并进行错...
