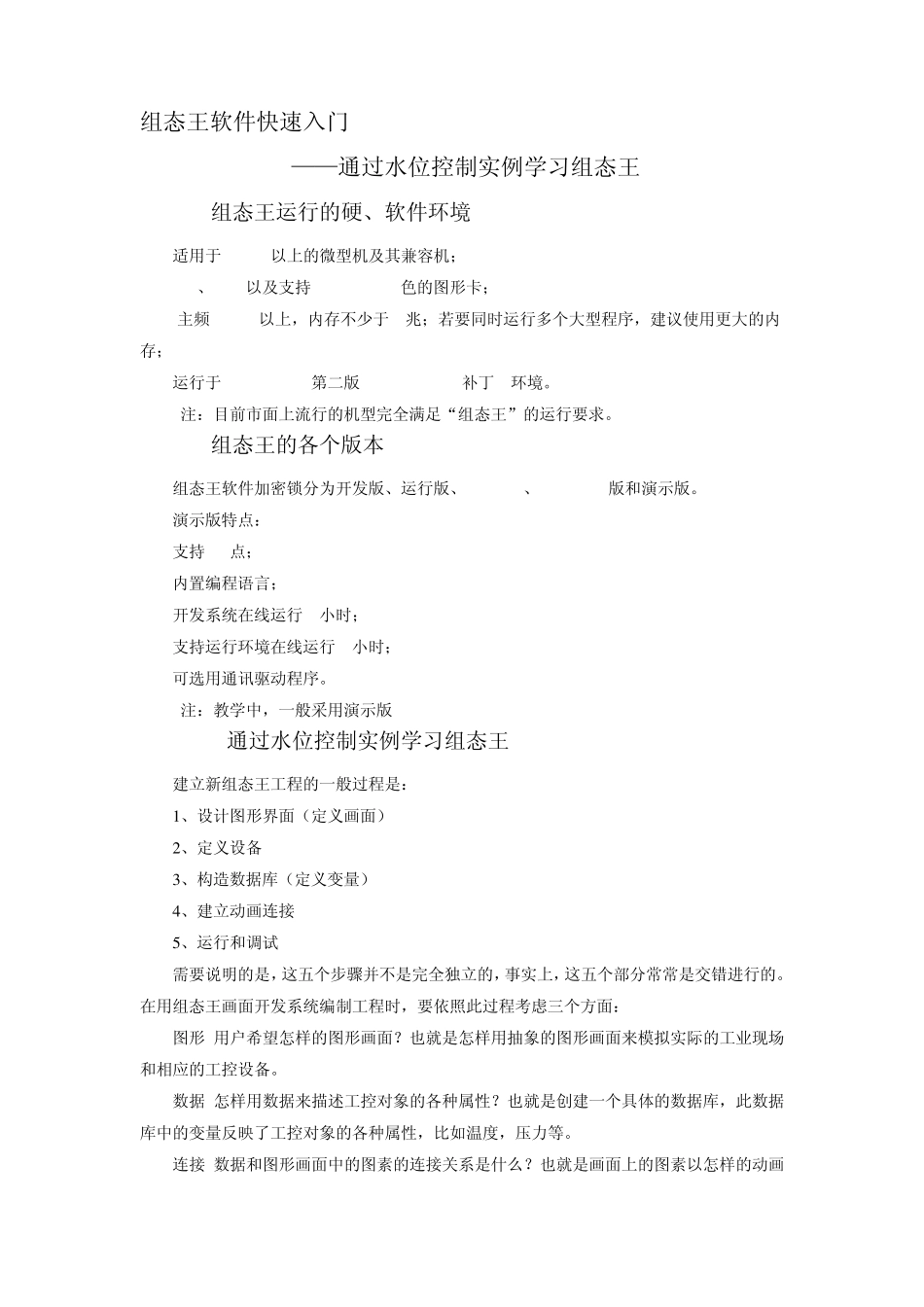

组态王软件快速入门 ——通过水位控制实例学习组态王 2.1组态王运行的硬、软件环境 适用于IBM586以上的微型机及其兼容机； VGA、SVGA以及支持Windows 256色的图形卡； 主频100MHZ以上，内存不少于32兆；若要同时运行多个大型程序，建议使用更大的内存； 运行于 Windows 98第二版/2000/NT 4.0补丁 6环境。 *注：目前市面上流行的机型完全满足“组态王”的运行要求。 2.2组态王的各个版本 组态王软件加密锁分为开发版、运行版、NetView、Internet版和演示版。 演示版特点： 支持 64点； 内置编程语言； 开发系统在线运行 2小时； 支持运行环境在线运行 8小时； 可选用通讯驱动程序。 *注：教学中，一般采用演示版 2.3 通过水位控制实例学习组态王 建立新组态王工程的一般过程是： 1 、设计图形界面（定义画面） 2 、定义设备 3 、构造数据库（定义变量） 4 、建立动画连接 5 、运行和调试 需要说明的是，这五个步骤并不是完全独立的，事实上，这五个部分常常是交错进行的。在用组态王画面开发系统编制工程时，要依照此过程考虑三个方面： 图形 用户希望怎样的图形画面？也就是怎样用抽象的图形画面来模拟实际的工业现场和相应的工控设备。 数据 怎样用数据来描述工控对象的各种属性？也就是创建一个具体的数据库，此数据库中的变量反映了工控对象的各种属性，比如温度，压力等。 连接 数据和图形画面中的图素的连接关系是什么？也就是画面上的图素以怎样的动画来模拟现场设备的运行，以及怎样让操作者输入控制设备的指令。 2.3.1 水位控制的要求 运用组态王软件设计的水位控制系统 内部水位动态变化 50毫秒画面执行命令语言一次，从0 开始，每次增加1 0 ，当达到1 0 0 时，水位达到最大值，再从0 开始，一直循环； 外部水位动态变化 外部水位的动态变化与工业现场的生产状况一致，每次增加1，当增到100时，水位达到最大值，再从0开始，一直循环。 2 .3 .2 工程的建立 要建立新的组态王工程，请首先为工程指定工作目录（或称“工程路径”）。“组态王”用工作目录标识工程，不同的工程应置于不同的目录。工作目录下的文件由“组态王”自动管理。 1、启动“组态王”工程管理器（ProjManager），选择菜单“文件\新建工程”或单击“新建”按钮，弹出如下图 2.1所示。 图 2.1 新建工程向导一 2、单击“下一步”继续。弹出“新建工程向导之二对话框”，如下图 2.2所示。 图 2.2 ...
