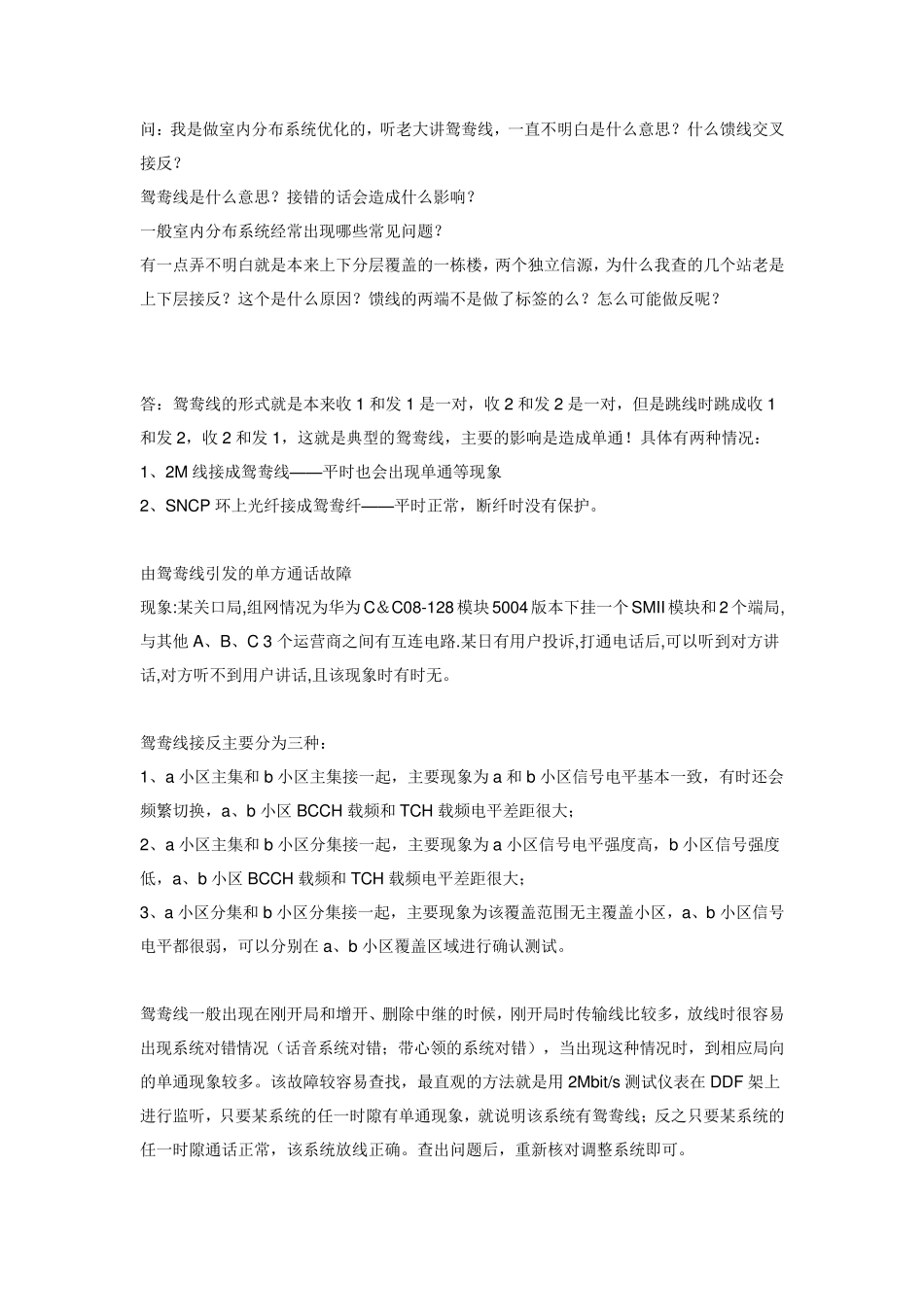

问:我是做室内分布系统优化的,听老大讲鸳鸯线,一直不明白是什么意思?什么馈线交叉接反? 鸳鸯线是什么意思?接错的话会造成什么影响? 一般室内分布系统经常出现哪些常见问题? 有一点弄不明白就是本来上下分层覆盖的一栋楼,两个独立信源,为什么我查的几个站老是上下层接反?这个是什么原因?馈线的两端不是做了标签的么?怎么可能做反呢? 答:鸳鸯线的形式就是本来收1 和发1 是一对,收2 和发2 是一对,但是跳线时跳成收1和发2,收2 和发1,这就是典型的鸳鸯线,主要的影响是造成单通!具体有两种情况: 1、2M 线接成鸳鸯线——平时也会出现单通等现象 2、SNCP 环上光纤接成鸳鸯纤——平时正常,断纤时没有保护。 由鸳鸯线引发的单方通话故障 现象:某关口局,组网情况为华为C&C08-128 模块 5004 版本下挂一个SMII 模块和2 个端局,与其他 A、B、C 3 个运营商之间有互连电路.某日有用户投诉,打通电话后,可以听到对方讲话,对方听不到用户讲话,且该现象时有时无。 鸳鸯线接反主要分为三种: 1、a 小区主集和b 小区主集接一起,主要现象为a 和b 小区信号电平基本一致,有时还会频繁切换,a、b 小区 BCCH 载频和TCH 载频电平差距很大; 2、a 小区主集和b 小区分集接一起,主要现象为a 小区信号电平强度高,b 小区信号强度低,a、b 小区 BCCH 载频和TCH 载频电平差距很大; 3、a 小区分集和b 小区分集接一起,主要现象为该覆盖范围无主覆盖小区,a、b 小区信号电平都很弱,可以分别在 a、b 小区覆盖区域进行确认测试。 鸳鸯线一般出现在刚开局和增开、删除中继的时候,刚开局时传输线比较多,放线时很容易出现系统对错情况(话音系统对错;带心领的系统对错),当出现这种情况时,到相应局向的单通现象较多。该故障较容易查找,最直观的方法就是用 2Mbit/s 测试仪表在 DDF 架上进行监听,只要某系统的任一时隙有单通现象,就说明该系统有鸳鸯线;反之只要某系统的任一时隙通话正常,该系统放线正确。查出问题后,重新核对调整系统即可。 经典案例: 581铁松路数据配置错误 概述: XXXXXX 问题描述: 在1小区方向上,2小区信号强度最强,强制切换过去后产生连续强质差。 图 1 图2 问题分析: 1)问题初步定位:在1 小区方向占用到2 小区信号,一般情况下会认为1、2 小区天线接反,但从测试数据可以发现 2 小区中有三个载波(52、40、55)信号输出异常,相对于其它载波信号强...
