结构设计大赛计算书VIP专享VIP免费

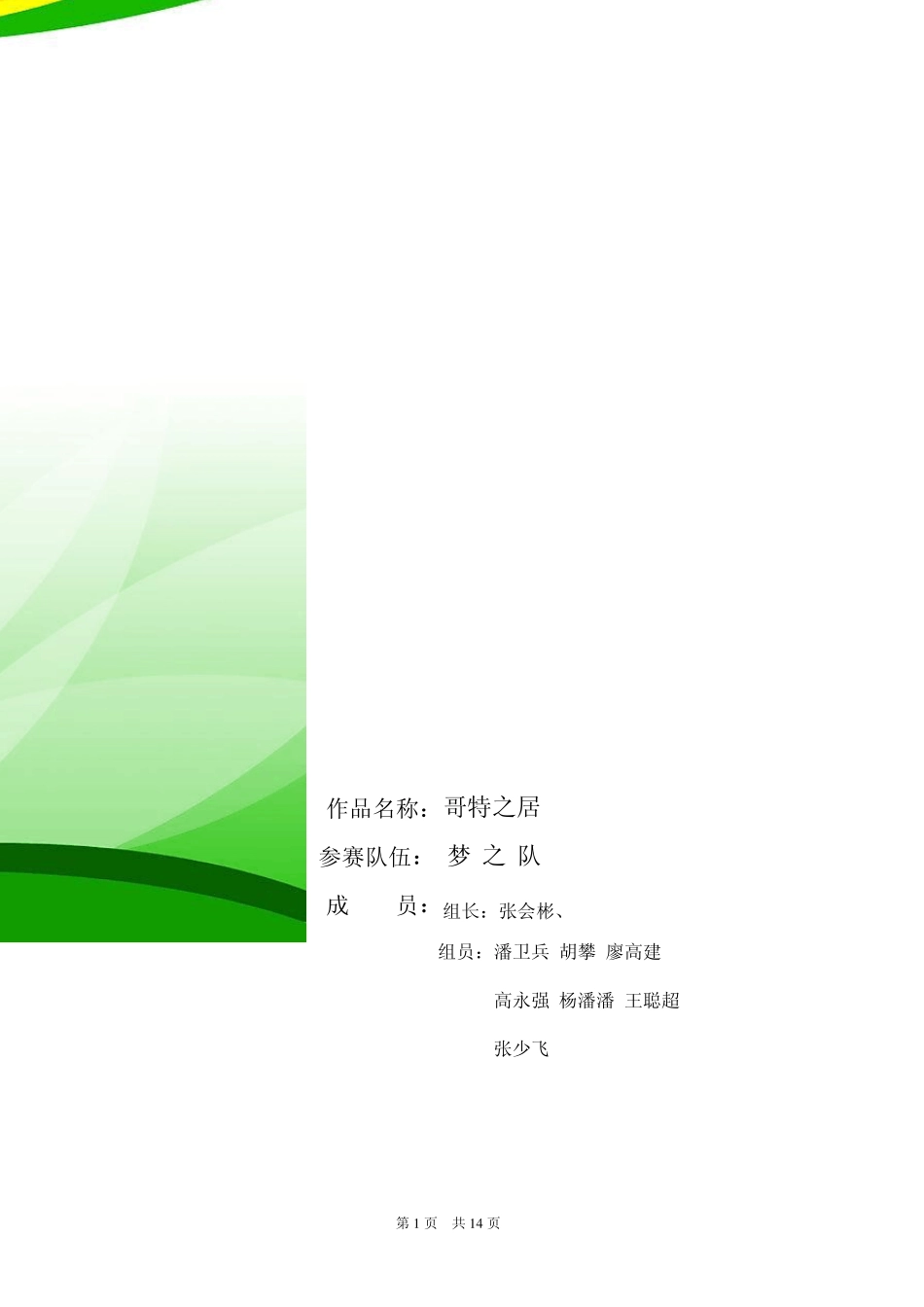

第1 页 共1 4 页 作品名称：哥特之居 参赛队伍： 梦 之 队 成 员：组长：张会彬、 组员：潘卫兵 胡攀 廖高建 高永强 杨潘潘 王聪超 张少飞 第2 页 共1 4 页 目 录 一、设计说明 „„„„„„„„„„„„„„„„„„„ （3） 1、方案构思 „„„„„„„„„„„„„„„„„„„„（3） 2、结构选型 „„„„„„„„„„„„„„„„„„„„（3） 3、结构特色 „„„„„„„„„„„„„„„„„„„„（4） 二、设计方案 „„„„„„„„„„„„„„„„„„„（4） 1、设计基本假定„„„„„„„„„„„„„„„„„„„（5） 2、主要构件材料表„„„„„„„„„„„„„„„„„„（6） 三、结构设计计算 „„„„„„„„„„„„„„„„„„（6） 1、静力分析 „„„„„„„„„„„„„„„„„„„„（9） 2、内力分析 „„„„„„„„„„„„„„„„„„（10） 3、计算简图 „„„„„„„„„„„„„„„„„„„„（12） 四、总结 „„„„„„„„„„„„„„„„„„„„„„（13） 参考 „„„„„„„„„„„„„„„„„„„（13） 致谢 „„„„„„„„„„„„„„„„„„„（14） 第 3 页 共 1 4 页 一、设计说明 根据竞赛规则要求，我们从模型制作的材料抗压特性，抗拉特性，单向简谐动载加载形式和静力加载大小要求等方面出发，结合节省材料，经济美观，承载力强等特点，采用比赛提供的木质材料，乳胶粘精心设计制作了“哥特之居”结构模型，该模型为四层房屋的梁柱体系结构。 1、方案构思 模型主要承受竖直荷载和较大的水平动载，竖直荷载较容易满足，水平动载对结构的刚度要求较高，同时要求结构有较强的抗剪能力。 （1）本结构主要构思是想利用四根柱子的轴力来抵抗荷载的作用和地震作用。 （2）设计的总原则是：尽可能的利用细杆来提高柱子的承载力，并利用木材的抗拉性能，及抗压性能来抵抗荷载的作用。 2、结构选型 按设计要求，在楼面承受荷载情况下外加较大的水动力荷载，所以必须考虑动荷载的作用；因此，我们选择了整体构造截面为正方形的框架结构，并且利用梁与正方形（由于胶水的缘故，粘贴并不完全刚接，其实处于刚接和铰接之间，刚接作用强一点，所以这里采用刚接）柱子的刚性连接形成矩形框架，使结构具有较好的整体性，以便承受较大的动力荷载。 在遵守原则的前提下，我们综合考虑各个因素设计的“哥特之居”具有...
