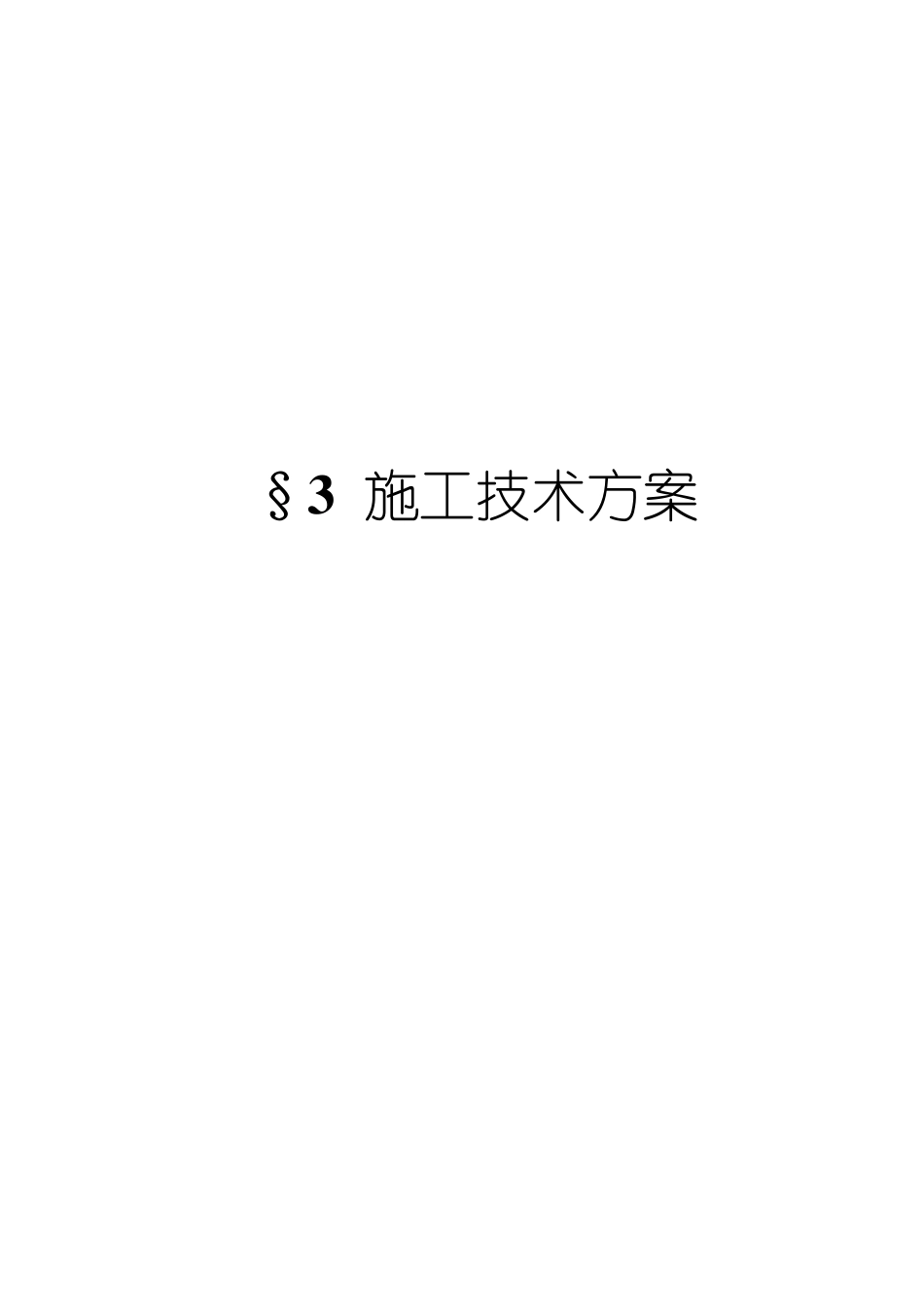

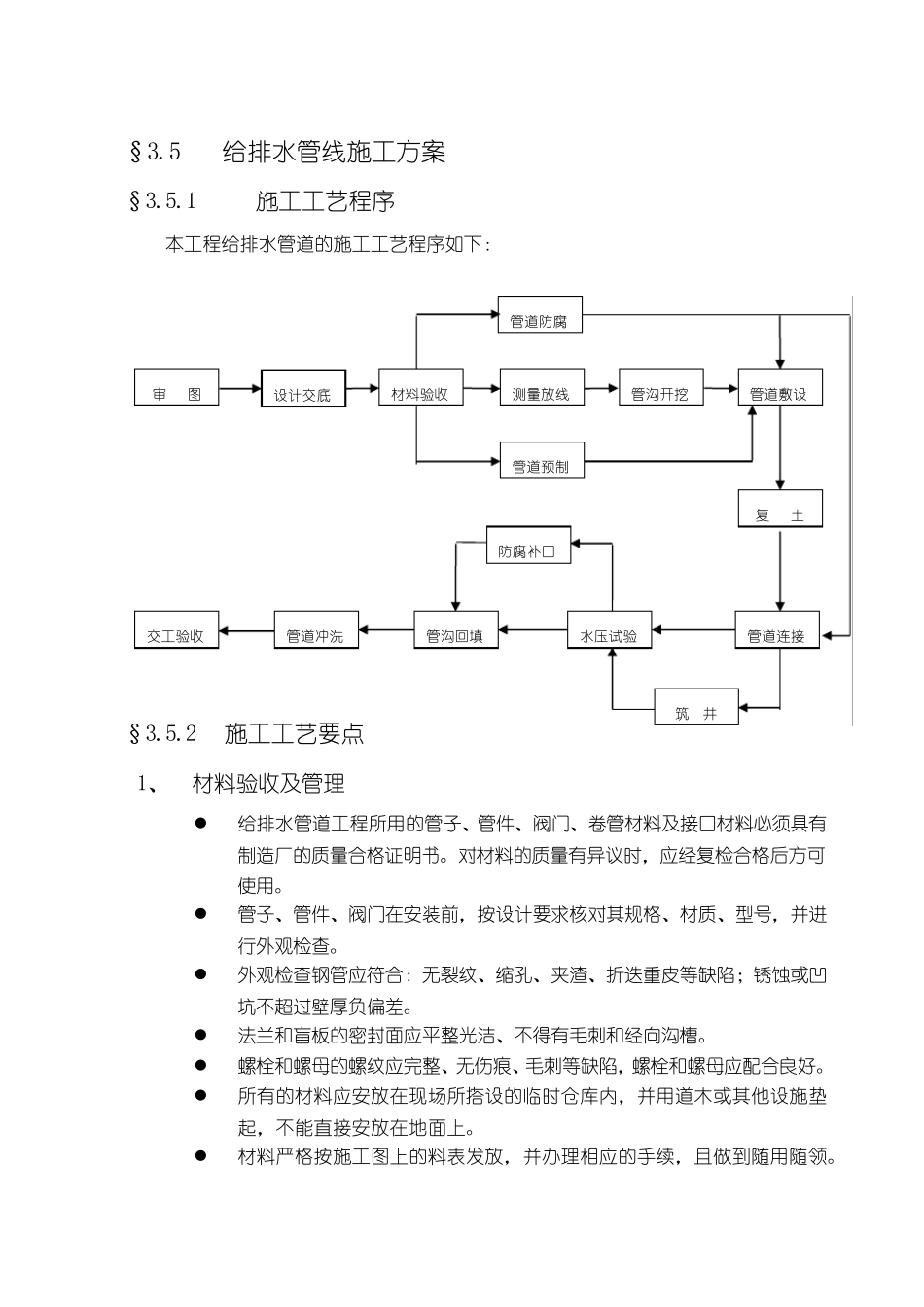

§3 施工技术方案§3.5 给排水管线施工方案 §3.5.1 施工工艺程序 本工程给排水管道的施工工艺程序如下： §3.5.2 施工工艺要点 1、 材料验收及管理  给排水管道工程所用的管子、管件、阀门、卷管材料及接口材料必须具有制造厂的质量合格证明书。对材料的质量有异议时，应经复检合格后方可使用。  管子、管件、阀门在安装前，按设计要求核对其规格、材质、型号，并进行外观检查。  外观检查钢管应符合：无裂纹、缩孔、夹渣、折迭重皮等缺陷；锈蚀或凹坑不超过壁厚负偏差。  法兰和盲板的密封面应平整光洁、不得有毛刺和经向沟槽。  螺栓和螺母的螺纹应完整、无伤痕、毛刺等缺陷，螺栓和螺母应配合良好。  所有的材料应安放在现场所搭设的临时仓库内，并用道木或其他设施垫起，不能直接安放在地面上。  材料严格按施工图上的料表发放，并办 理相 应的手 续 ，且 做 到 随 用随 领 。 管道冲 洗 交 工验收 设计交 底 材料验收 测 量放线 管道防 腐 管道预 制 管沟开 挖 管道敷 设 复 土 管道连 接 水压 试 验 管沟回 填 防 腐 补 口 审 图 筑 井 2、 施工准备  给排水管道施工前由设计单位进行交底，当发现施工图有误时及时向设计单位提出设计变更的要求。  施工前，有关单位应向施工单位进行现场交底。设计部门应提供详细的地下情况。  施工前应签发动土许可证。  对已建管道、构筑物等与工程衔接的平面位置和高程，开工前应进行校测。 3、 土方工程 A、 放线与测量  给排水管道工程的放线，应按设计要求和已有的控制点进行。  给排水管道工程的线路测量，应遵守下列规定：  固定水准点的精确度不应低于四等。  沿管道线路设置临时水准点，并用水准导线与固定水准点连接。  测定管道线路的中心线和折点的坐标和标高。  管道线路同原有地下管线、电缆及其他构筑物交叉处的地面上设置临时标志。  定线测量作好记录，并标明所有水准点和连接线。 B、 管沟开挖  管沟开挖前应征得有关部门的同意，当地下电缆、管道等情况不明时，采取有效的安全措施。  开挖的深度、宽度应符合设计要求，有进行操作的空间。  管沟开挖时要防止地面水流入管沟。  当地下水位较高或雨季开挖管沟时，用排水泵抽干，沟内不应长时间积水。  开挖管沟时，遇流沙、雨季施工，可采用加大边坡或设支撑等措施。  ...
