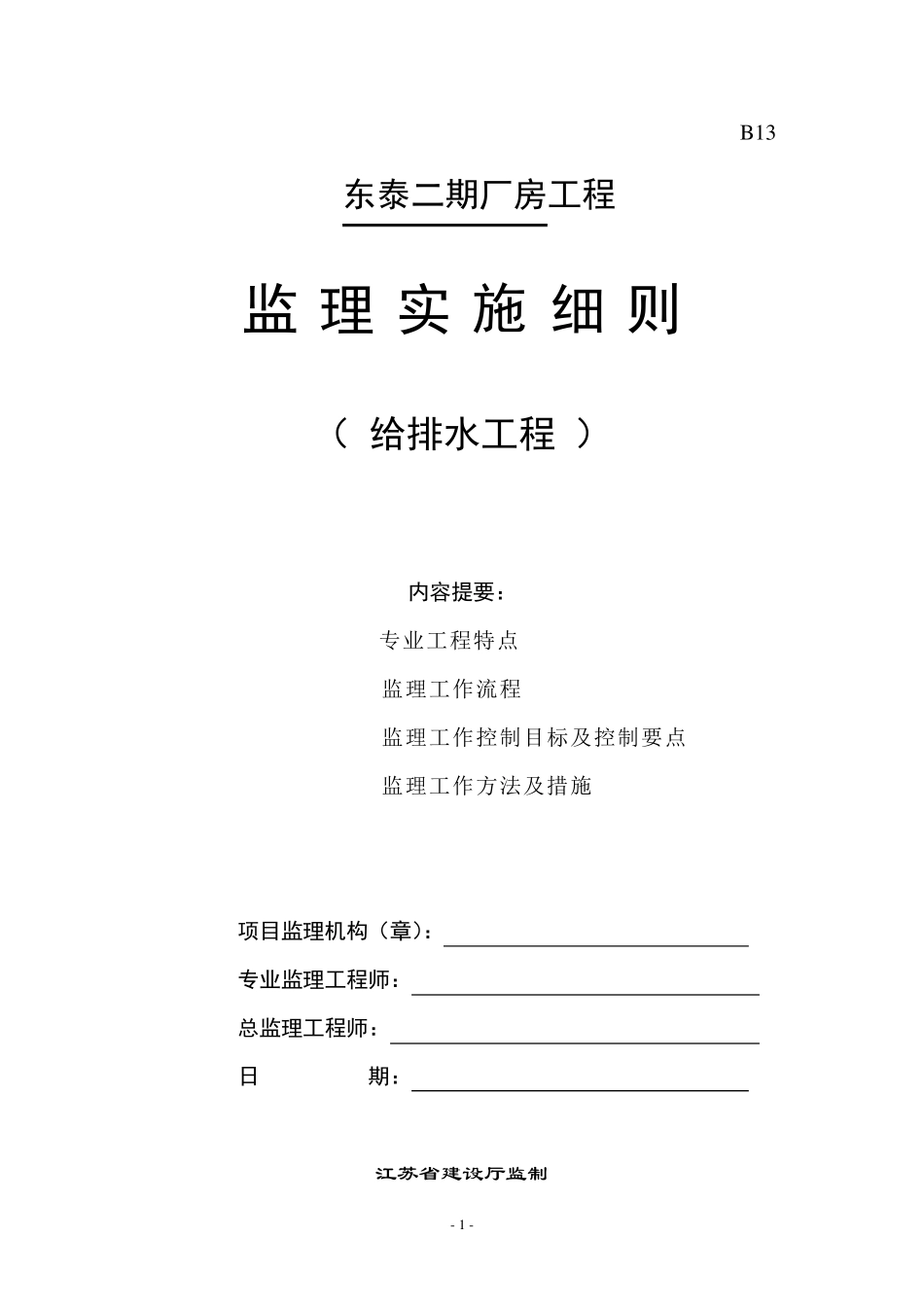

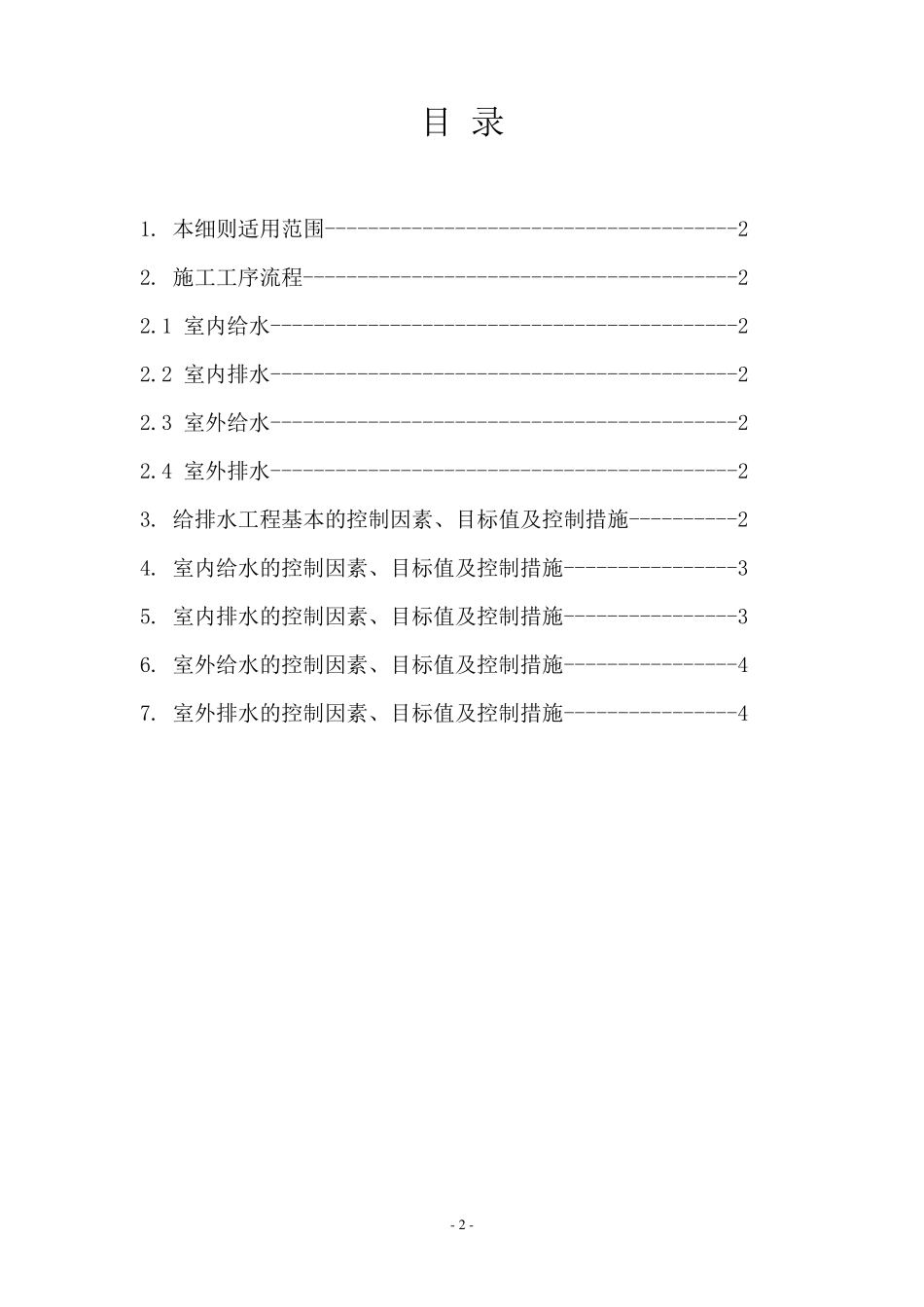

- 1 - B 13 东泰二期厂房工程 监理实施细则 （ 给排水工程 ） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 江苏省建设厅监制 - 2 - 目 录 1. 本细则适用范围--------------------------------------2 2. 施工工序流程----------------------------------------2 2.1 室内给水-------------------------------------------2 2.2 室内排水-------------------------------------------2 2.3 室外给水-------------------------------------------2 2.4 室外排水-------------------------------------------2 3. 给排水工程基本的控制因素、目标值及控制措施----------2 4. 室内给水的控制因素、目标值及控制措施----------------3 5. 室内排水的控制因素、目标值及控制措施----------------3 6. 室外给水的控制因素、目标值及控制措施----------------4 7. 室外排水的控制因素、目标值及控制措施----------------4 - 3 - 1. 本细则适用范围 本细则适用于东泰镀膜车间二期工程室内、室外给排水的施工全过程。 2. 施工工序流程及质量控制计划： 2.1 室内给水：支,吊架安装→管道安装（H）→冲洗管道→水压 试验（S）→管道防腐或隐蔽→给水配件安装（W）→通水试验（S）→冲洗消毒。 2.2 室内排水：支,吊架安装→管道安装（H）→冲洗管道→灌水 试验或通球试验（S）→管道防腐或隐蔽→用水器具安装（W）→整体 通水试验（S）。 2.3 室外给水：基槽开挖,垫层施工→管道安装（H）→冲洗管道 →水压试验（S）→防腐（W）→阀门消火栓等附属设施安装→通水试 验（S）→冲洗消毒。 2.4 室外排水：基槽开挖,垫层基础施工→管道安装（H）→窨井 等附属设施施工→灌水和通水试验（S）。 3. 给排水工程基本的控制因素、目标值及控制措施 3.1 施工前，应明确室内和室外的分界线，如果不同的区域由不 同的单位施工时，应明确接口位置并明确接口由谁来施工，确保各管 段相互连通。常规做法是由先施工的一方预留接口并通知后施工的一 方，由后施工的一方沟通接口。 3.2 管道有从基础或基础墙中穿过时，应在管道上方预留沉降 孔，避免建筑物沉降时压坏管道。但沉降孔应用柔性材料嵌填 密 实 。 - 4 - 3.3 支、吊架安装要符合规范要求，不得随意增加吊架间距、减 ...
