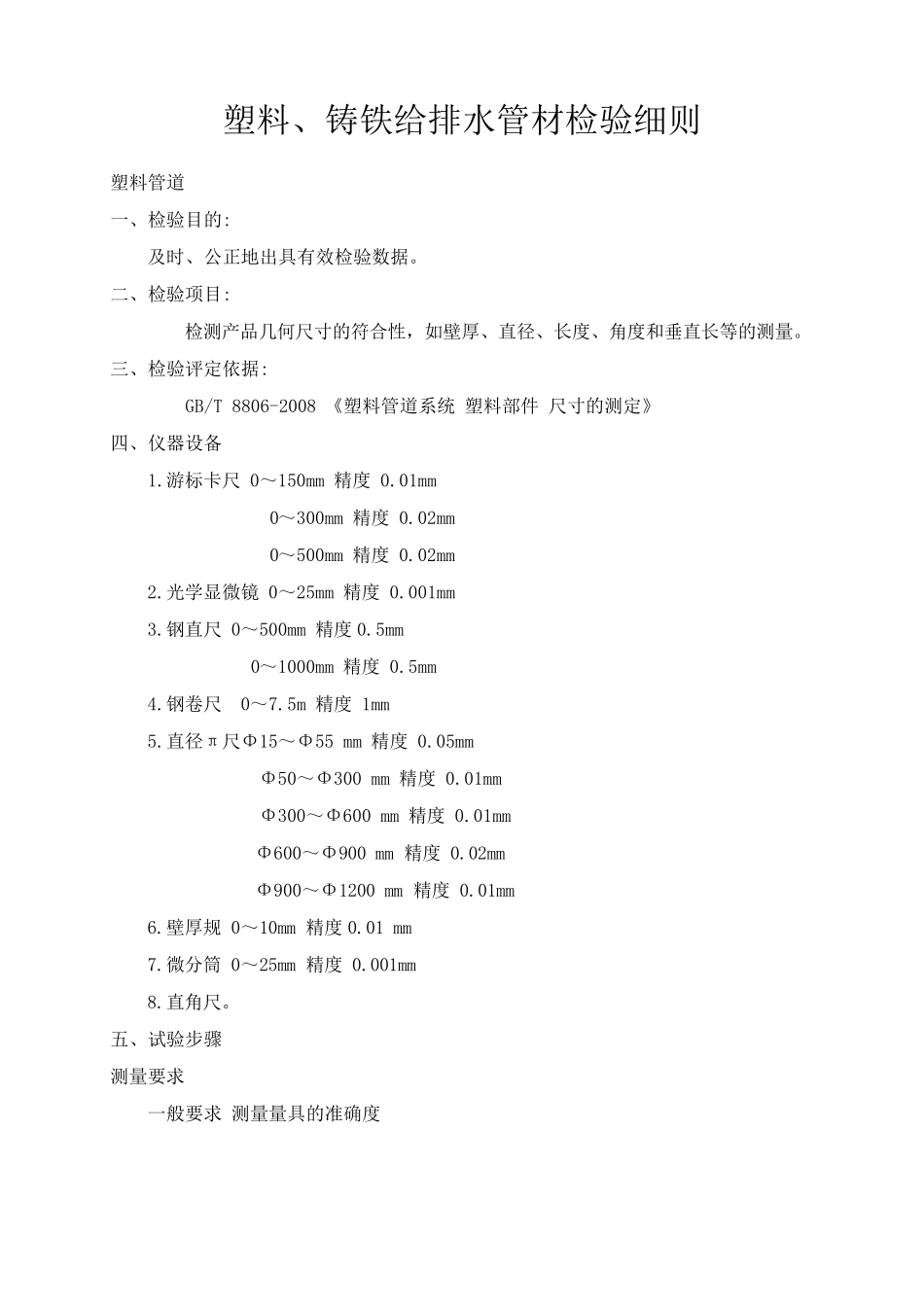

给排水管材检验细则_第1页
1/20
给排水管材检验细则_第2页
2/20

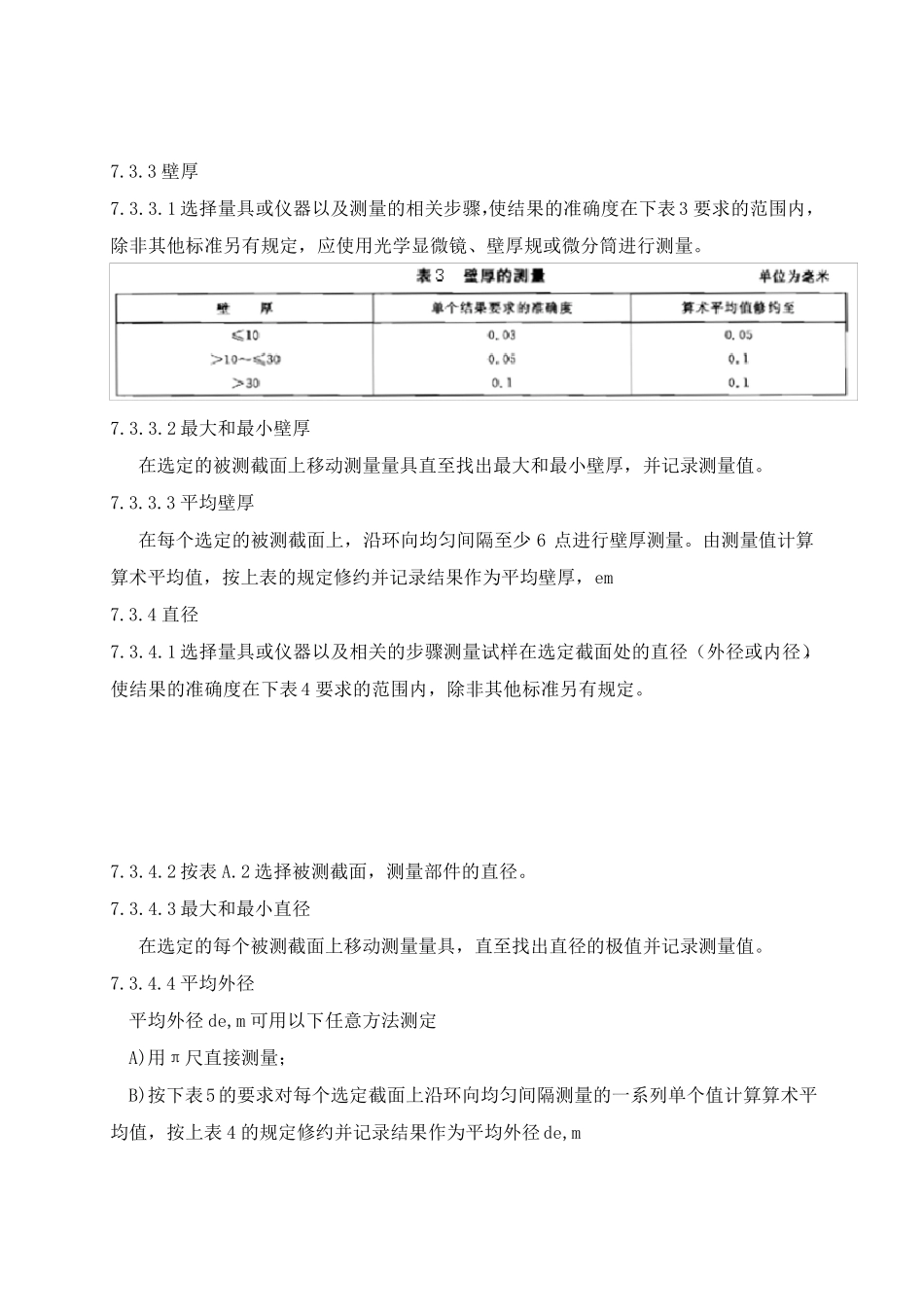

给排水管材检验细则_第3页
3/20
塑料、铸铁给排水管材检验细则 塑料管道 一、检验目的: 及时、公正地出具有效检验数据。 二、检验项目: 检测产品几何尺寸的符合性,如壁厚、直径、长度、角度和垂直长等的测量。 三、检验评定依据: GB/T 8806-2008 《塑料管道系统 塑料部件 尺寸的测定》 四、仪器设备 1.游标卡尺 0~150mm 精度 0.01mm 0~300mm 精度 0.02mm 0~500mm 精度 0.02mm 2.光学显微镜 0~25mm 精度 0.001mm 3.钢直尺 0~500mm 精度0.5mm 0~1000mm 精度 0.5mm 4.钢卷尺 0~7.5m 精度 1mm 5.直径π尺Φ15~Φ55 mm 精度 0.05mm Φ50~Φ300 mm 精度 0.01mm Φ300~Φ600 mm 精度 0.01mm Φ600~Φ900 mm 精度 0.02mm Φ900~Φ1200 mm 精度 0.01mm 6.壁厚规 0~10mm 精度0.01 mm 7.微分筒 0~25mm 精度 0.001mm 8.直角尺。 五、试验步骤 测量要求 一般要求 测量量具的准确度 7.3.3 壁厚 7.3.3.1 选择量具或仪器以及测量的相关步骤,使结果的准确度在下表3 要求的范围内,除非其他标准另有规定,应使用光学显微镜、壁厚规或微分筒进行测量。 7.3.3.2 最大和最小壁厚 在选定的被测截面上移动测量量具直至找出最大和最小壁厚,并记录测量值。 7.3.3.3 平均壁厚 在每个选定的被测截面上,沿环向均匀间隔至少6 点进行壁厚测量。由测量值计算算术平均值,按上表的规定修约并记录结果作为平均壁厚,em 7.3.4 直径 7.3.4.1 选择量具或仪器以及相关的步骤测量试样在选定截面处的直径(外径或内径),使结果的准确度在下表4 要求的范围内,除非其他标准另有规定。 7.3.4.2 按表A.2 选择被测截面,测量部件的直径。 7.3.4.3 最大和最小直径 在选定的每个被测截面上移动测量量具,直至找出直径的极值并记录测量值。 7.3.4.4 平均外径 平均外径de,m 可用以下任意方法测定 A)用π尺直接测量; B)按下表5 的要求对每个选定截面上沿环向均匀间隔测量的一系列单个值计算算术平均值,按上表4 的规定修约并记录结果作为平均外径de,m 7.3.4.5 平均内径 使用符合7.3.4.1 的量具,用以下任意方法测定: A)按上表5 的规定间隔测量一系列的单个值,对单个测量值计算算术平均值,按表4的规定修约并记录结果作为平均内径dim; B)用内径π尺直接测量。 7.3.4.6 中部直径 按7.3.3 或 7.3.4 测定的未经修约的值,用式(1)、式(2)、式(3)任一公式计算中部直径dm: dm=de.m-em…...
