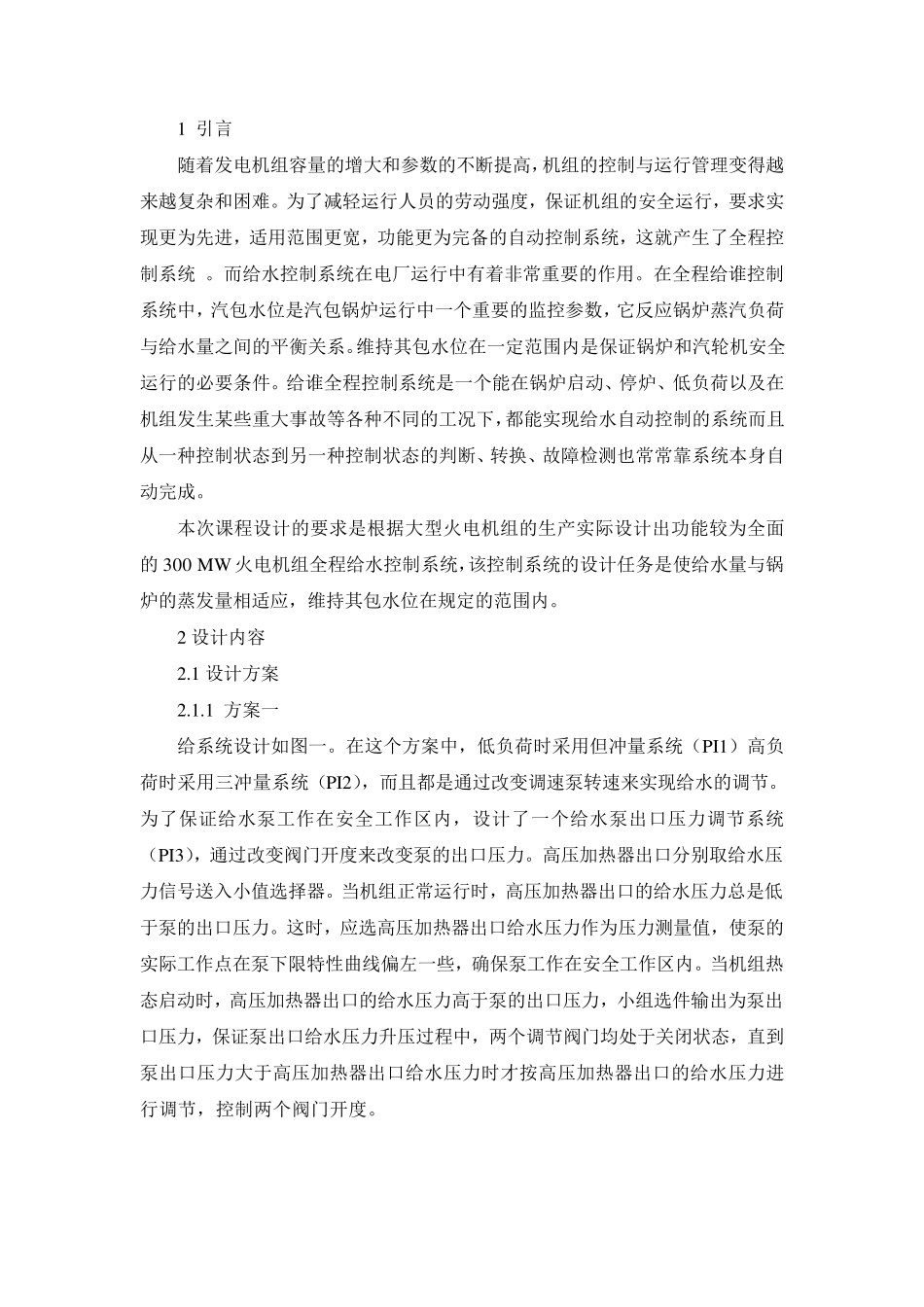

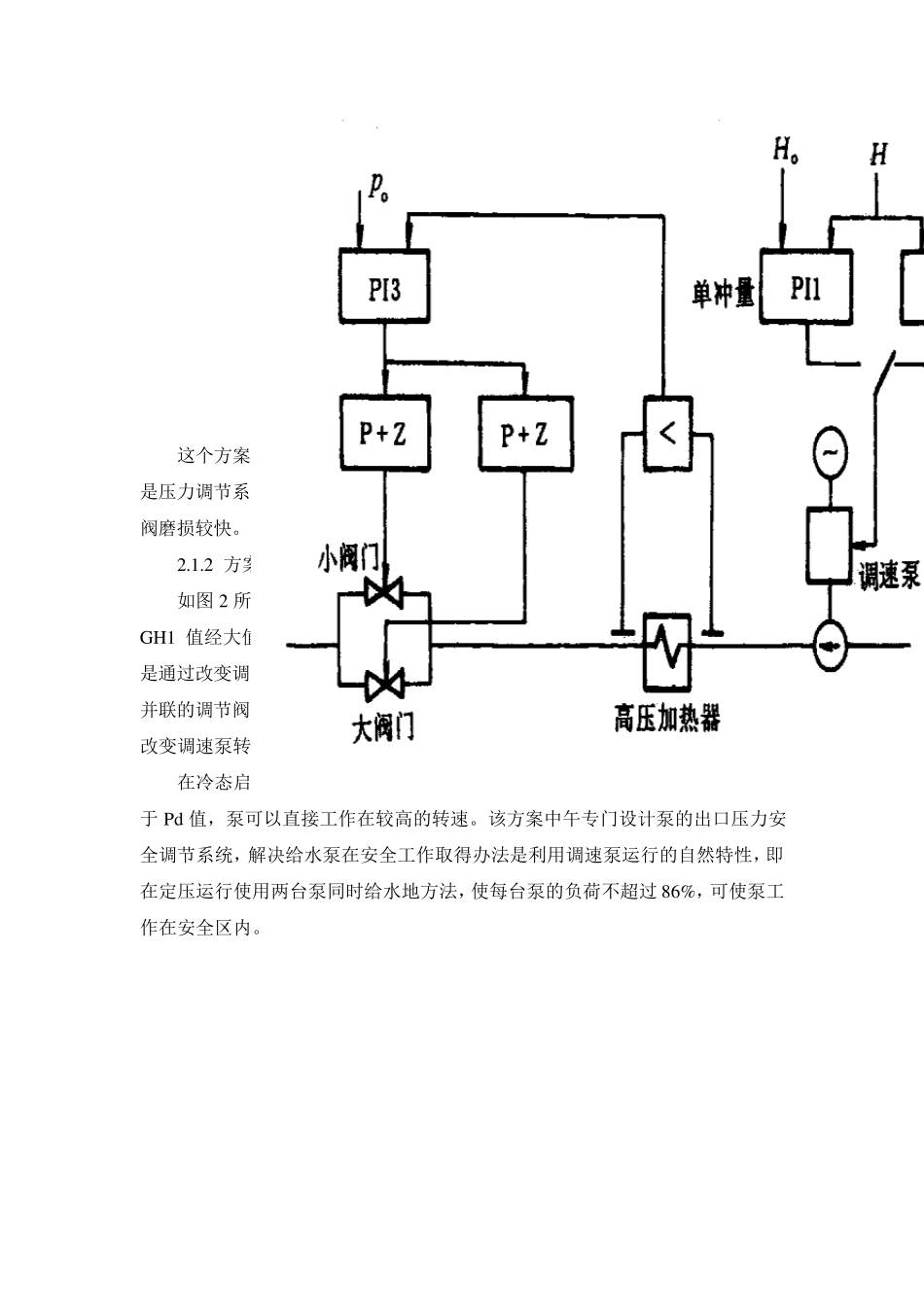

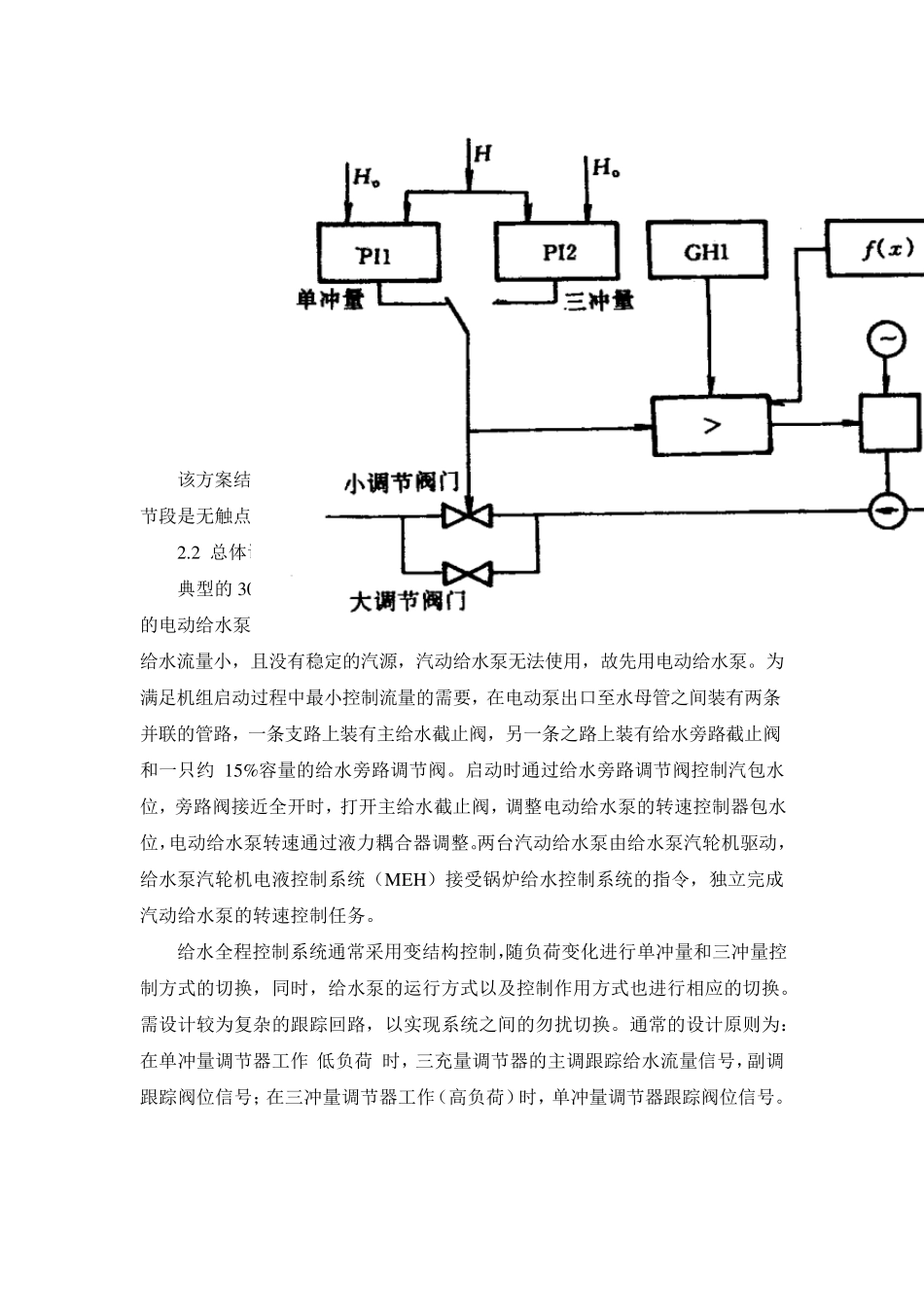

1 引言 随着发电机组容量的增大和参数的不断提高，机组的控制与运行管理变得越来越复杂和困难。为了减轻运行人员的劳动强度，保证机组的安全运行，要求实现更为先进，适用范围更宽，功能更为完备的自动控制系统，这就产生了全程控制系统 。而给水控制系统在电厂运行中有着非常重要的作用。在全程给谁控制系统中，汽包水位是汽包锅炉运行中一个重要的监控参数，它反应锅炉蒸汽负荷与给水量之间的平衡关系。维持其包水位在一定范围内是保证锅炉和汽轮机安全运行的必要条件。给谁全程控制系统是一个能在锅炉启动、停炉、低负荷以及在机组发生某些重大事故等各种不同的工况下，都能实现给水自动控制的系统而且从一种控制状态到另一种控制状态的判断、转换、故障检测也常常靠系统本身自动完成。 本次课程设计的要求是根据大型火电机组的生产实际设计出功能较为全面的300 MW 火电机组全程给水控制系统，该控制系统的设计任务是使给水量与锅炉的蒸发量相适应，维持其包水位在规定的范围内。 2 设计内容 2.1 设计方案 2.1.1 方案一 给系统设计如图一。在这个方案中，低负荷时采用但冲量系统（PI1）高负荷时采用三冲量系统（PI2），而且都是通过改变调速泵转速来实现给水的调节。为了保证给水泵工作在安全工作区内，设计了一个给水泵出口压力调节系统（PI3），通过改变阀门开度来改变泵的出口压力。高压加热器出口分别取给水压力信号送入小值选择器。当机组正常运行时，高压加热器出口的给水压力总是低于泵的出口压力。这时，应选高压加热器出口给水压力作为压力测量值，使泵的实际工作点在泵下限特性曲线偏左一些，确保泵工作在安全工作区内。当机组热态启动时，高压加热器出口的给水压力高于泵的出口压力，小组选件输出为泵出口压力，保证泵出口给水压力升压过程中，两个调节阀门均处于关闭状态，直到泵出口压力大于高压加热器出口给水压力时才按高压加热器出口的给水压力进行调节，控制两个阀门开度。 图一 方案一系统示意图 这个方案结构合理，经济性好，切换较简单，安全可靠性也较好，不足之处是压力调节系统和水位调节系统互相影响，同时两个系统切换动作频繁，使调节阀磨损较快。 2.1.2 方案二 如图2 所示。这是一个一段调节的方案，在肌肤何时采用 PI1 单冲量系统，GH1 值经大值选择器来控制调速泵，是泵维持在允许的最低转速。此时给水量是通过改变调节阀开度来调节的。高负荷时，阀门开到最大，为了减小阻力，把并联的调...
