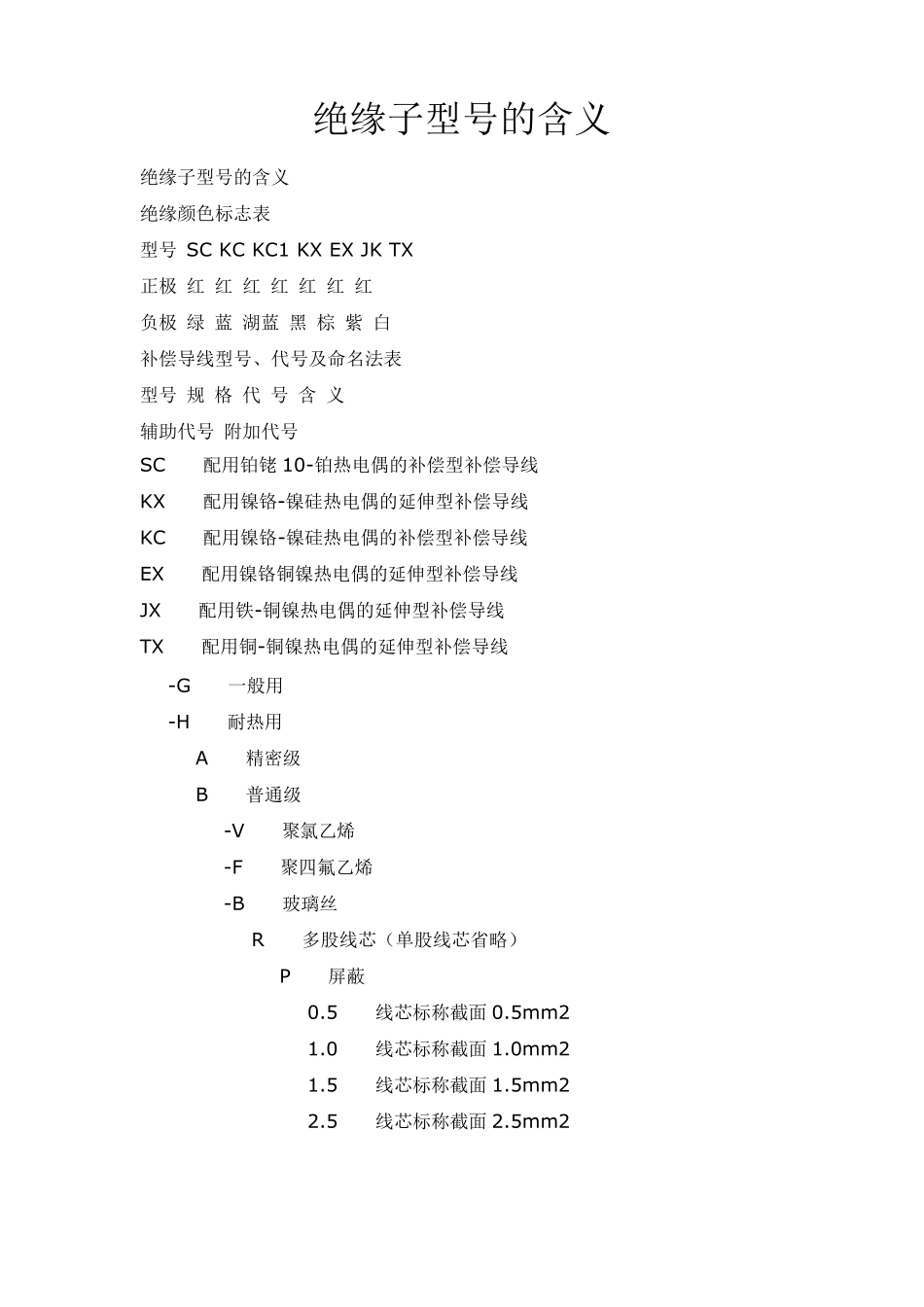

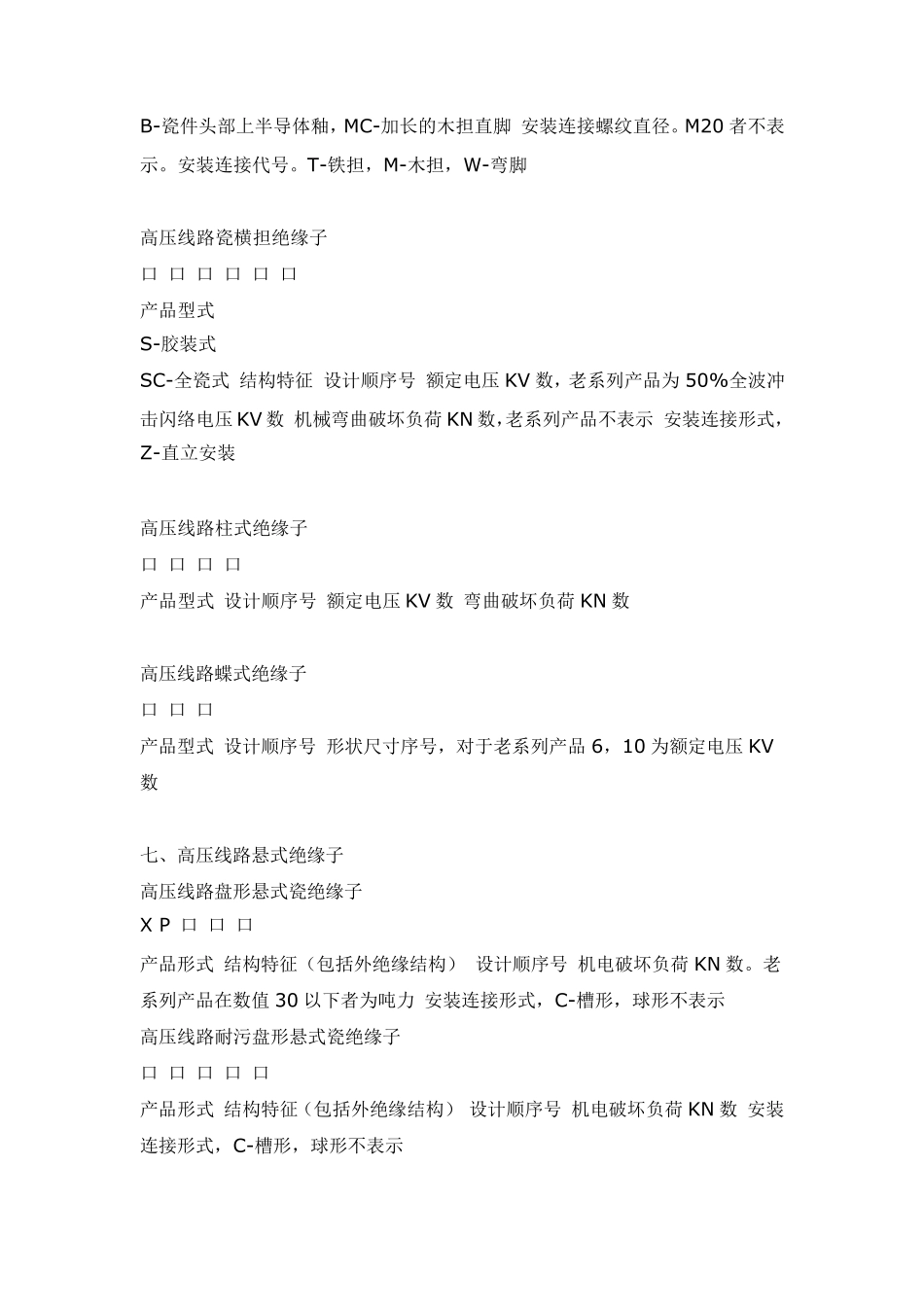

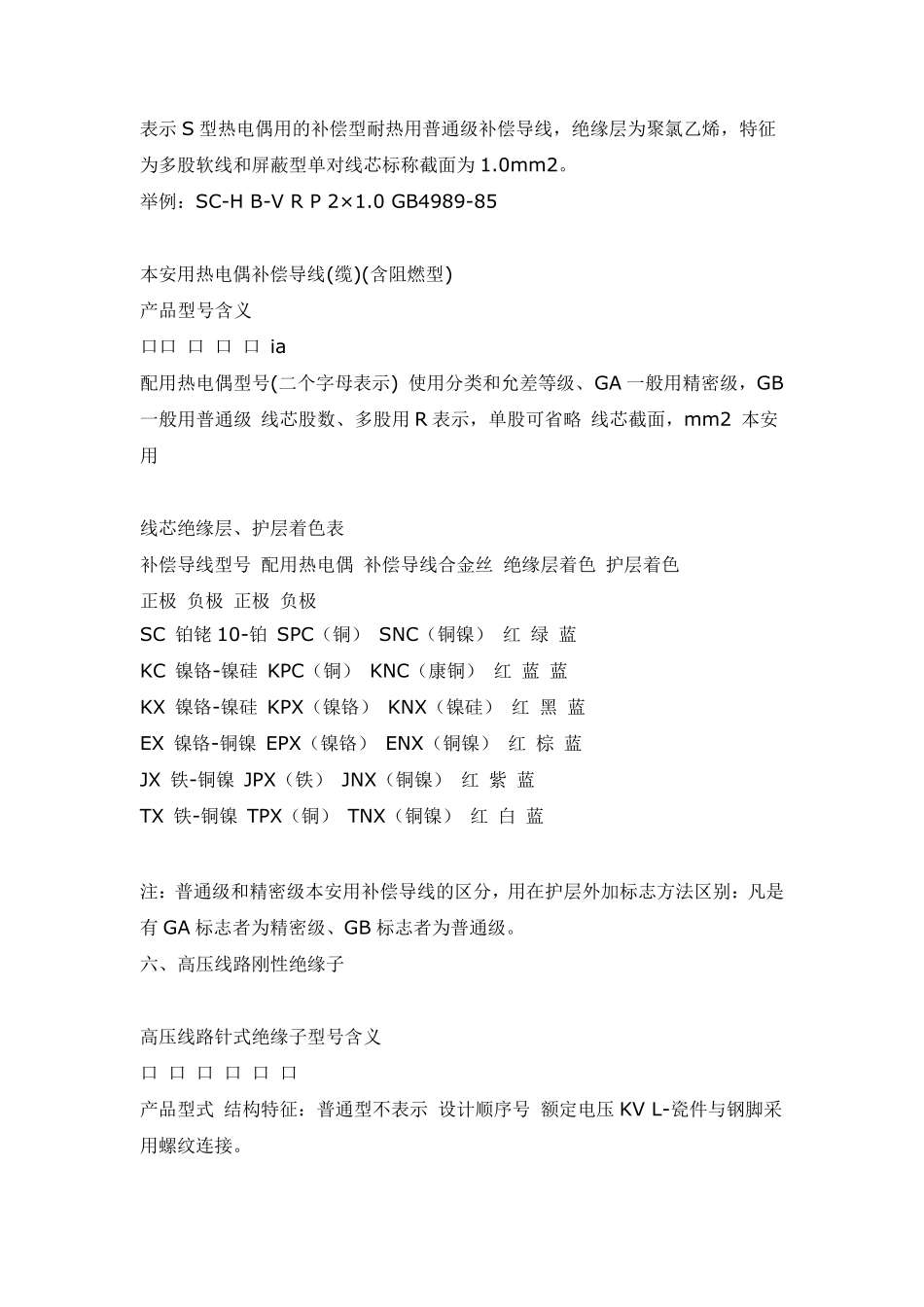

绝缘子型号的含义 绝缘子型号的含义 绝缘颜色标志表 型号 SC KC KC1 KX EX JK TX 正极 红 红 红 红 红 红 红 负极 绿 蓝 湖蓝 黑 棕 紫 白 补偿导线型号、代号及命名法表 型号 规 格 代 号 含 义 辅助代号 附加代号 SC 配用铂铑 10-铂热电偶的补偿型补偿导线 KX 配用镍铬-镍硅热电偶的延伸型补偿导线 KC 配用镍铬-镍硅热电偶的补偿型补偿导线 EX 配用镍铬铜镍热电偶的延伸型补偿导线 JX 配用铁-铜镍热电偶的延伸型补偿导线 TX 配用铜-铜镍热电偶的延伸型补偿导线 -G 一般用 -H 耐热用 A 精密级 B 普通级 -V 聚氯乙烯 -F 聚四氟乙烯 -B 玻璃丝 R 多股线芯(单股线芯省略) P 屏蔽 0.5 线芯标称截面 0.5m m 2 1.0 线芯标称截面 1.0m m 2 1.5 线芯标称截面 1.5m m 2 2.5 线芯标称截面 2.5m m 2 表示S 型热电偶用的补偿型耐热用普通级补偿导线,绝缘层为聚氯乙烯,特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。 举例:SC-H B-V R P 2×1.0 GB4989-85 本安用热电偶补偿导线(缆)(含阻燃型) 产品型号含义 口口 口 口 口 ia 配用热电偶型号(二个字母表示) 使用分类和允差等级、GA 一般用精密级,GB一般用普通级 线芯股数、多股用R 表示,单股可省略 线芯截面,mm2 本安用 线芯绝缘层、护层着色表 补偿导线型号 配用热电偶 补偿导线合金丝 绝缘层着色 护层着色 正极 负极 正极 负极 SC 铂铑 10-铂 SPC(铜) SNC(铜镍) 红 绿 蓝 KC 镍铬-镍硅 KPC(铜) KNC(康铜) 红 蓝 蓝 KX 镍铬-镍硅 KPX(镍铬) KNX(镍硅) 红 黑 蓝 EX 镍铬-铜镍 EPX(镍铬) ENX(铜镍) 红 棕 蓝 JX 铁-铜镍 JPX(铁) JNX(铜镍) 红 紫 蓝 TX 铁-铜镍 TPX(铜) TNX(铜镍) 红 白 蓝 注:普通级和精密级本安用补偿导线的区分,用在护层外加标志方法区别:凡是有 GA 标志者为精密级、GB 标志者为普通级。 六、高压线路刚性绝缘子 高压线路针式绝缘子型号含义 口 口 口 口 口 口 产品型式 结构特征:普通型不表示 设计顺序号 额定电压 KV L-瓷件与钢脚采用螺纹连接。 B-瓷件头部上半导体釉,MC-加长的木担直脚 安装连接螺纹直径。M20 者不表示。安装连接代号。T-铁担,M-木担,W-弯脚 高压线路瓷横担绝缘子 口 口 口 口 口 口 产品型式 S-胶装式 SC-全瓷式 结构...
