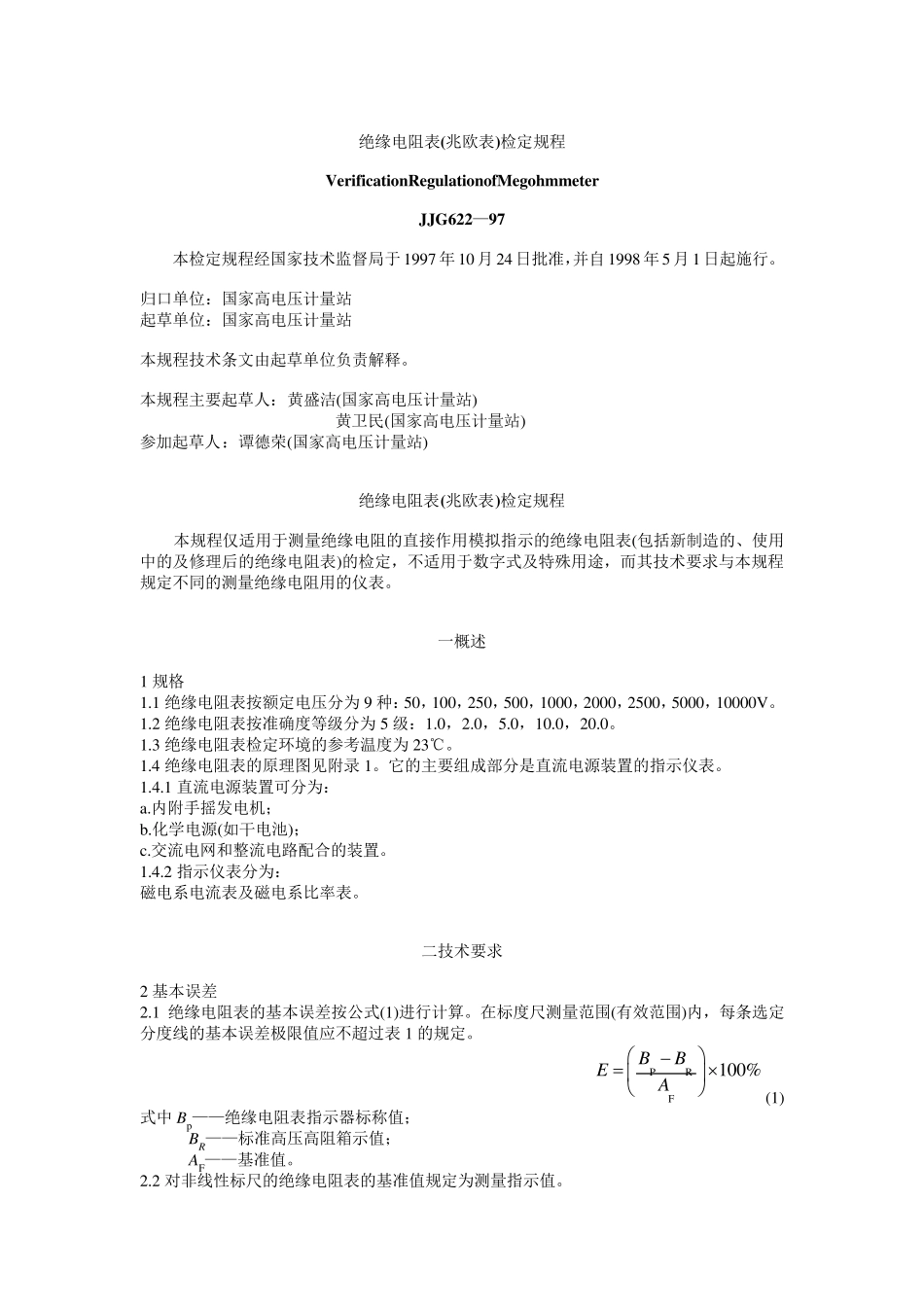

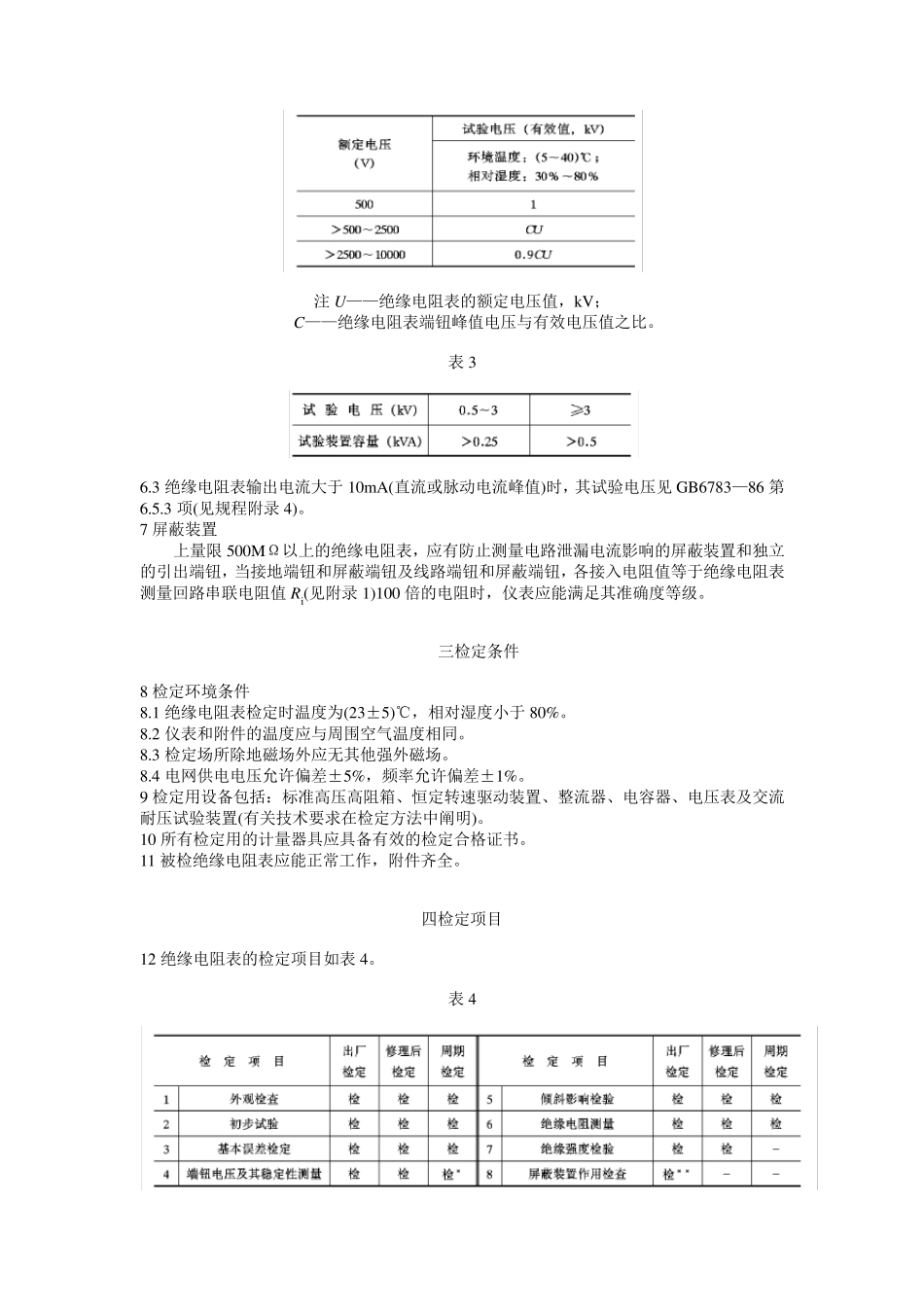

绝缘电阻表(兆欧表)检定规程 VerificationRegu lationofMegohmmeter JJG622—97 本检定规程经国家技术监督局于 1997 年 10 月 24 日批准,并自 1998 年 5 月 1 日起施行。 归口单位:国家高电压计量站 起草单位:国家高电压计量站 本规程技术条文由起草单位负责解释。 本规程主要起草人:黄盛洁(国家高电压计量站) 黄卫民(国家高电压计量站) 参加起草人:谭德荣(国家高电压计量站) 绝缘电阻表(兆欧表)检定规程 本规程仅适用于测量绝缘电阻的直接作用模拟指示的绝缘电阻表(包括新制造的、使用中的及修理后的绝缘电阻表)的检定,不适用于数字式及特殊用途,而其技术要求与本规程规定不同的测量绝缘电阻用的仪表。 一概述 1 规格 1.1 绝缘电阻表按额定电压分为 9 种:50,100,250,500,1000,2000,2500,5000,10000V。 1.2 绝缘电阻表按准确度等级分为 5 级:1.0,2.0,5.0,10.0,20.0。 1.3 绝缘电阻表检定环境的参考温度为 23℃。 1.4 绝缘电阻表的原理图见附录 1。它的主要组成部分是直流电源装置的指示仪表。 1.4.1 直流电源装置可分为: a.内附手摇发电机; b.化学电源(如干电池); c.交流电网和整流电路配合的装置。 1.4.2 指示仪表分为: 磁电系电流表及磁电系比率表。 二技术要求 2 基本误差 2.1 绝缘电阻表的基本误差按公式(1)进行计算。在标度尺测量范围(有效范围)内,每条选定分度线的基本误差极限值应不超过表1 的规定。 (1) 式中 Bp——绝缘电阻表指示器标称值; BR——标准高压高阻箱示值; AF——基准值。 2.2 对非线性标尺的绝缘电阻表的基准值规定为测量指示值。 PRF100%BBEA2.3 对非线性标尺的绝缘电阻表的量程划分为三个区段(Ⅰ,Ⅱ,Ⅲ),如图1 所示。 图1 绝缘电阻表量程区段 2.4Ⅱ区段长度由厂家提出,但不得小于标尺全长的50%。Ⅰ区段为起始刻度点到Ⅱ区段起始点,Ⅲ区段为Ⅱ区段终点到最大有效量程点。 2.5Ⅱ区段为高准确度区,Ⅰ和Ⅲ区段为低准确度区。表1 为绝缘电阻表准确度等级与各区段允许误差限值的关系。 表1 3 绝缘电阻 绝缘电阻表的测量线路与外壳之间的绝缘电阻在标准条件下,当额定电压小于或等于1kV时,应高于20MΩ;当额定电压大于1kV 时,应高于30MΩ。 4 倾斜影响 绝缘电阻表的工作位置向任一方向倾斜5°,其指示值的改变不应超过基本误差极限值的50%。 5 端钮电压及其稳定性 5.1 绝缘电阻表在...
