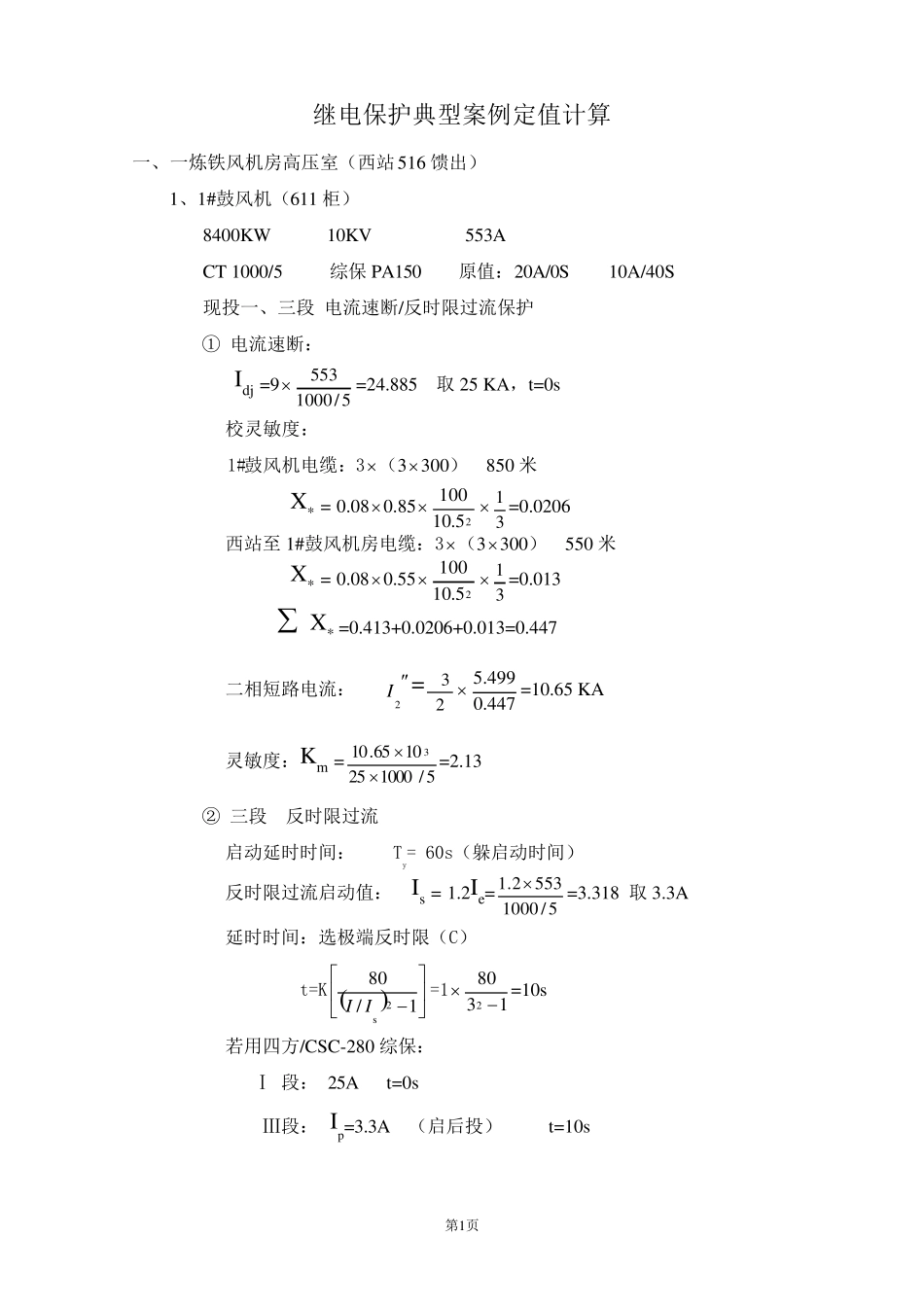

继电保护典型案例定值计算VIP免费

第1页 继电保护典型案例定值计算 一、一炼铁风机房高压室（西站516 馈出） 1、1#鼓风机（611 柜） 8400KW 10KV 553A CT 1000/5 综保PA150 原值：20A/0S 10A/40S 现投一、三段 电流速断/反时限过流保护 ① 电流速断： Idj =95/1000553=24.885 取25 KA，t=0s 校灵敏度： 1#鼓风机电缆：3（3300） 850 米 X* = 0.080.8525.10100 31 =0.0206 西站至1#鼓风机房电缆：3（3300） 550 米 X* = 0.080.5525.10100 31 =0.013  X* =0.413+0.0206+0.013=0.447 二相短路电流： 2I =23 447.0499.5=10.65 KA 灵敏度：Km =5/1000251065.103=2.13 ② 三段 反时限过流 启动延时时间： Ty= 60s（躲启动时间） 反时限过流启动值： Is = 1.2Ie=5/10005531.2=3.318 取3.3A 延时时间：选极端反时限（C） t=K  1/802sII=113802 =10s 若用四方/CSC-280 综保： Ⅰ 段： 25A t=0s Ⅲ段： Ip=3.3A （启后投） t=10s 第2页 2、一炼铁风机房高压室1#、2#、3#、4#进线（至西站516、524、533） CT2000/5 综保PA150 原值：10A/0s， 5A/41s 现不设保护。 母联也不设保护。 3、西站一炼铁馈出线（516、524、533） 516 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S 524 CT800/5 DVP-9332 原值：30A/0.3S 23A/1.3S 533 CT1500/5 CSC-280 原值：16A/0.3S 12.3A/1.3S 现只设定时限保护： 可带两段风机房母线/正常运行状态下，可启动一台风机，并留1.2 倍可靠系数。 ① Idj =5/8002.14553600=21.09 取 21A，t=0.5s（516、524 柜） ② Idj =5/15002.14553600=11.24 取 11A，t=0.5s（533 柜） 二、四炼铁风机房高压室 1、1#、2#鼓风机（631、621） 18000KW 1179A CT1500/5 因泰莱 原值：15.72A/0S 5.5A/0.5S 一段过流速断： Idj =55/15001179 =19.65 取 20A，t=0s 保护灵敏度系数：Km =5/15002013100=2.18 注：可以保留原整定值 15.72A（4Ie），此时Km=2.78 三段反时限：Ty= 60s Is =5/150011792.1=4.716 取 4.7 A，t=10s 若用四方/CSC-280，投一、三段保护： 过流：Idj =20A, t=0s 反时限：Ip=4.7A，（电机启完后投三段保护） t=10s 2、进线 1#进线（601） CT2000/5 原值：12A/0S 8A/1S 2#进线（602） CT2500/5 原值：7A/0.1S 6A/2S ...
