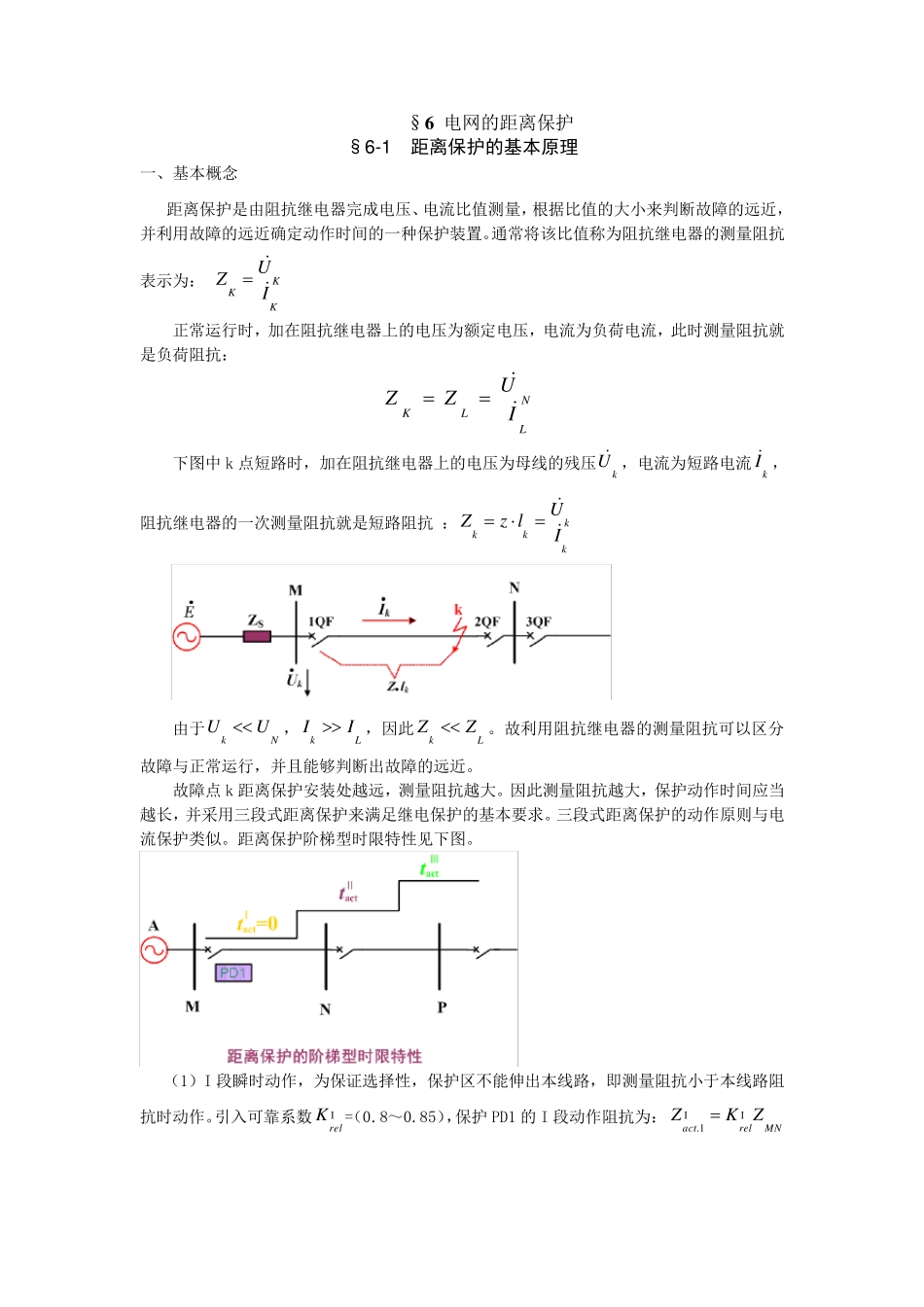

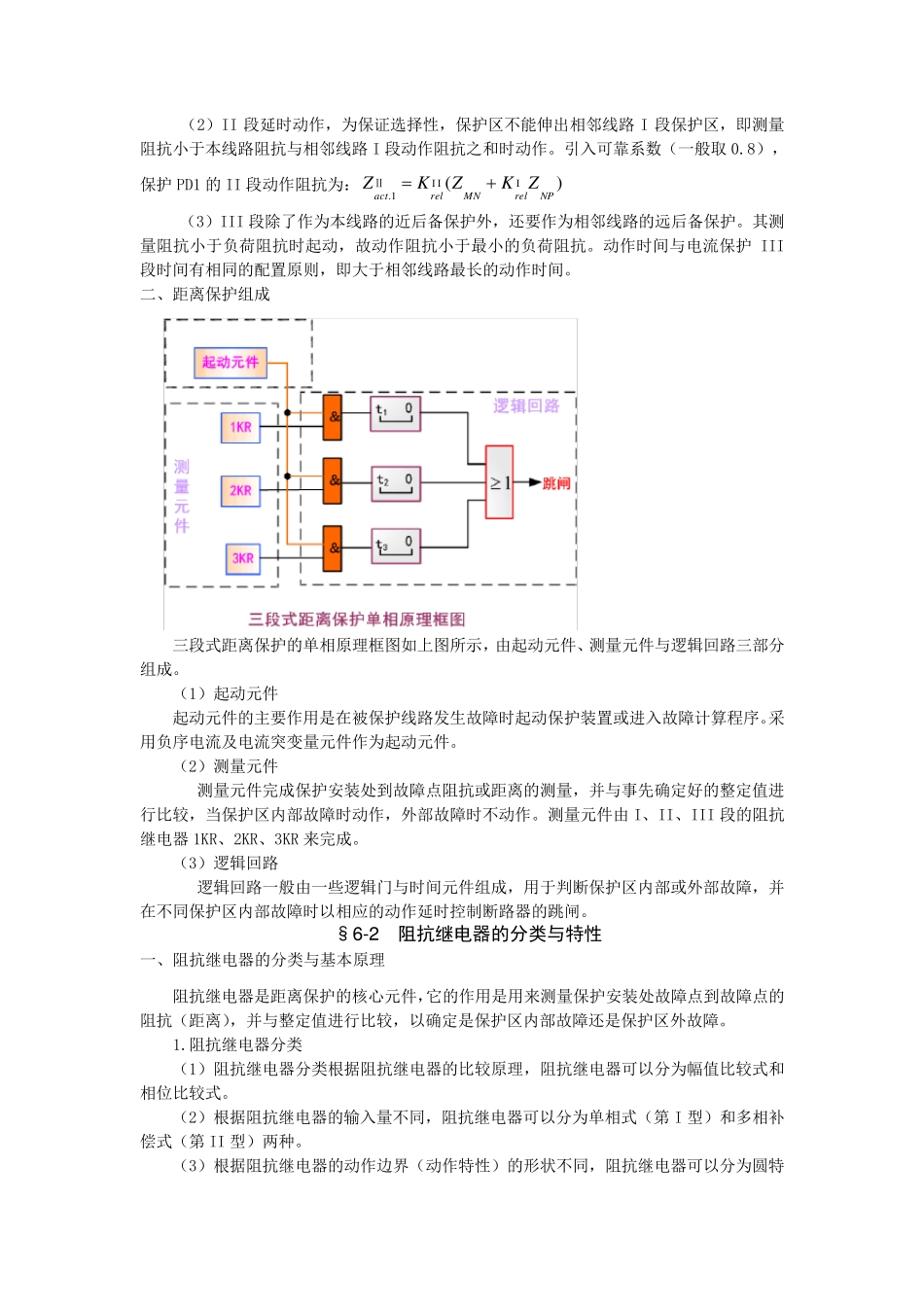

西 安 电 力 高 等 专科学校继电 保护课程教案 授课顺序 课时数 2 累计课时 章节名称 第五章 电网的距离保护 教学目的 1.了解距离保护的构成； 2. 理解距离保护的基本原理、动作特性； 3. 掌握单相式阻抗继电器的动作特性及动作方程。 教学重点: （1）距离保护的基本原理； （2）方向阻抗继电器的动作特性。 教学难点及突破难点的办法 教学难点：距离保护的基本原理；方向阻抗继电器的动作特性。 突破难点的办法：动画演示三段式距离保护的动作行为，便于学生理解三段式距离保护的原理。通过比较各种特性阻抗继电器的动作特性理解方向阻抗继电器的动作特性。 布置作业 思考题：1 、3 习题：2 、4 参考书目 1 ．《电力系统继电保护原理》 天津大学（第三版） 贺家李，宋从矩主编 2 ．《电力系统继电保护》 第二版 许建安主编 中国水利水电出版社 3 ． 《电力系统继电保护》 张保会 等主编 中国电力出版社 课 堂 教 学 环 节 一、提问复习 电流电压保护优点和缺点是什么？ 二、引入新课 6.1 距离保护的基本原理 6.2 阻抗继电器 三、本节课小结： (1) 距离保护的基本原理 (2) 单相式圆特性阻抗继电器的动作特性与动作方程 (3) 圆特性的方向阻抗继电器的测量阻抗、整定阻抗、动作阻抗的概念 §6 电网的距离保护 §6 -1 距离保护的基本原理 一、基本概念 距离保护是由阻抗继电器完成电压、电流比值测量，根据比值的大小来判断故障的远近，并利用故障的远近确定动作时间的一种保护装置。通常将该比值称为阻抗继电器的测量阻抗表示为： KKKIUZ 正常运行时，加在阻抗继电器上的电压为额定电压，电流为负荷电流，此时测量阻抗就是负荷阻抗： LNLKIUZZ 下图中 k 点短路时，加在阻抗继电器上的电压为母线的残压kU ，电流为短路电流kI ，阻抗继电器的一次测量阻抗就是短路阻抗 ：kkkkIUlzZ 由于NkUU ，LkII ，因此LkZZ 。故利用阻抗继电器的测量阻抗可以区分故障与正常运行，并且能够判断出故障的远近。 故障点 k 距离保护安装处越远，测量阻抗越大。因此测量阻抗越大，保护动作时间应当越长，并采用三段式距离保护来满足继电保护的基本要求。三段式距离保护的动作原则与电流保护类似。距离保护阶梯型时限特性见下图。 （1）I 段瞬时动作，为保证选择性，保护区不能伸出本线路，即测量阻抗小于本线路阻抗时动作。引入可...
