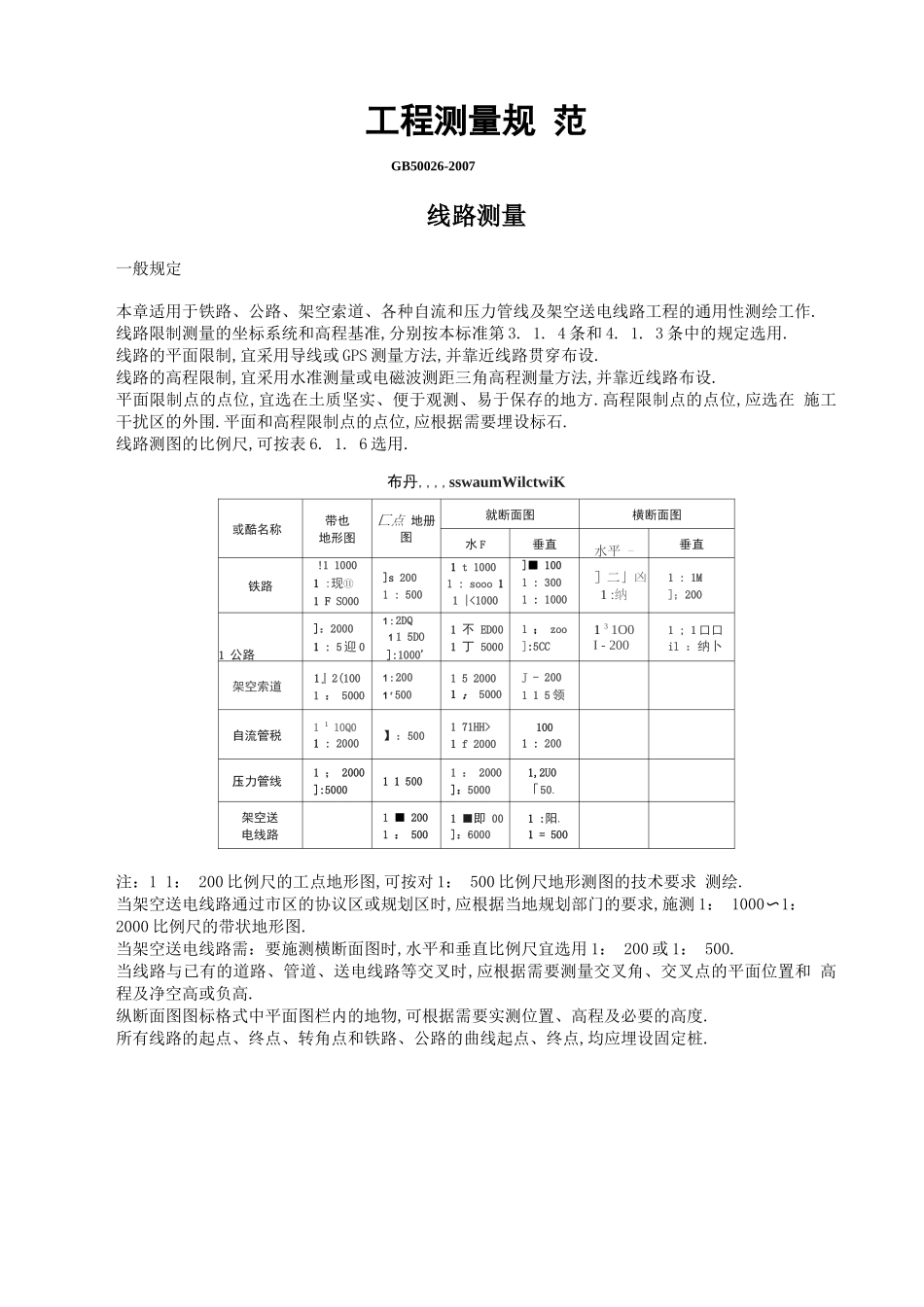

工程测量规 范GB50026-2007线路测量一般规定本章适用于铁路、公路、架空索道、各种自流和压力管线及架空送电线路工程的通用性测绘工作.线路限制测量的坐标系统和高程基准,分别按本标准第 3. 1. 4 条和 4. 1. 3 条中的规定选用.线路的平面限制,宜采用导线或 GPS 测量方法,并靠近线路贯穿布设.线路的高程限制,宜采用水准测量或电磁波测距三角高程测量方法,并靠近线路布设.平面限制点的点位,宜选在土质坚实、便于观测、易于保存的地方.高程限制点的点位,应选在 施工干扰区的外围.平面和高程限制点的点位,应根据需要埋设标石.线路测图的比例尺,可按表 6. 1. 6 选用.布丹,,,,sswaumWilctwiK或酷名称带也地形图匚点 地册图就断面图横断面图水 F垂直水平 -垂直铁路!1 10001 :现⑪1 F SO00]s 2001 : 5001 t 10001 : sooo 1 1 |<1000]■ 1001 : 3001 : 1000］二」凶1 :纳1 : 1M]；2001 公路]：20001 : 5 迎 01 : 2DQ1 1 5DO ]:1000'1 不 ED001 丁 50001 ； zoo]:5CC1 3 1O0I - 2001 ; 1 口口il ：纳卜架空索道1』2(1001 ： 50001 : 2001 r 5001 5 20001 ； 5000J - 2001 1 5 领自流管税1 1 10Q01 : 2000】：5001 71HH>1 f 20001001 : 200压力管线1 ； 2000]:50001 1 5001 ： 2000]：50001,2U0「50.架空送电线路1 ■ 2001 ： 5001 ■即 00]：60001 :阳.1 = 500注：1 1： 200 比例尺的工点地形图,可按对 1： 500 比例尺地形测图的技术要求 测绘.当架空送电线路通过市区的协议区或规划区时,应根据当地规划部门的要求,施测 1： 1000〜1：2000 比例尺的带状地形图.当架空送电线路需：要施测横断面图时,水平和垂直比例尺宜选用 1： 200 或 1： 500.当线路与已有的道路、管道、送电线路等交叉时,应根据需要测量交叉角、交叉点的平面位置和 高程及净空高或负高.纵断面图图标格式中平面图栏内的地物,可根据需要实测位置、高程及必要的高度.所有线路的起点、终点、转角点和铁路、公路的曲线起点、终点,均应埋设固定桩.线路施工前,应对其定测线路进行复测,满足要求前方可放样.铁路、公路测量 高速公路和一级公路的限制测量.平面限制可采用 GPS 测量和导线测量等方法,按本标准第3. 2 节、3.3 节中的有关规定执行,导线总长可放宽一倍；高程限制应布设成附合路线,按本 标准第 4. 2 节中四等水准测量的有关规定执行.铁路、二级及以下...
