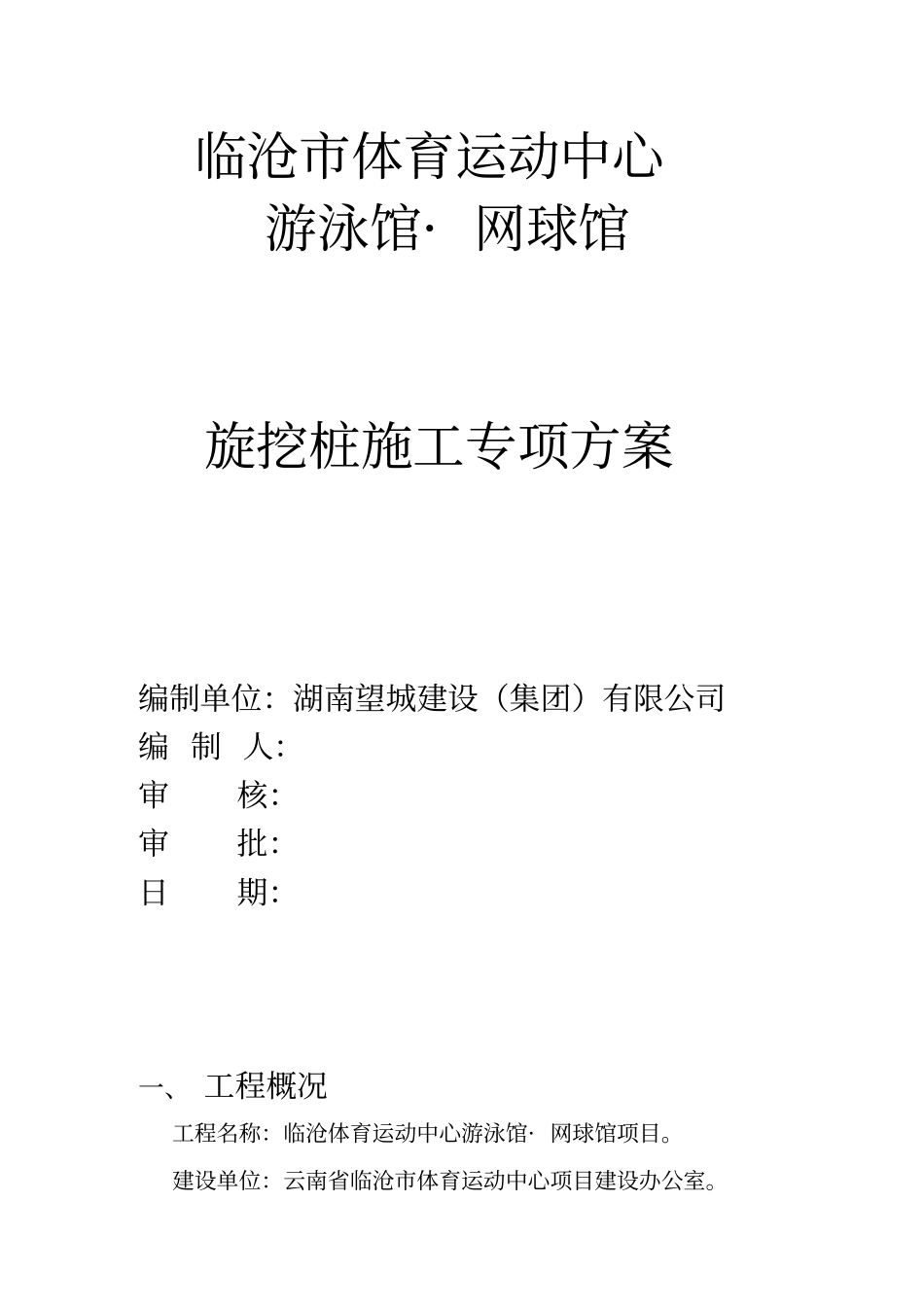

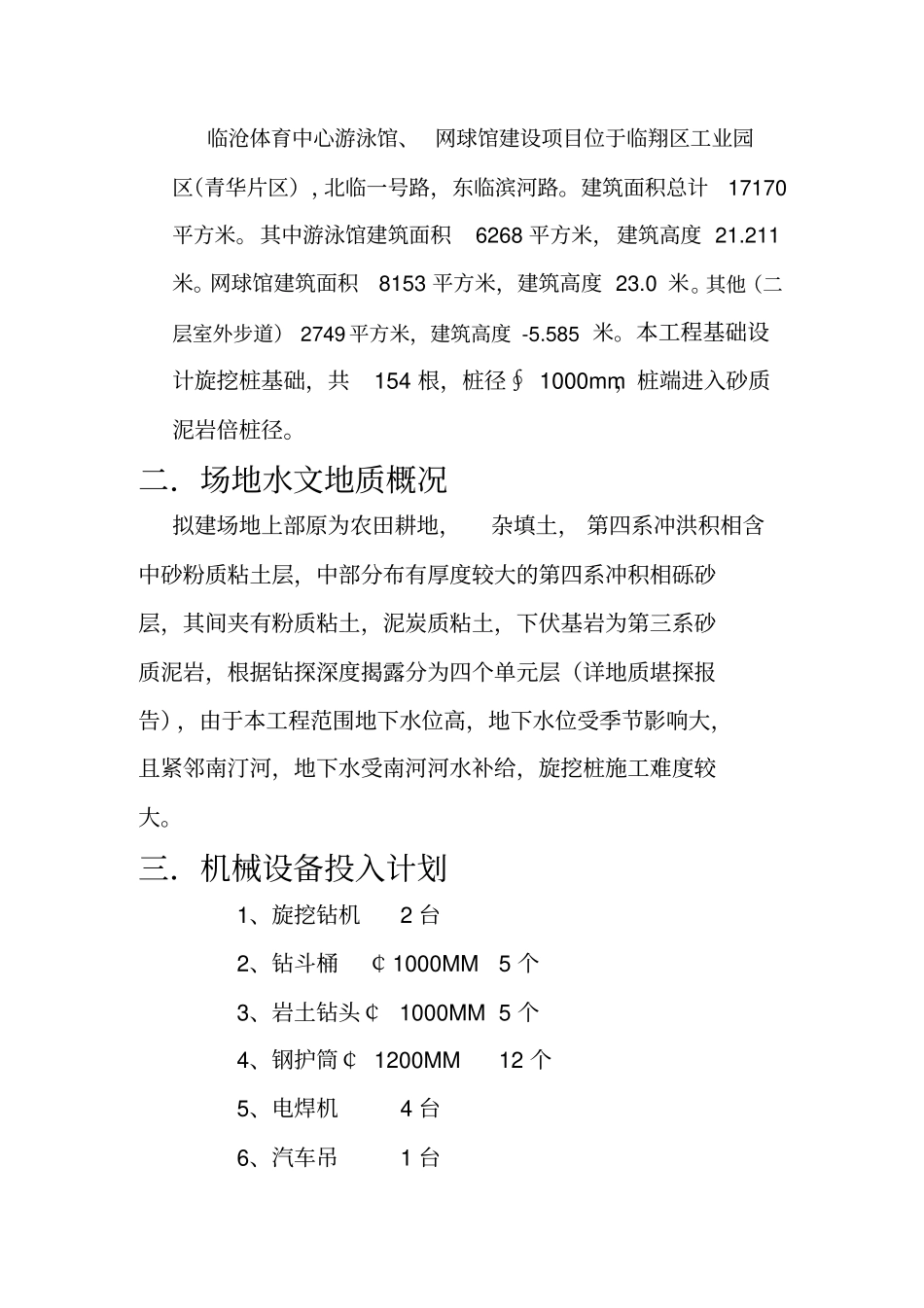

临沧市体育运动中心游泳馆· 网球馆旋挖桩施工专项方案编制单位：湖南望城建设（集团）有限公司编 制 人：审核：审批：日期：一、 工程概况工程名称：临沧体育运动中心游泳馆· 网球馆项目。建设单位：云南省临沧市体育运动中心项目建设办公室。临沧体育中心游泳馆、 网球馆建设项目位于临翔区工业园区（青华片区），北临一号路，东临滨河路。建筑面积总计17170平方米。其中游泳馆建筑面积6268 平方米，建筑高度 21.211米。网球馆建筑面积8153 平方米，建筑高度 23.0 米。其他（二层室外步道） 2749 平方米，建筑高度 -5.585 米。本工程基础设计旋挖桩基础，共154 根，桩径∮ 1000mm，桩端进入砂质泥岩倍桩径。二．场地水文地质概况拟建场地上部原为农田耕地，杂填土， 第四系冲洪积相含中砂粉质粘土层，中部分布有厚度较大的第四系冲积相砾砂层，其间夹有粉质粘土，泥炭质粘土，下伏基岩为第三系砂质泥岩，根据钻探深度揭露分为四个单元层（详地质堪探报告），由于本工程范围地下水位高，地下水位受季节影响大，且紧邻南汀河，地下水受南河河水补给，旋挖桩施工难度较大。三．机械设备投入计划1、旋挖钻机2 台2、钻斗桶￠1000MM 5 个3、岩土钻头￠ 1000MM 5 个4、钢护筒￠ 1200MM 12 个5、电焊机4 台6、汽车吊1 台7、钢筋切断机2 台8、空压机1 台9、水平仪1 台10、全站仪1 台11、余泥运输车2 台12、挖土机1 台四、劳动力计划根据本工程的实际情况，为了加快旋挖桩施工进度，决定采用二班作业制，24 小时连续作业。1、每台旋挖钻机每班6 人，早晚二班，共24 人。2、下钢筋笼，砼灌注班每班6 人，早晚二班，共12 人。3、钢筋笼制作及电焊，每班电焊工4 人，钢筋工6 人。4、吊车司机每班1 人，共 2 人。5、挖机司机每班1 人，共 2 人。6、电工每班1 人，共 2 人。7、普工每班5 人，共 10 人。五、施工进度计划（详见总进度横道图）六、主要施工方法及技术措施根据本工程的特点，设计要求，地质情况，给合公司以往的施工经验， 为确保工程的施工质量和进度，我公司投入先进的旋挖钻孔设备进行施工，具体施工工艺如下：1. 测量定位采用全站仪根据业主提供的定位控制坐标引测，对建筑物进行定位，并做好控制点的保护工作，然后采用经纬仪及水准仪对桩位进行施测，用木桩加铁钉标定各桩位中心点，并将高程控制点引入场内，报业主及监理单位复核无误后方可施工。2. 钻机就位钻机就位质量好坏关...
