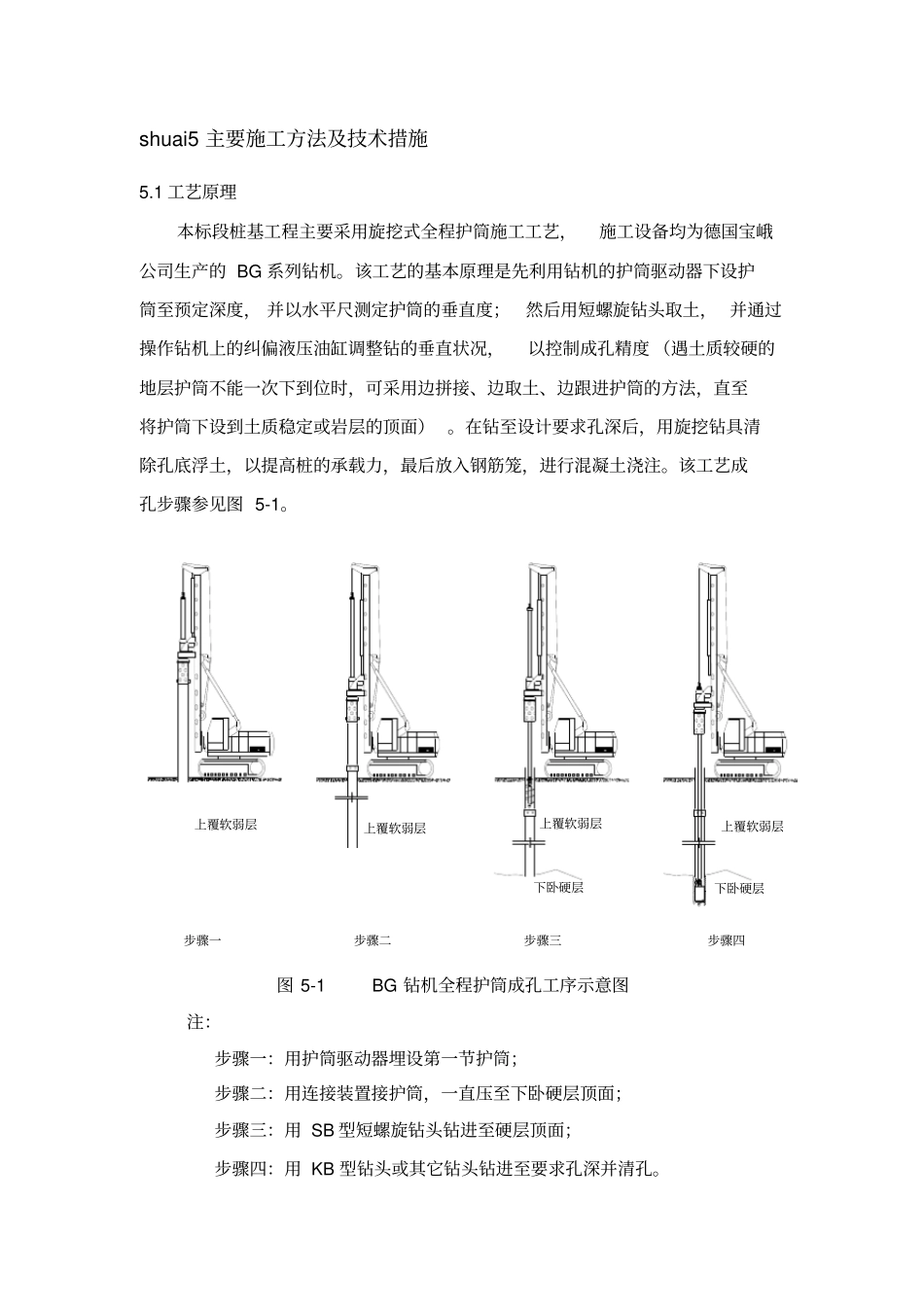

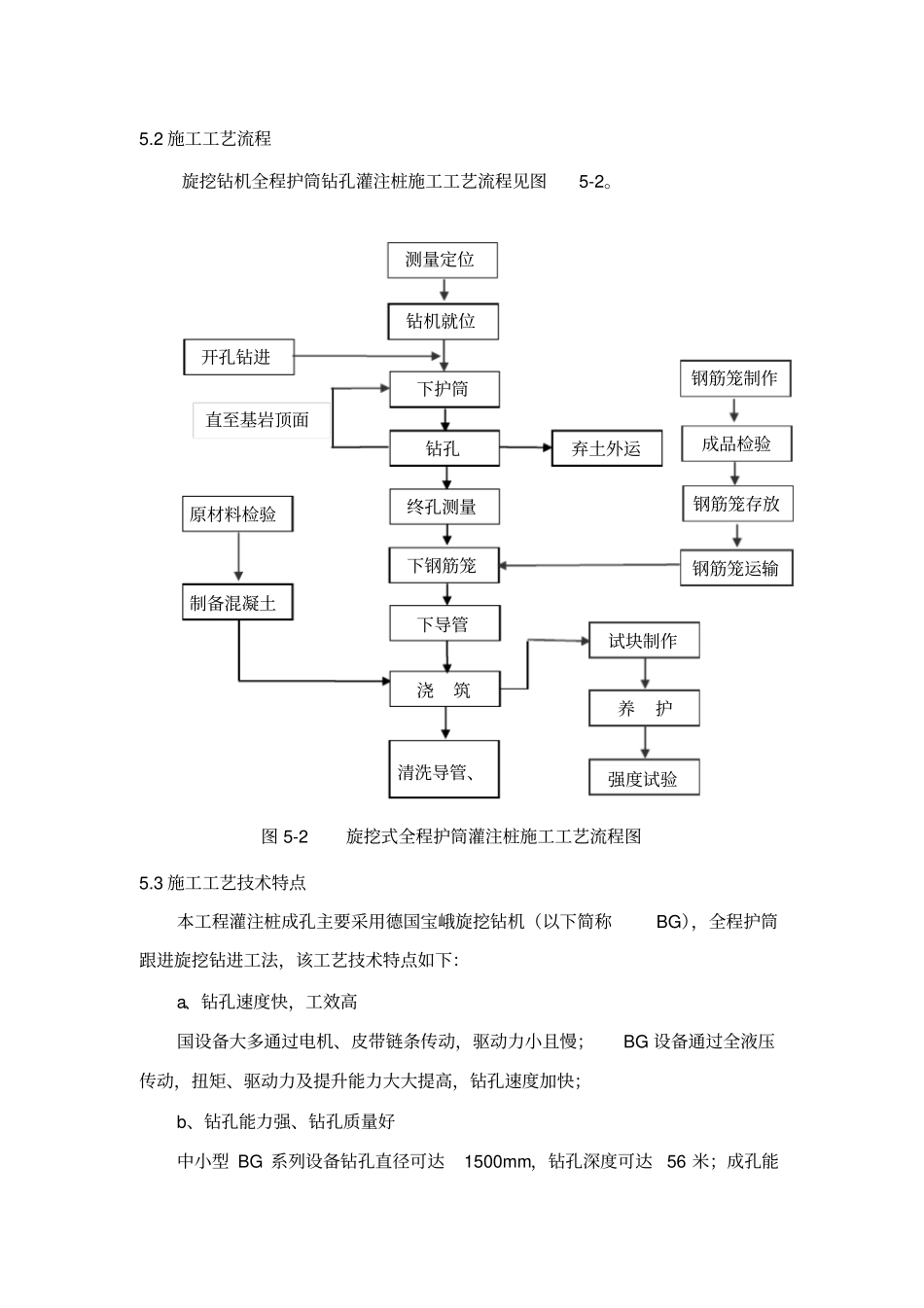

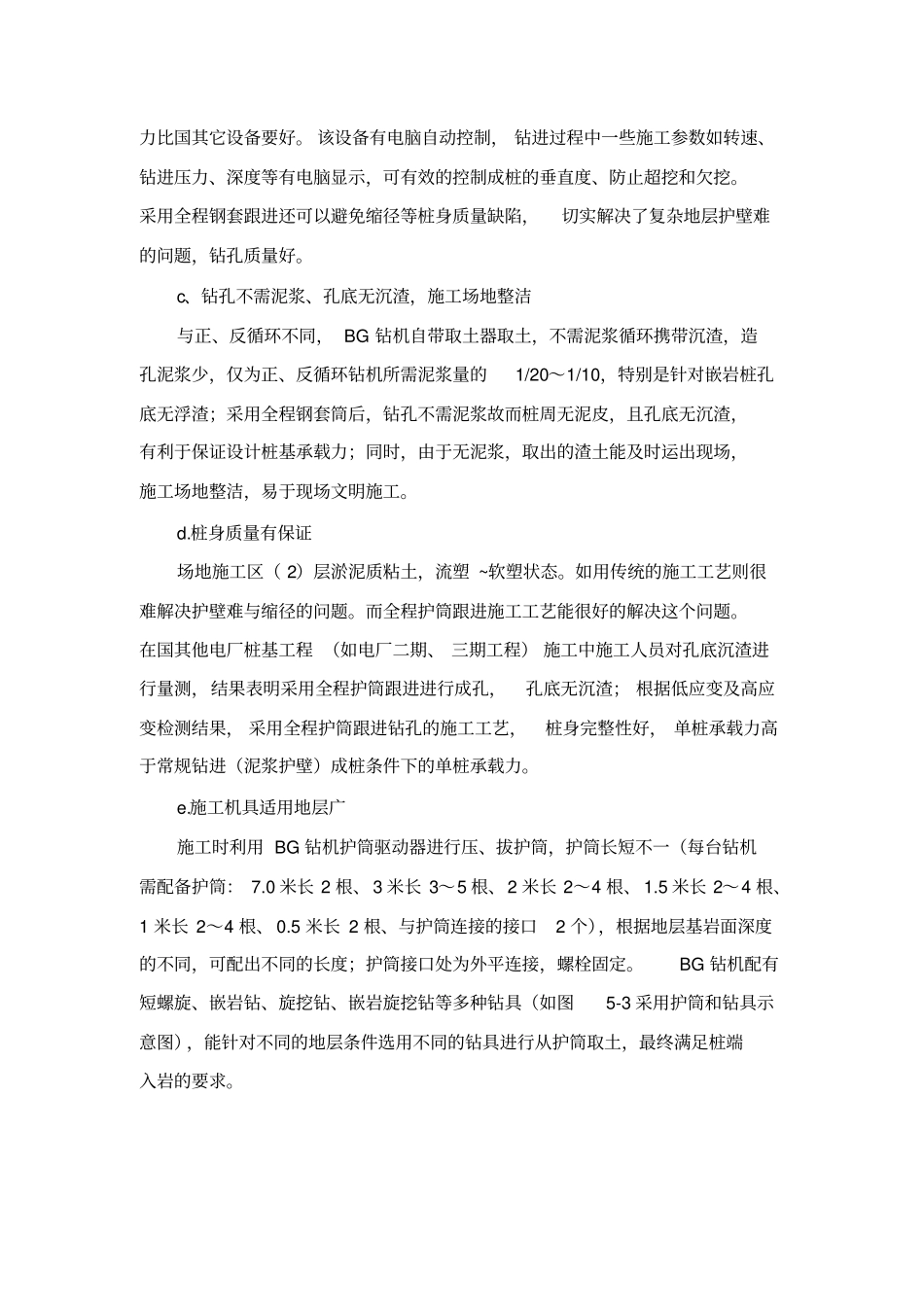

shuai5 主要施工方法及技术措施5.1 工艺原理本标段桩基工程主要采用旋挖式全程护筒施工工艺,施工设备均为德国宝峨公司生产的 BG 系列钻机。该工艺的基本原理是先利用钻机的护筒驱动器下设护筒至预定深度, 并以水平尺测定护筒的垂直度;然后用短螺旋钻头取土, 并通过操作钻机上的纠偏液压油缸调整钻的垂直状况,以控制成孔精度 (遇土质较硬的地层护筒不能一次下到位时,可采用边拼接、边取土、边跟进护筒的方法,直至将护筒下设到土质稳定或岩层的顶面) 。在钻至设计要求孔深后,用旋挖钻具清除孔底浮土,以提高桩的承载力,最后放入钢筋笼,进行混凝土浇注。该工艺成孔步骤参见图 5-1。图 5-1 BG 钻机全程护筒成孔工序示意图注:步骤一:用护筒驱动器埋设第一节护筒;步骤二:用连接装置接护筒,一直压至下卧硬层顶面;步骤三:用 SB 型短螺旋钻头钻进至硬层顶面;步骤四:用 KB 型钻头或其它钻头钻进至要求孔深并清孔。步骤一步骤二上覆软弱层上覆软弱层步骤三步骤四下卧硬层上覆软弱层下卧硬层上覆软弱层5.2 施工工艺流程旋挖钻机全程护筒钻孔灌注桩施工工艺流程见图5-2。图 5-2 旋挖式全程护筒灌注桩施工工艺流程图5.3 施工工艺技术特点本工程灌注桩成孔主要采用德国宝峨旋挖钻机(以下简称BG),全程护筒跟进旋挖钻进工法,该工艺技术特点如下:a、钻孔速度快,工效高国设备大多通过电机、皮带链条传动,驱动力小且慢;BG 设备通过全液压传动,扭矩、驱动力及提升能力大大提高,钻孔速度加快;b、钻孔能力强、钻孔质量好中小型 BG 系列设备钻孔直径可达1500mm,钻孔深度可达56 米;成孔能下护筒钻孔终孔测量弃土外运钻机就位测量定位成品检验钢筋笼存放钢筋笼运输钢筋笼制作下钢筋笼下导管制备混凝土养护强度试验试块制作清洗导管、浇筑原材料检验开孔钻进直至基岩顶面力比国其它设备要好。 该设备有电脑自动控制, 钻进过程中一些施工参数如转速、钻进压力、深度等有电脑显示,可有效的控制成桩的垂直度、防止超挖和欠挖。采用全程钢套跟进还可以避免缩径等桩身质量缺陷,切实解决了复杂地层护壁难的问题,钻孔质量好。c、钻孔不需泥浆、孔底无沉渣,施工场地整洁与正、反循环不同, BG 钻机自带取土器取土,不需泥浆循环携带沉渣,造孔泥浆少,仅为正、反循环钻机所需泥浆量的1/20~1/10,特别是针对嵌岩桩孔底无浮渣;采用全程钢套筒后,钻孔不需泥浆故而桩周无泥皮,且孔底无沉渣,有利于保证设计桩基承...
