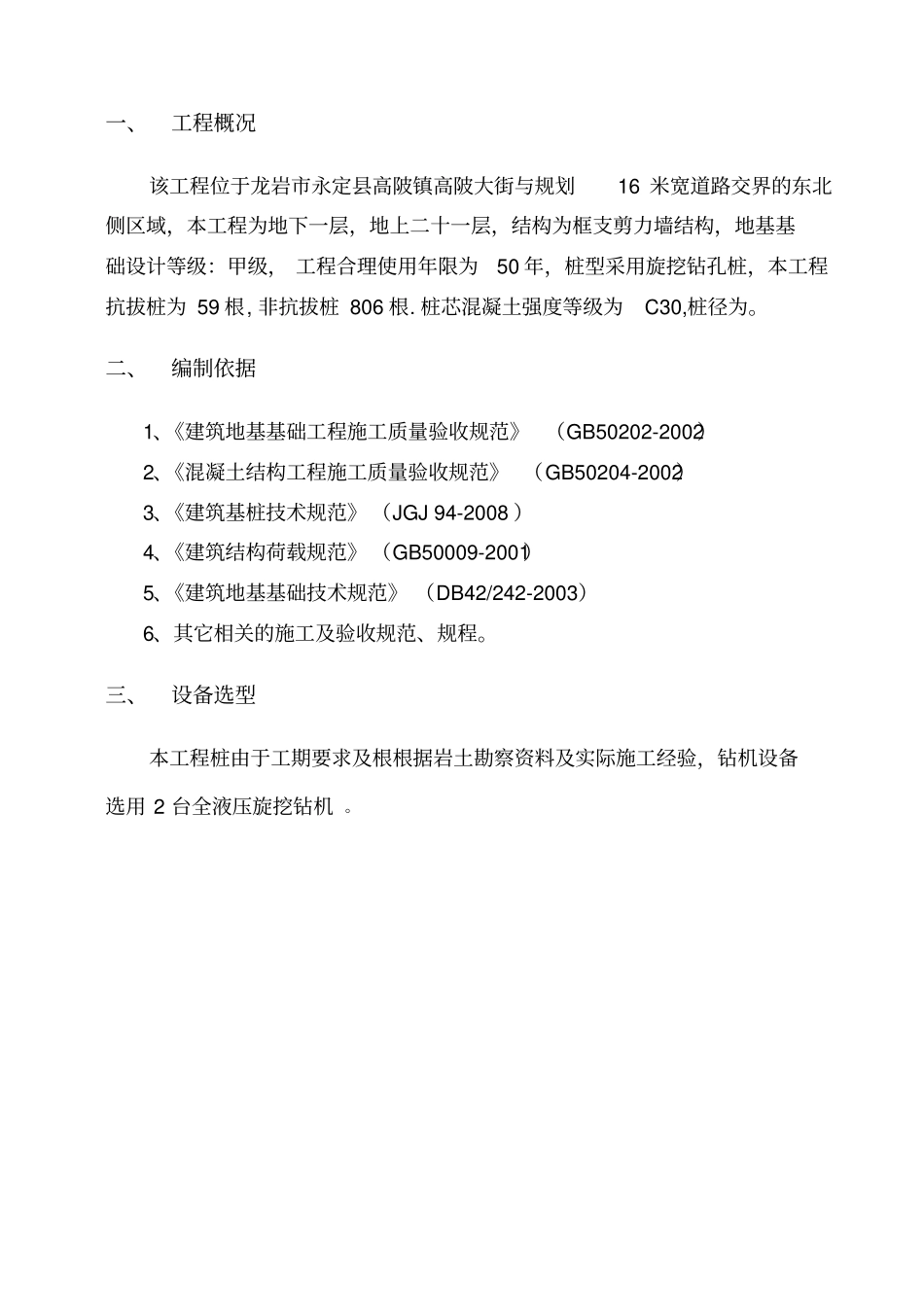

一、工程概况该工程位于龙岩市永定县高陂镇高陂大街与规划16 米宽道路交界的东北侧区域，本工程为地下一层，地上二十一层，结构为框支剪力墙结构，地基基础设计等级：甲级， 工程合理使用年限为50 年，桩型采用旋挖钻孔桩，本工程抗拔桩为 59 根, 非抗拔桩 806 根. 桩芯混凝土强度等级为C30,桩径为。二、编制依据1、《建筑地基基础工程施工质量验收规范》 （GB50202-2002）2、《混凝土结构工程施工质量验收规范》 （GB50204-2002）3、《建筑基桩技术规范》 （JGJ 94-2008 ）4、《建筑结构荷载规范》 （GB50009-2001）5、《建筑地基基础技术规范》 （DB42/242-2003）6、其它相关的施工及验收规范、规程。三、设备选型本工程桩由于工期要求及根根据岩土勘察资料及实际施工经验，钻机设备选用 2 台全液压旋挖钻机 。四、施工方案1. 旋挖钻孔施工流程a) 施工工艺不合格钢护筒施工钻机就位成孔检测钻进成孔清孔拔出导管灌注水下砼沉渣厚度测试安放钢筋笼下导管沉渣厚度检测导管水密性试验钢筋笼制作钻渣外运造浆泥浆回收循环利用二次清孔合格钢护筒制作施工准备测量放样移机拔出护筒2. 施工方案工程测量（1）测量总则根据公司测量放线制度，请建设单位提供城市坐标控制点及标高基准点，在施工准备期内派测量技术人员进场，对布置在施工现场内的坐标控制点及标高进行复测，以确保坐标控制点、标高无误，然后根据自己的施工要求新设或以此为依据，结合天正版CAD、总平图上 1#、2#坐标控制点进行桩孔定位测放及标高控制。（2）平面控制测量1）根据建设单位提供的城市坐标控制点，采用NTS-302B型全站仪，将引测点引测到场地四周相对固定的控制点，形成一个闭合小区控制网。各控制点形成通视，以便施工。同时不定期对控制点进行复测。 控制点的埋设用钢筋 （钢筋头有一十字标志）埋入地下，钢筋埋入深度不少于1m，四周用砼固定，设置好后于控制点四周用砖砌围护，同时用警示标志予以标明。2）引测控制点的精确性会直接影响到整个工程的测量精度。控制点设置时满足稳定、可靠、通视三个要求，精度应控制在规范允许的范围之内，并做好明显的标志和必要的保护措施。3）为防止发生不可预测的破坏或其他情况，另多引测一组辅助控制点来确保桩位测放正确。辅助控制点设于离施工现场较远处，根据场地地形情况，拟设两个控制点，用1）所述方法进行保护。（3）水准标高控制测量将建设单位提供的标高基准点采用往返闭合水准测量引测至施工现场...
