显像管故障的检测与排除VIP免费

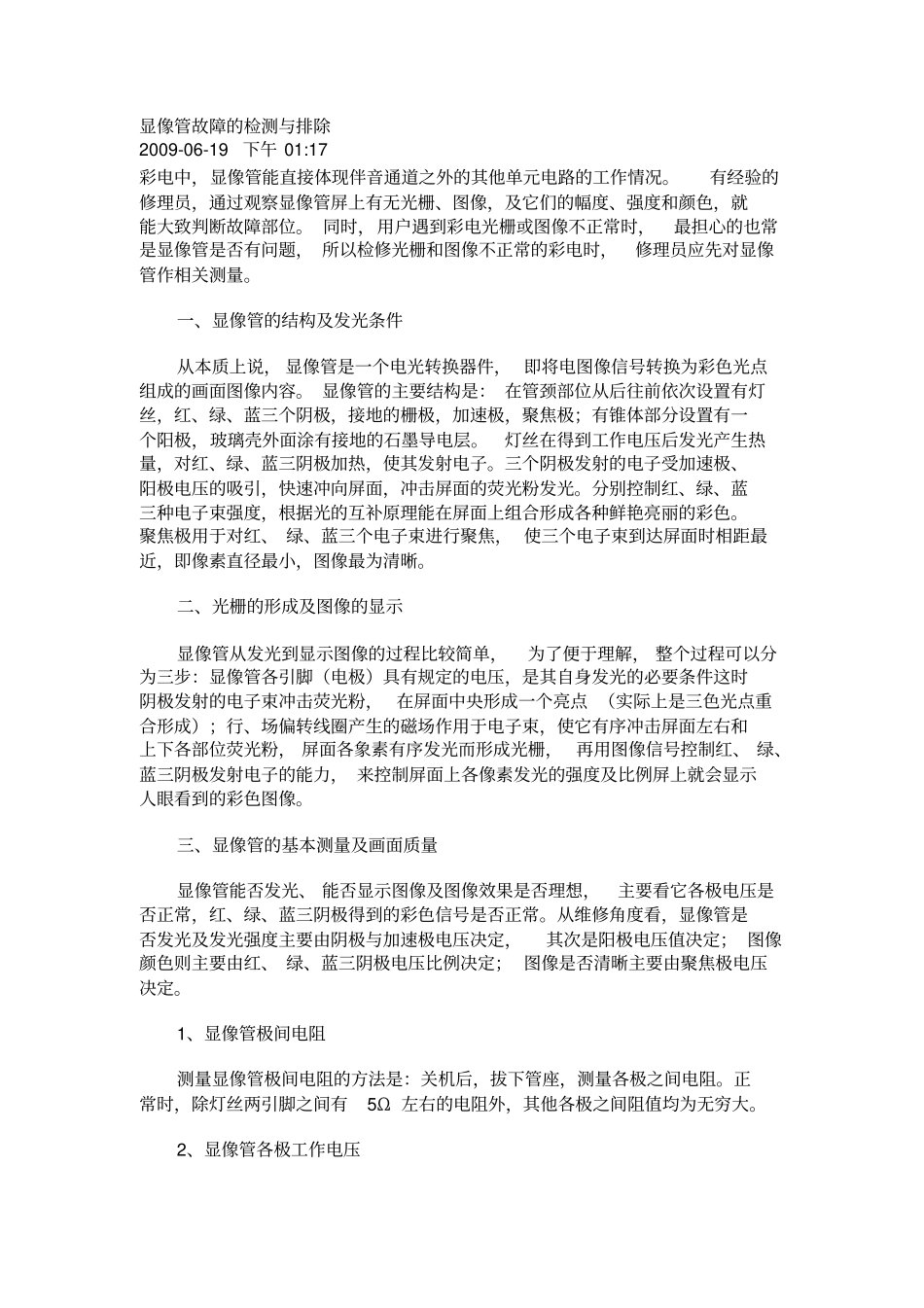

显像管故障的检测与排除_第1页
显像管故障的检测与排除_第2页
显像管故障的检测与排除_第3页
显像管故障的检测与排除2009-06-19 下午 01:17 彩电中,显像管能直接体现伴音通道之外的其他单元电路的工作情况。有经验的修理员,通过观察显像管屏上有无光栅、图像,及它们的幅度、强度和颜色,就能大致判断故障部位。 同时,用户遇到彩电光栅或图像不正常时,最担心的也常是显像管是否有问题, 所以检修光栅和图像不正常的彩电时,修理员应先对显像管作相关测量。一、显像管的结构及发光条件从本质上说, 显像管是一个电光转换器件, 即将电图像信号转换为彩色光点组成的画面图像内容。 显像管的主要结构是: 在管颈部位从后往前依次设置有灯丝,红、绿、蓝三个阴极,接地的栅极,加速极,聚焦极;有锥体部分设置有一个阳极,玻璃壳外面涂有接地的石墨导电层。灯丝在得到工作电压后发光产生热量,对红、绿、蓝三阴极加热,使其发射电子。三个阴极发射的电子受加速极、阳极电压的吸引,快速冲向屏面,冲击屏面的荧光粉发光。分别控制红、绿、蓝三种电子束强度,根据光的互补原理能在屏面上组合形成各种鲜艳亮丽的彩色。聚焦极用于对红、 绿、蓝三个电子束进行聚焦, 使三个电子束到达屏面时相距最近,即像素直径最小,图像最为清晰。二、光栅的形成及图像的显示显像管从发光到显示图像的过程比较简单,为了便于理解, 整个过程可以分为三步:显像管各引脚(电极)具有规定的电压,是其自身发光的必要条件这时阴极发射的电子束冲击荧光粉, 在屏面中央形成一个亮点 (实际上是三色光点重合形成);行、场偏转线圈产生的磁场作用于电子束,使它有序冲击屏面左右和上下各部位荧光粉, 屏面各象素有序发光而形成光栅, 再用图像信号控制红、 绿、蓝三阴极发射电子的能力, 来控制屏面上各像素发光的强度及比例屏上就会显示人眼看到的彩色图像。三、显像管的基本测量及画面质量显像管能否发光、 能否显示图像及图像效果是否理想,主要看它各极电压是否正常,红、绿、蓝三阴极得到的彩色信号是否正常。从维修角度看,显像管是否发光及发光强度主要由阴极与加速极电压决定,其次是阳极电压值决定; 图像颜色则主要由红、 绿、蓝三阴极电压比例决定; 图像是否清晰主要由聚焦极电压决定。1、显像管极间电阻测量显像管极间电阻的方法是:关机后,拔下管座,测量各极之间电阻。正常时,除灯丝两引脚之间有5Ω 左右的电阻外,其他各极之间阻值均为无穷大。2、显像管各极工作电压(1)显像管灯丝电压显像管灯丝亮是屏面发光的前提条件...
