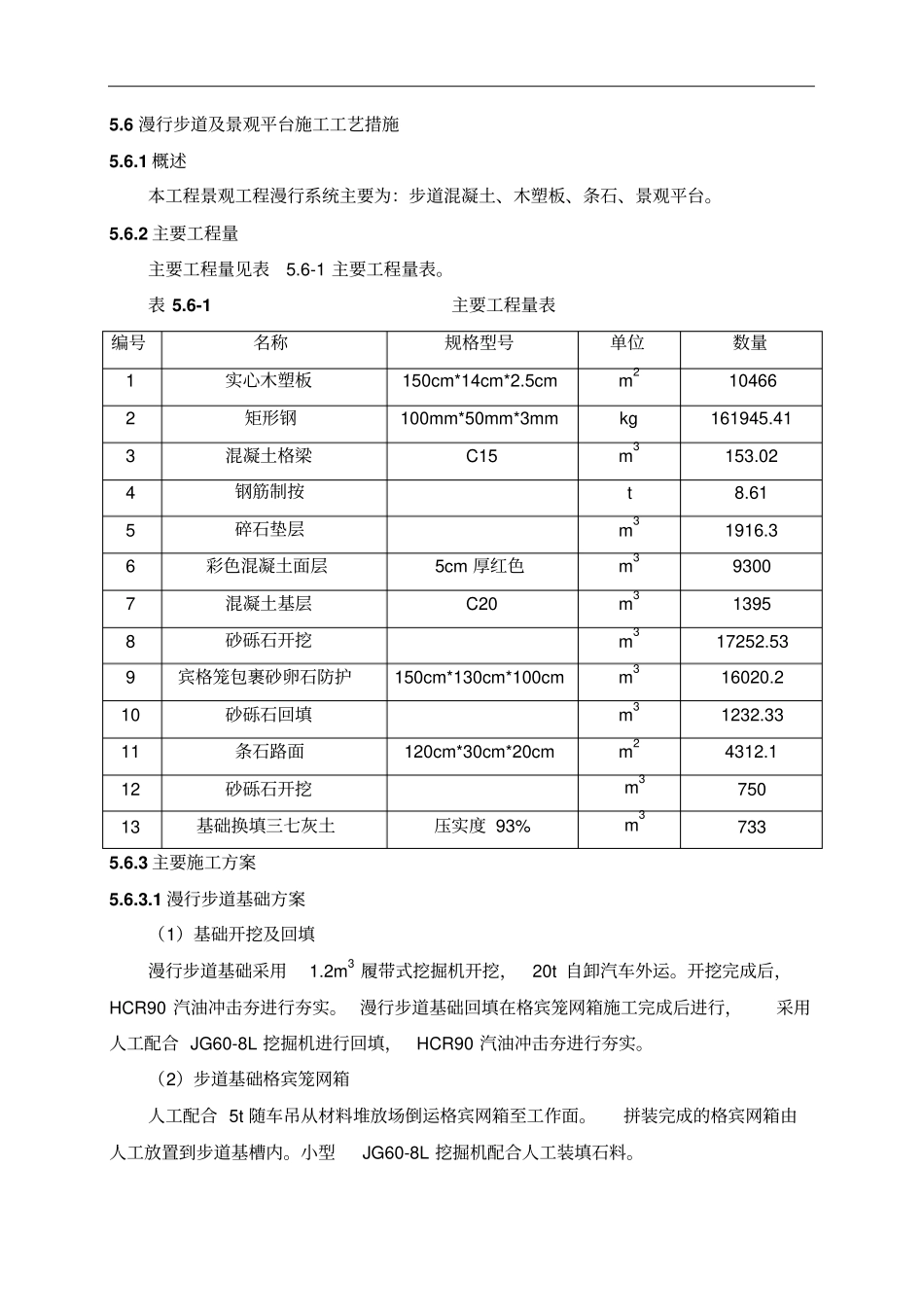

5.6 漫行步道及景观平台施工工艺措施5.6.1 概述本工程景观工程漫行系统主要为：步道混凝土、木塑板、条石、景观平台。5.6.2 主要工程量主要工程量见表5.6-1 主要工程量表。表 5.6-1 主要工程量表编号名称规格型号单位数量1 实心木塑板150cm*14cm*2.5cm m210466 2 矩形钢100mm*50mm*3mm kg 161945.41 3 混凝土格梁C15 m3153.02 4 钢筋制按t 8.61 5 碎石垫层m31916.3 6 彩色混凝土面层5cm 厚红色m39300 7 混凝土基层C20 m31395 8 砂砾石开挖m317252.53 9 宾格笼包裹砂卵石防护150cm*130cm*100cm m316020.2 10 砂砾石回填m31232.33 11 条石路面120cm*30cm*20cm m24312.1 12 砂砾石开挖m3750 13 基础换填三七灰土压实度 93% m3733 5.6.3 主要施工方案5.6.3.1 漫行步道基础方案（1）基础开挖及回填漫行步道基础采用1.2m3 履带式挖掘机开挖，20t 自卸汽车外运。开挖完成后，HCR90 汽油冲击夯进行夯实。 漫行步道基础回填在格宾笼网箱施工完成后进行，采用人工配合 JG60-8L 挖掘机进行回填，HCR90 汽油冲击夯进行夯实。（2）步道基础格宾笼网箱人工配合 5t 随车吊从材料堆放场倒运格宾网箱至工作面。拼装完成的格宾网箱由人工放置到步道基槽内。小型JG60-8L 挖掘机配合人工装填石料。5.6.3.2 彩色混凝土方案（1）基层混凝土基层混凝土使用外购的商品混凝土，6m3 混凝土罐车运送至工作面，人工平仓，2.2kw 平板振捣器振捣，人工木抹收面。（2）彩色混凝土面层彩色混凝土面层现场采用JZC750 滚筒式拌合机拌制， 小型农用车运输至工作面，人工入仓摊平， XG1000型汽油抹光机收面。待面层混凝土强度达到要求后，涂刷面层涂料。5.6.3.3 实心木塑板方案（1）混凝土格梁基础宾格网箱施做完工后，进行测量放线，确定格梁混凝土的位置。高压水枪冲洗格宾网箱表面。人工绑扎钢筋、支模。完成后，对模板进行校核。混凝土格梁使用外购商品混凝土， 6m3 混凝土罐车运送至工作面，人工平仓， φ 30 软轴式振捣器振捣，人工木抹收面。（2）龙骨安装龙骨材料为矩形钢。 人工配合 5t 随车吊从材料堆放场倒运矩形钢至工作面。矩形钢采用电焊机与混凝土格梁中的插筋进行焊接，矩形钢用切割机切割，电焊机采用ARC-300D 逆变式直流电焊机。现场用电采用15kw 柴油发电机供电。焊接完成后人工涂刷防锈漆。（3）实心木塑板安装人工配合5t 随车吊从材料堆放场倒运实心木塑板至工作面。人工安装实心木塑板...
