晶航算料软件培训手册5pVIP免费

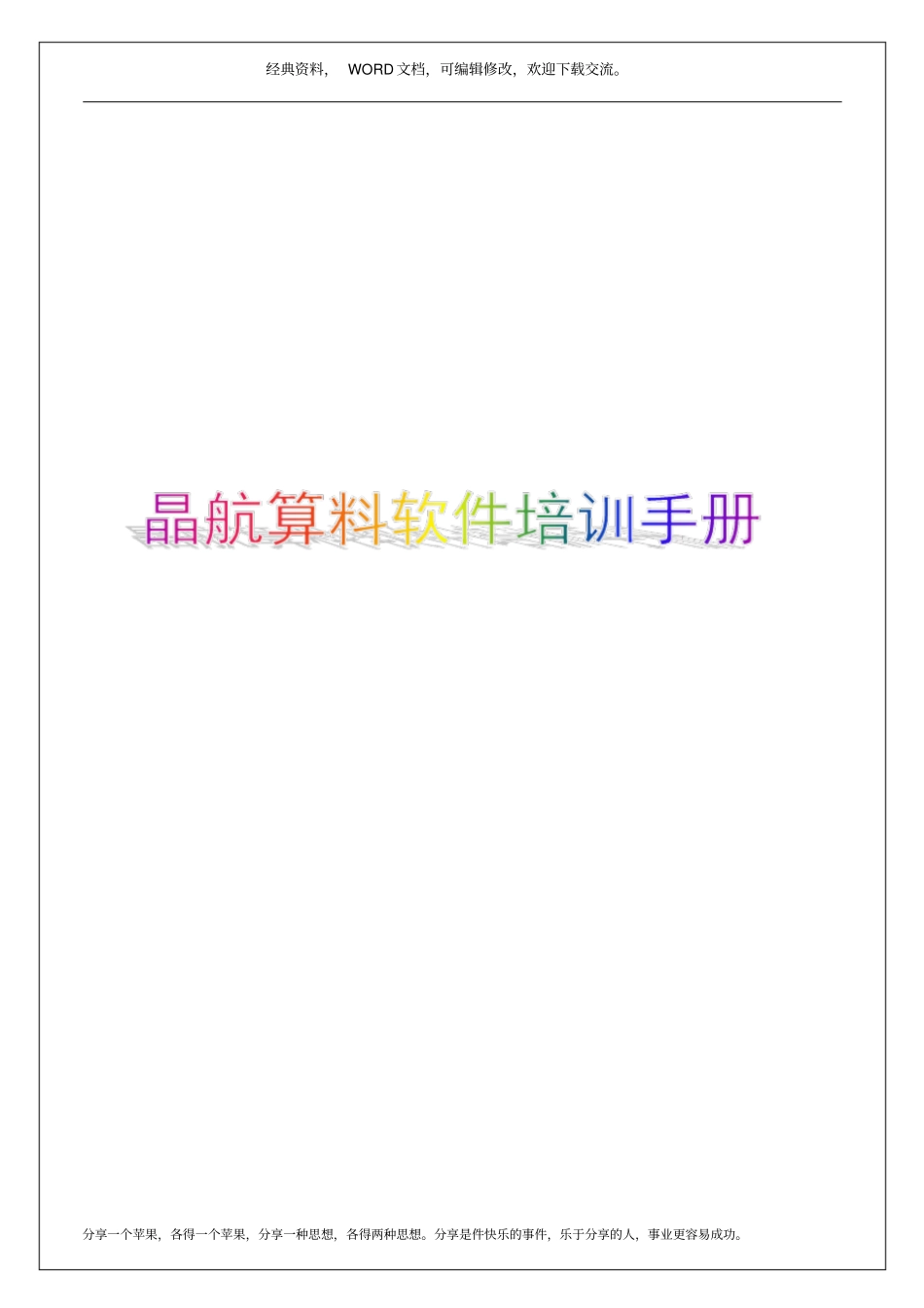

晶航算料软件培训手册5p_第1页
1/5

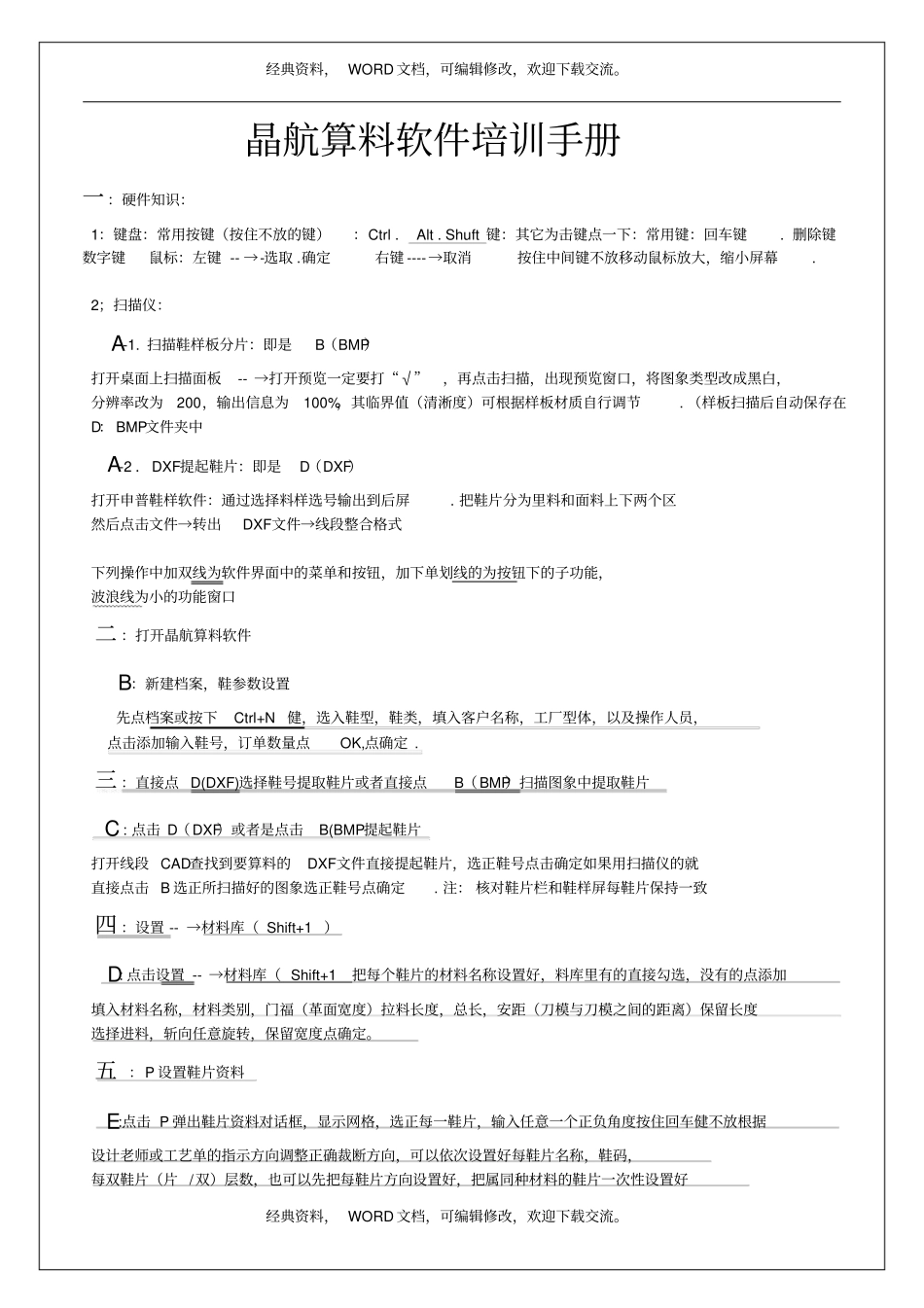

晶航算料软件培训手册5p_第2页
2/5

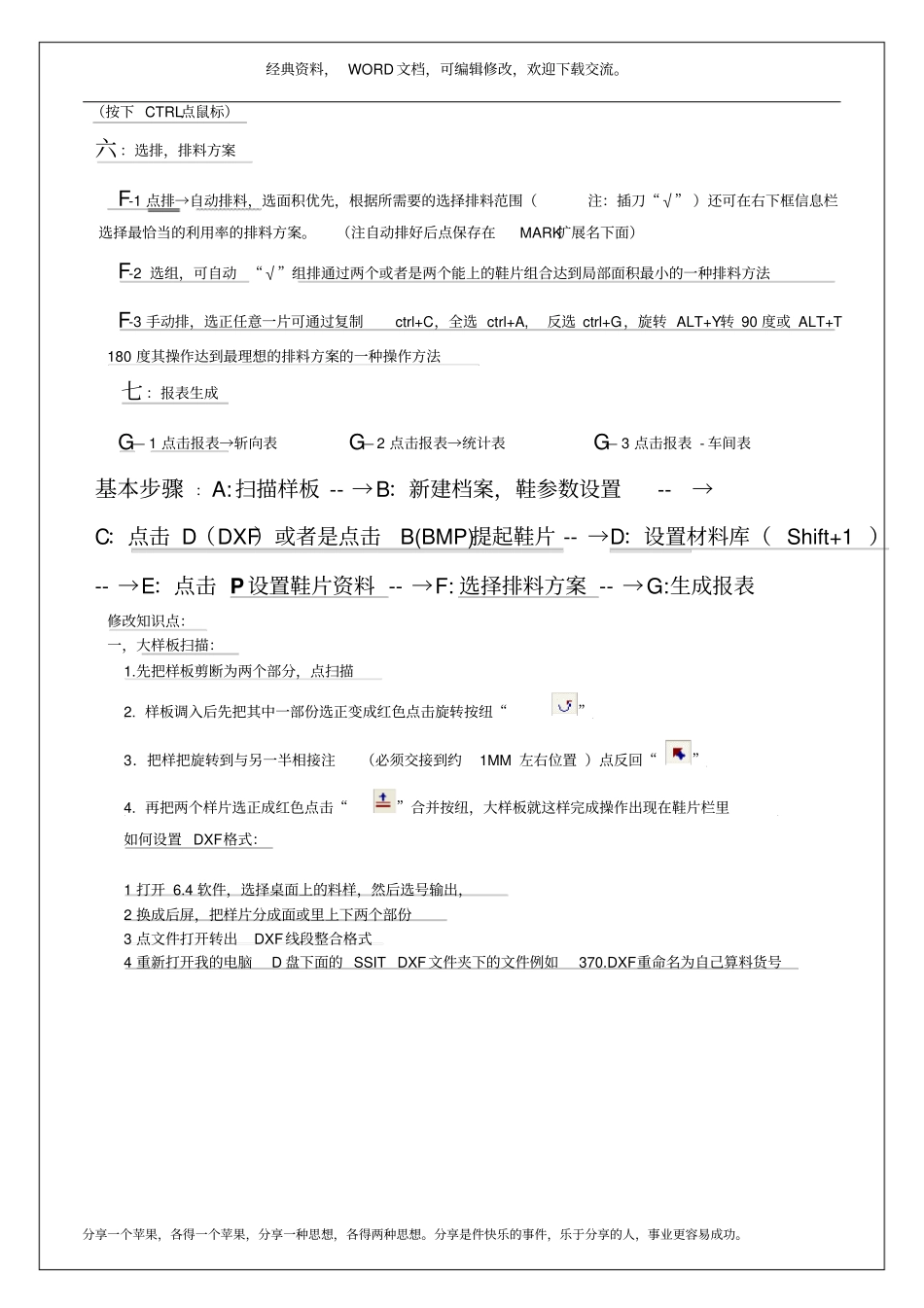

晶航算料软件培训手册5p_第3页
3/5
经典资料, WORD 文档,可编辑修改,欢迎下载交流。分享一个苹果,各得一个苹果,分享一种思想,各得两种思想。分享是件快乐的事件,乐于分享的人,事业更容易成功。经典资料, WORD 文档,可编辑修改,欢迎下载交流。经典资料, WORD 文档,可编辑修改,欢迎下载交流。晶航算料软件培训手册一 :硬件知识:1:键盘:常用按键(按住不放的键):Ctrl . Alt . Shuft 键:其它为击键点一下:常用键:回车键. 删除键数字键鼠标:左键 -- →-选取 .确定右键 ----→取消按住中间键不放移动鼠标放大,缩小屏幕. 2;扫描仪:A-1. 扫描鞋样板分片:即是B(BMP)打开桌面上扫描面板-- →打开预览一定要打“√”,再点击扫描,出现预览窗口,将图象类型改成黑白,分辨率改为200,输出信息为100%,其临界值(清淅度)可根据样板材质自行调节. (样板扫描后自动保存在D: BMP文件夹中A-2 .DXF提起鞋片:即是D(DXF)打开申普鞋样软件:通过选择料样选号输出到后屏. 把鞋片分为里料和面料上下两个区然后点击文件→转出DXF文件→线段整合格式下列操作中加双线为软件界面中的菜单和按钮,加下单划线的为按钮下的子功能,波浪线为小的功能窗口二 :打开晶航算料软件B:新建档案,鞋参数设置先点档案或按下Ctrl+N健,选入鞋型,鞋类,填入客户名称,工厂型体,以及操作人员,点击添加输入鞋号,订单数量点OK,点确定 . 三 :直接点 D(DXF)选择鞋号提取鞋片或者直接点B(BMP)扫描图象中提取鞋片 C : 点击 D(DXF)或者是点击B(BMP提起鞋片打开线段 CAD查找到要算料的DXF文件直接提起鞋片,选正鞋号点击确定如果用扫描仪的就直接点击 B 选正所扫描好的图象选正鞋号点确定. 注: 核对鞋片栏和鞋样屏每鞋片保持一致四 :设置 -- →材料库( Shift+1 )D: 点击设置 -- →材料库( Shift+1把每个鞋片的材料名称设置好,料库里有的直接勾选,没有的点添加填入材料名称,材料类别,门福(革面宽度)拉料长度,总长,安距(刀模与刀模之间的距离)保留长度选择进料,斩向任意旋转,保留宽度点确定。五 :P 设置鞋片资料E:点击 P 弹出鞋片资料对话框,显示网格,选正每一鞋片,输入任意一个正负角度按住回车健不放根据设计老师或工艺单的指示方向调整正确裁断方向,可以依次设置好每鞋片名称,鞋码,每双鞋片(片 /双)层数,也可以先把每鞋片方向设置好,把属同种材料的鞋片一次性设置好经典资料, WORD 文档,可编辑...
