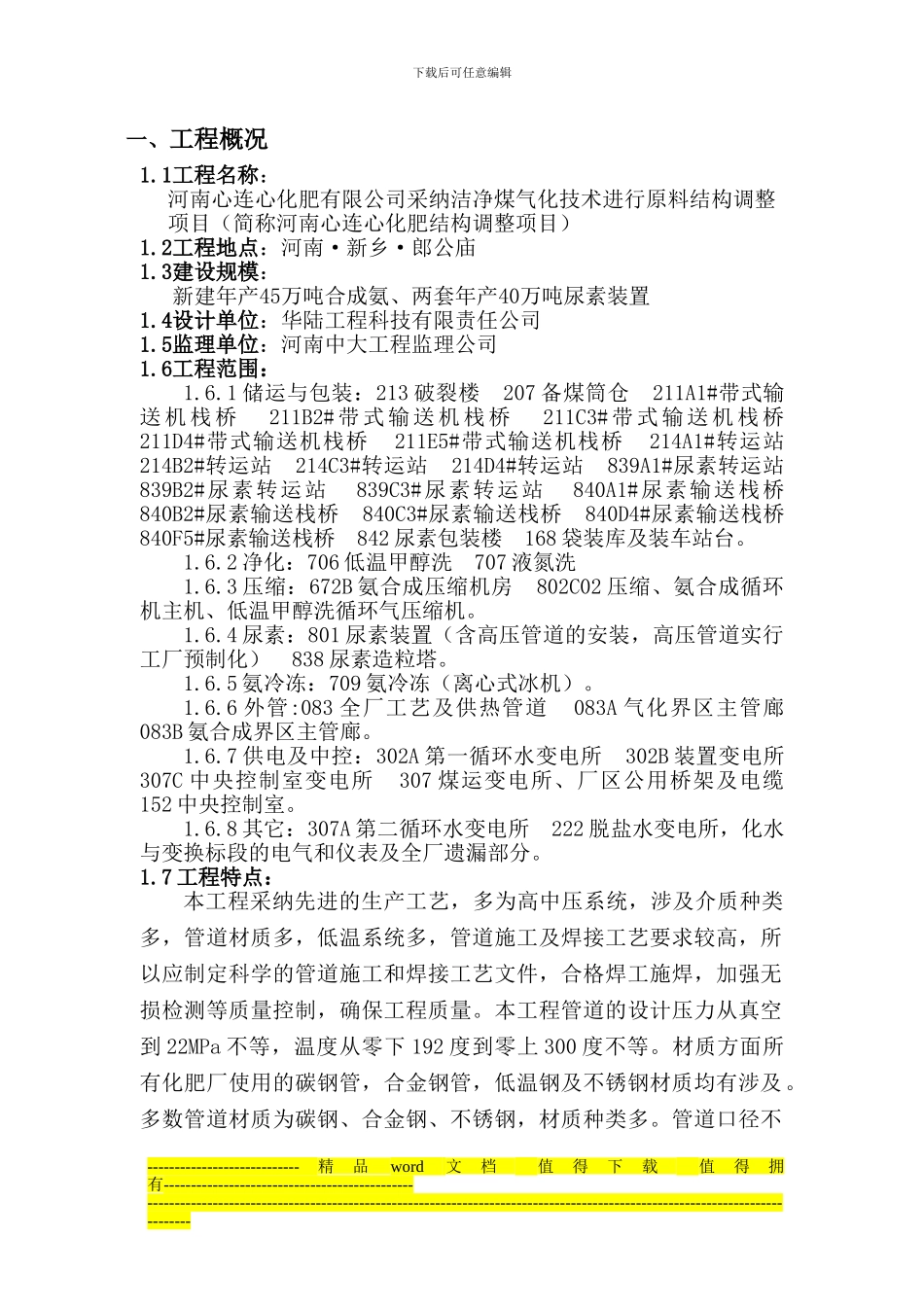

下载后可任意编辑一、工程概况1.1工程名称：河南心连心化肥有限公司采纳洁净煤气化技术进行原料结构调整项目（简称河南心连心化肥结构调整项目）1.2工程地点：河南·新乡·郎公庙1.3建设规模： 新建年产45万吨合成氨、两套年产40万吨尿素装置 1.4设计单位：华陆工程科技有限责任公司 1.5监理单位：河南中大工程监理公司1.6工程范围：1.6.1 储运与包装：213 破裂楼 207 备煤筒仓 211A1#带式输送 机 栈 桥 211B2# 带 式 输 送 机 栈 桥 211C3# 带 式 输 送 机 栈 桥 211D4#带式输送机栈桥 211E5#带式输送机栈桥 214A1#转运站 214B2#转运站 214C3#转运站 214D4#转运站 839A1#尿素转运站 839B2#尿素转运站 839C3#尿素转运站 840A1#尿素输送栈桥 840B2#尿素输送栈桥 840C3#尿素输送栈桥 840D4#尿素输送栈桥 840F5#尿素输送栈桥 842 尿素包装楼 168 袋装库及装车站台。1.6.2 净化：706 低温甲醇洗 707 液氮洗1.6.3 压缩：672B 氨合成压缩机房 802C02 压缩、氨合成循环机主机、低温甲醇洗循环气压缩机。1.6.4 尿素：801 尿素装置（含高压管道的安装，高压管道实行工厂预制化） 838 尿素造粒塔。1.6.5 氨冷冻：709 氨冷冻（离心式冰机）。1.6.6 外管:083 全厂工艺及供热管道 083A 气化界区主管廊 083B 氨合成界区主管廊。1.6.7 供电及中控：302A 第一循环水变电所 302B 装置变电所 307C 中央控制室变电所 307 煤运变电所、厂区公用桥架及电缆 152 中央控制室。1.6.8 其它：307A 第二循环水变电所 222 脱盐水变电所，化水与变换标段的电气和仪表及全厂遗漏部分。1.7 工程特点：本工程采纳先进的生产工艺，多为高中压系统，涉及介质种类多，管道材质多，低温系统多，管道施工及焊接工艺要求较高，所以应制定科学的管道施工和焊接工艺文件，合格焊工施焊，加强无损检测等质量控制，确保工程质量。本工程管道的设计压力从真空到 22MPa 不等，温度从零下 192 度到零上 300 度不等。材质方面所有化肥厂使用的碳钢管，合金钢管，低温钢及不锈钢材质均有涉及。多数管道材质为碳钢、合金钢、不锈钢，材质种类多。管道口径不----------------------------精品word文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下...
