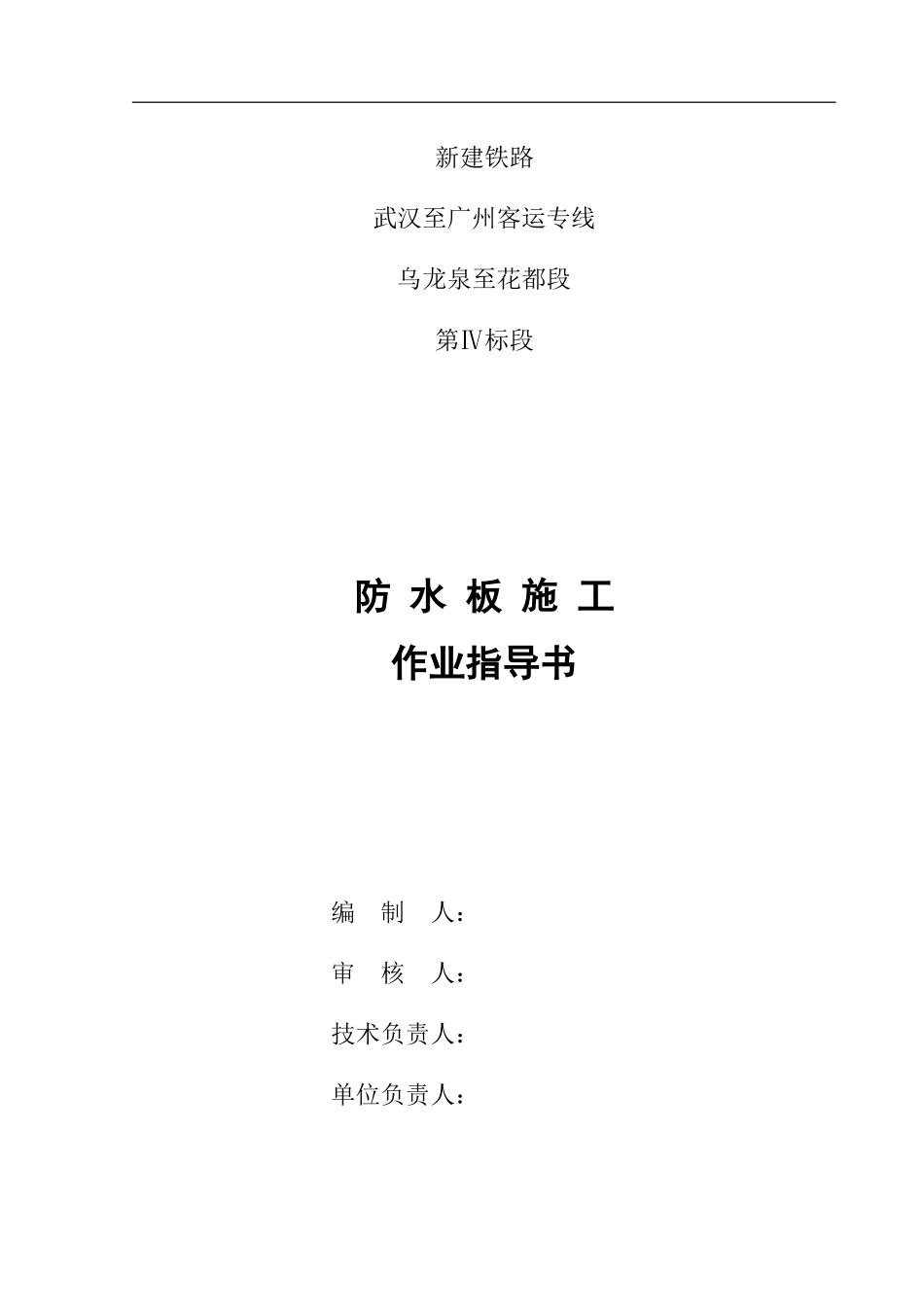

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段防 水 板 施 工作业指导书编 制 人： 审 核 人：技术负责人：单位负责人：下载后可任意编辑中铁五局武广客运专线 XXTJIV 标项目经理部工程部二 00 六年十月 湖南·郴州目 录一、防水板的作用及布置原则..................................2二、施工工艺及方法..........................................2三、防水板施工要点..........................................5四、防水板铺设技术要求......................................7五、劳动组织................................................8六、设备配置................................................9七、安全、质量及环境保护措施................................9 中铁五局(集团)武广客运专线 XXTJⅣ 标项目经理部1下载后可任意编辑防水板施工作业指导书一、防水板的作用及布置原则按武广客专的规定，所有隧道工程初支与二衬之间拱墙必须铺设防水板，并要求隧道工程防水按一级防水标准施工，衬砌完成后其表面无湿渍因此，防水板施工的成功与否显得尤为重要。二、施工工艺及方法（一）防水板施工作业流程图（二）铺设准备1、在二次衬砌防排水施作之前，应由测量人员利用断面仪对初期支护净空进行检查，一旦发现初期支护断面侵入二次衬砌的情况，立即将侵入量、部位、范围等通知施工负责人，由施工负责人组织人员进行整改。2、基面处理：防水板铺设前应对初期支护采纳简单易行的锤击声检查，必要时辅以其他物探手段。对初期支护的渗漏水情况进行检查，并实行埋设管道的方式进行引排。对喷射混凝土的表面进行必要的处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽应控制在 1:7 以内，深宽比大于 1:7 的凹坑应用细石混凝土填平，凹坑太大处要抹平补喷混凝土，确保喷射混凝土表面平整，无尖锐棱角。3、防水板质量的检查：防水板铺设之前须进行检查是否有变色、波纹（厚薄不均）、斑点、刀痕、撕裂、小孔等缺陷，假如存在质量疑虑， 中铁五局(集团)武广客运专线 XXTJⅣ 标项目经理部2铺设准备挂板台车就位铺设土工布防水板、土工布检验和试验铺设防水板挂板台车移位下一环防水板施工防水板焊接焊缝补强不合格合格防水板焊缝质量检查下载后可任意编辑应进行张拉试验、防水试验和焊缝张拉强度试验。同时，根据与洞内施工相同的方法将防水板拼接，交试验室进行充气试验，合格后方可用于现场铺...
