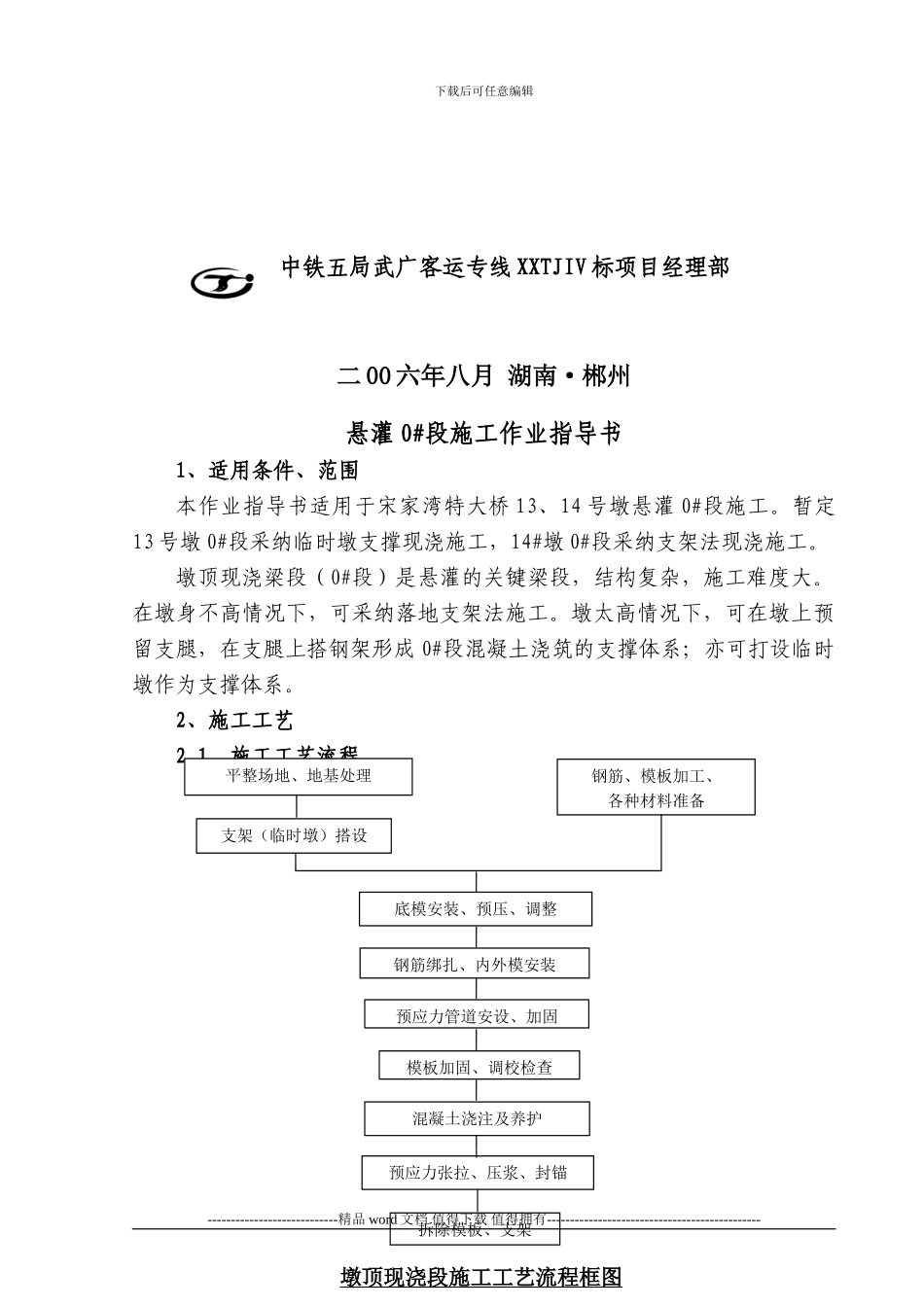

新建铁路武汉至广州客运专线乌龙泉至花都段第Ⅳ标段墩顶 0#段施工作业指导书编 制 人: 审 核 人:技术负责人:单位负责人:下载后可任意编辑中铁五局武广客运专线 XXTJIV 标项目经理部二 00 六年八月 湖南·郴州悬灌 0#段施工作业指导书1、适用条件、范围本作业指导书适用于宋家湾特大桥 13、14 号墩悬灌 0#段施工。暂定13 号墩 0#段采纳临时墩支撑现浇施工,14#墩 0#段采纳支架法现浇施工。墩顶现浇梁段(0#段)是悬灌的关键梁段,结构复杂,施工难度大。在墩身不高情况下,可采纳落地支架法施工。墩太高情况下,可在墩上预留支腿,在支腿上搭钢架形成 0#段混凝土浇筑的支撑体系;亦可打设临时墩作为支撑体系。2、施工工艺2.1、施工工艺流程----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------拆除模板、支架预应力张拉、压浆、封锚混凝土浇注及养护模板加固、调校检查底模安装、预压、调整预应力管道安设、加固钢筋绑扎、内外模安装钢筋、模板加工、各种材料准备支架(临时墩)搭设平整场地、地基处理墩顶现浇段施工工艺流程框图下载后可任意编辑2.2、施工方法及要求2.2.1、地基处理连续箱梁 0#段支架施工前,首先将桥墩 0#段处场地推平、碾压,压实度达到 95%以上。软弱地基采纳换填石灰土或砂砾,分层夯实。然后浇筑 C15 混凝土基础,以减小沉降量,同时做好地基的排水,防止雨水或混凝土浇筑和养生过程中滴水对地基的影响。2.2.2、支架设计进行支架刚度和稳定性验算、地基允许承载力的验算、地基沉降的验算,各项验算指标符合法律规范要求后进行支架搭设。2.2.3、支架搭设在墩身不高情况下,连续箱梁 0#段支架可采纳万能杆件等拼装而成。墩高情况下,在预留支腿上搭设支撑架。翼板及箱室内支架采纳门式脚手支架,同时与箱梁支撑以保证稳定性。2.2.4、支架预压在搭设底模时,按估算预留拱度搭好后,在浇筑混凝土前,按设要求进行加载预压,预压重为箱梁自重的 120%~130%,采纳砂袋作加载物,使加载的荷载强度与梁的荷载强度分布一致。当试压沉降稳定后,记录各测点的最终标高,从而推算出底模各测点的沉降值,然后卸载。卸完载后,精确测出底模各测点的标高,此标高减去加载终了时的标高,即为支架支撑的弹性变形值,余下的沉降值为支架系统不可恢复的非弹性变形值。根据计算结果,对底模标高进行调整,并待支架的非弹性变形消除后,方能进行箱梁混...
