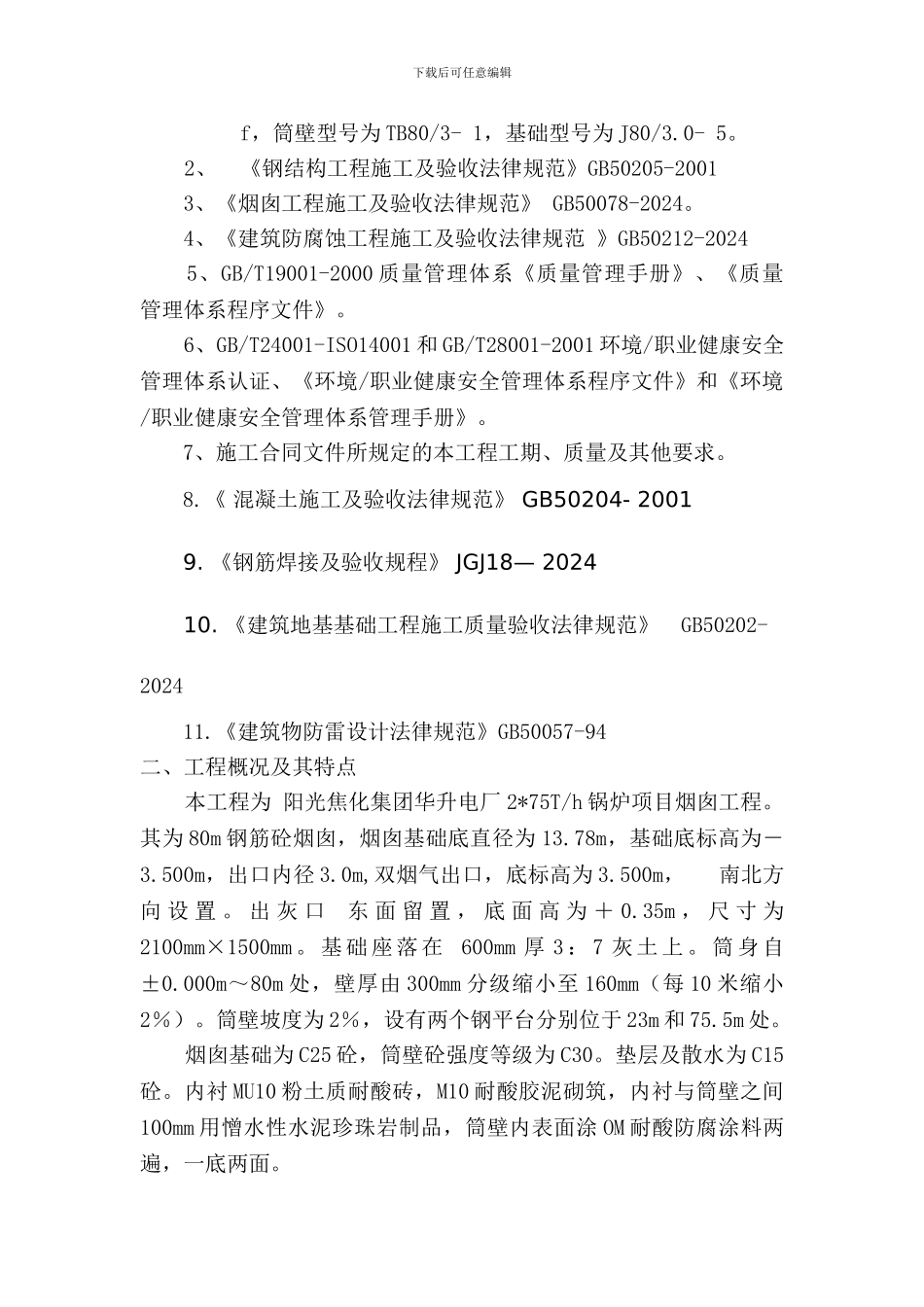

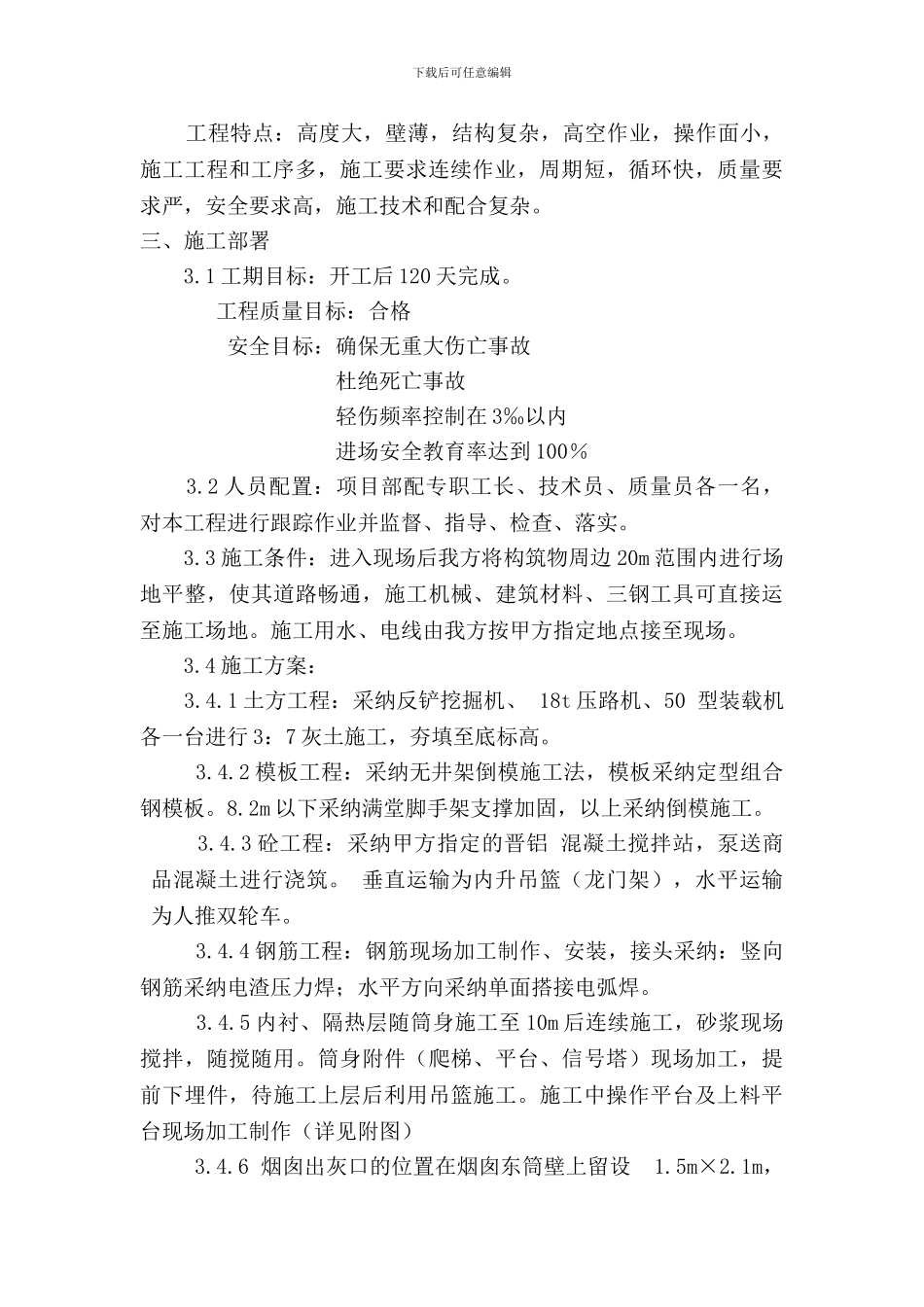

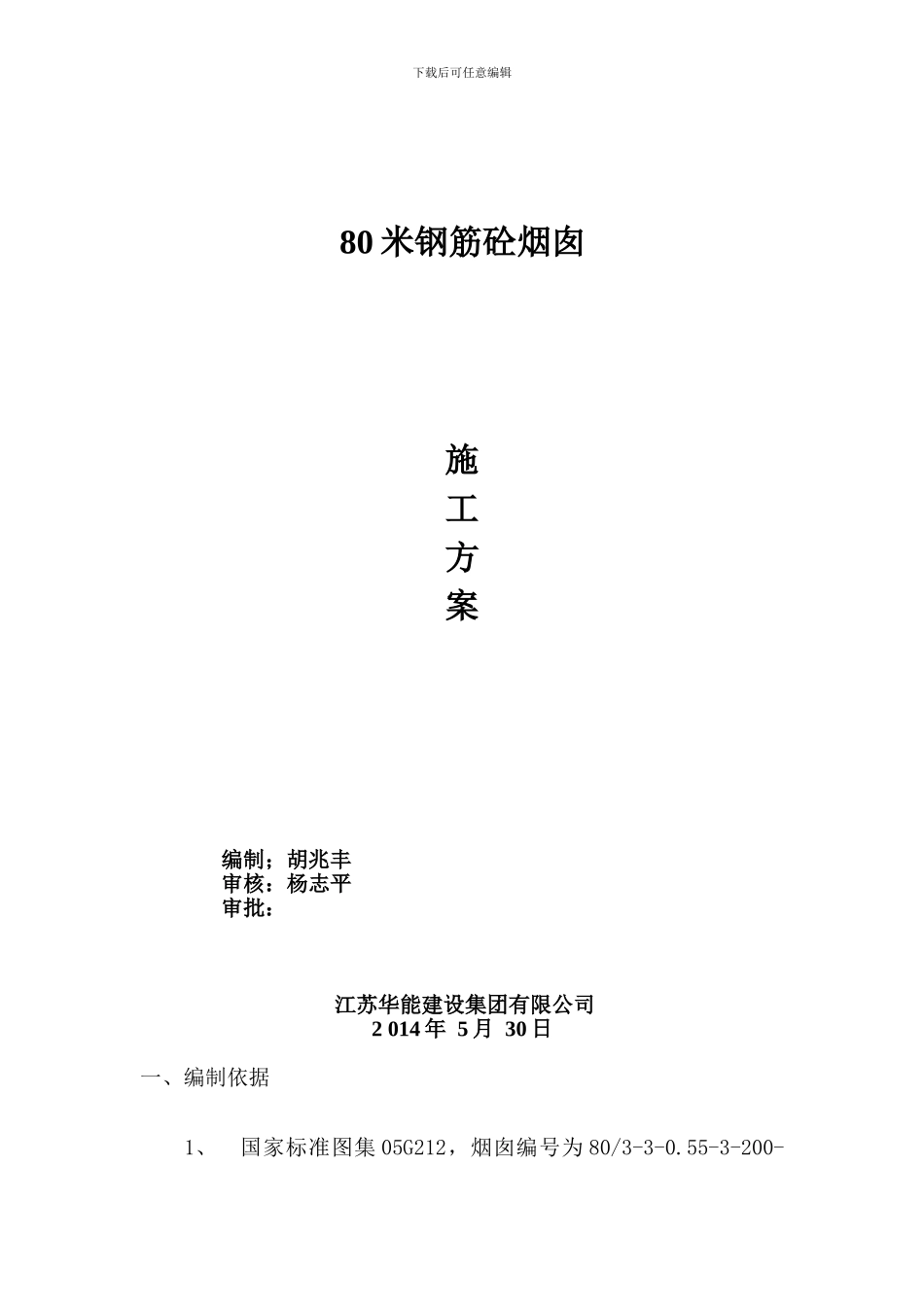

下载后可任意编辑80 米钢筋砼烟囱施工方案 编制；胡兆丰 审核：杨志平 审批： 江苏华能建设集团有限公司2 014 年 5 月 30 日一、编制依据 1、国家标准图集 05G212，烟囱编号为 80/3-3-0.55-3-200- 下载后可任意编辑f，筒壁型号为 TB80/3- 1，基础型号为 J80/3.0- 5。2、《钢结构工程施工及验收法律规范》GB50205-2001 3、《烟囱工程施工及验收法律规范》 GB50078-2024。 4、《建筑防腐蚀工程施工及验收法律规范 》GB50212-2024 5、GB/T19001-2000 质量管理体系《质量管理手册》、《质量管理体系程序文件》。 6、GB/T24001-ISO14001 和 GB/T28001-2001 环境/职业健康安全管理体系认证、《环境/职业健康安全管理体系程序文件》和《环境/职业健康安全管理体系管理手册》。7、施工合同文件所规定的本工程工期、质量及其他要求。8.《 混凝土施工及验收法律规范》 GB50204- 20019. 《钢筋焊接及验收规程》 JGJ18— 202410. 《建筑地基基础工程施工质量验收法律规范》 GB50202-202411.《建筑物防雷设计法律规范》GB50057-94二、工程概况及其特点 本工程为 阳光焦化集团华升电厂 2*75T/h 锅炉项目烟囱工程。其为 80m 钢筋砼烟囱，烟囱基础底直径为 13.78m，基础底标高为－3.500m，出口内径 3.0m,双烟气出口，底标高为 3.500m， 南北方向 设 置 。 出 灰 口 东 面 留 置 ， 底 面 高 为 ＋ 0.35m ， 尺 寸 为2100mm×1500mm 。 基 础 座 落 在 600mm 厚 3 ： 7 灰 土 上 。 筒 身 自±0.000m～80m 处，壁厚由 300mm 分级缩小至 160mm（每 10 米缩小2％）。筒壁坡度为 2％，设有两个钢平台分别位于 23m 和 75.5m 处。 烟囱基础为 C25 砼，筒壁砼强度等级为 C30。垫层及散水为 C15砼。内衬 MU10 粉土质耐酸砖，M10 耐酸胶泥砌筑，内衬与筒壁之间100mm 用憎水性水泥珍珠岩制品，筒壁内表面涂 OM 耐酸防腐涂料两遍，一底两面。下载后可任意编辑 工程特点：高度大，壁薄，结构复杂，高空作业，操作面小，施工工程和工序多，施工要求连续作业，周期短，循环快，质量要求严，安全要求高，施工技术和配合复杂。三、施工部署 3.1 工期目标：开工后 120 天完成。 工程质量目标：合格 安全目标：确保无重大伤亡事故 杜绝死亡事故 轻伤频率控制在 3‰以内 进场安全教育率达到 100％ 3.2 人员配置：项目部配专职工长、技术员、质量员各一名...
