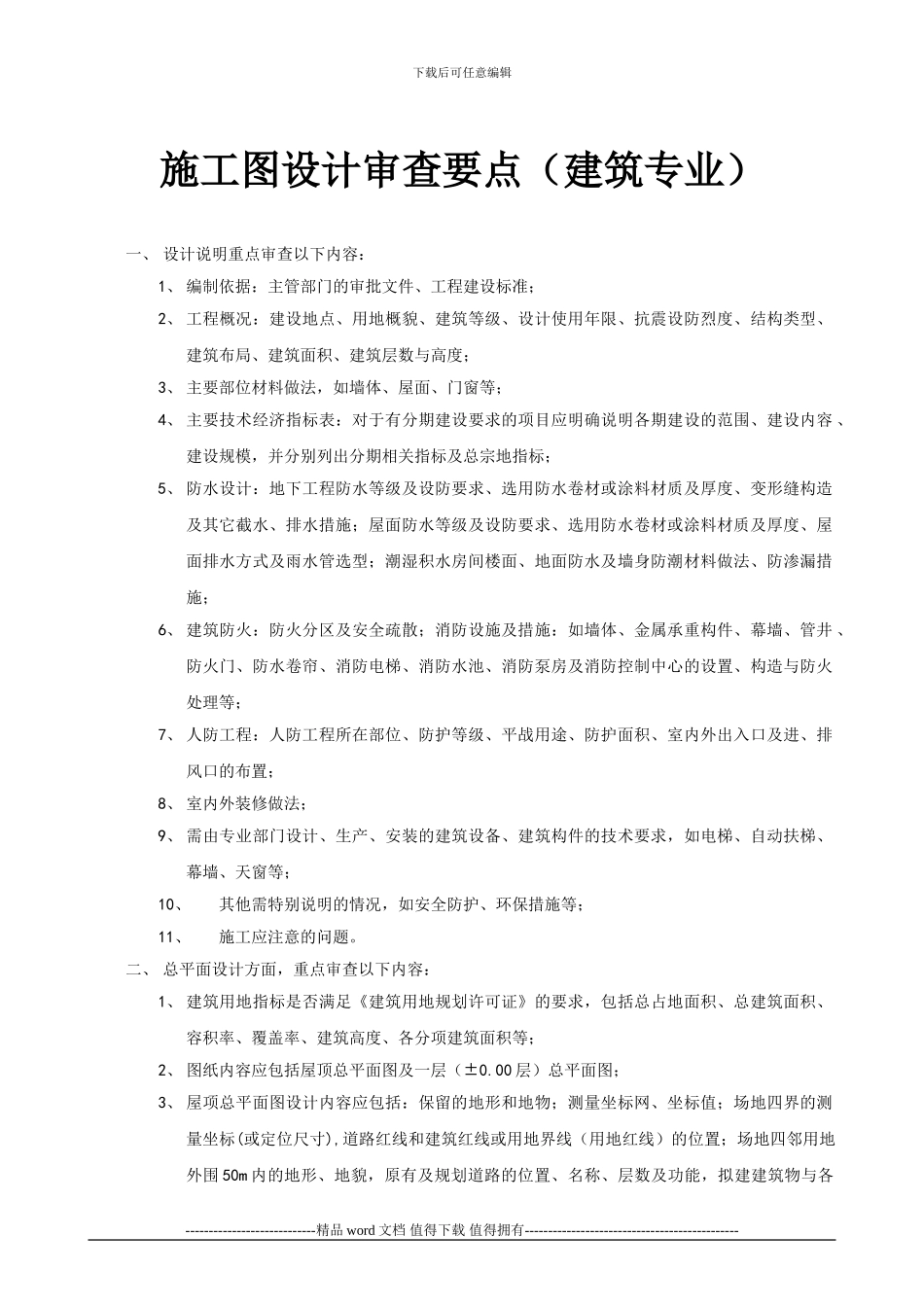

下载后可任意编辑施工图设计审查要点(建筑专业)一、 设计说明重点审查以下内容:1、 编制依据:主管部门的审批文件、工程建设标准;2、 工程概况:建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度;3、 主要部位材料做法,如墙体、屋面、门窗等;4、 主要技术经济指标表:对于有分期建设要求的项目应明确说明各期建设的范围、建设内容 、建设规模,并分别列出分期相关指标及总宗地指标;5、 防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施;屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施;6、 建筑防火:防火分区及安全疏散;消防设施及措施:如墙体、金属承重构件、幕墙、管井 、防火门、防水卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等;7、 人防工程:人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置;8、 室内外装修做法;9、 需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等;10、其他需特别说明的情况,如安全防护、环保措施等;11、施工应注意的问题。二、 总平面设计方面,重点审查以下内容:1、 建筑用地指标是否满足《建筑用地规划许可证》的要求,包括总占地面积、总建筑面积、容积率、覆盖率、建筑高度、各分项建筑面积等;2、 图纸内容应包括屋顶总平面图及一层(±0.00 层)总平面图;3、 屋项总平面图设计内容应包括:保留的地形和地物;测量坐标网、坐标值;场地四界的测量坐标(或定位尺寸),道路红线和建筑红线或用地界线(用地红线)的位置;场地四邻用地外围 50m 内的地形、地貌,原有及规划道路的位置、名称、层数及功能,拟建建筑物与各----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑相邻建筑的间距;建筑物的名称或编号、层数;建筑物、构筑物应使用数字编号(以阿拉伯数字按顺序编号,不得缺漏),并应列出“建筑物和构筑物名称编号对比表”;广场、道路、挡土墙、护坡等的位置;分期建设项目就清楚标明各期建设用地范围,明确图示建筑物、构筑物的建筑阶段。对后期建设与前期...
