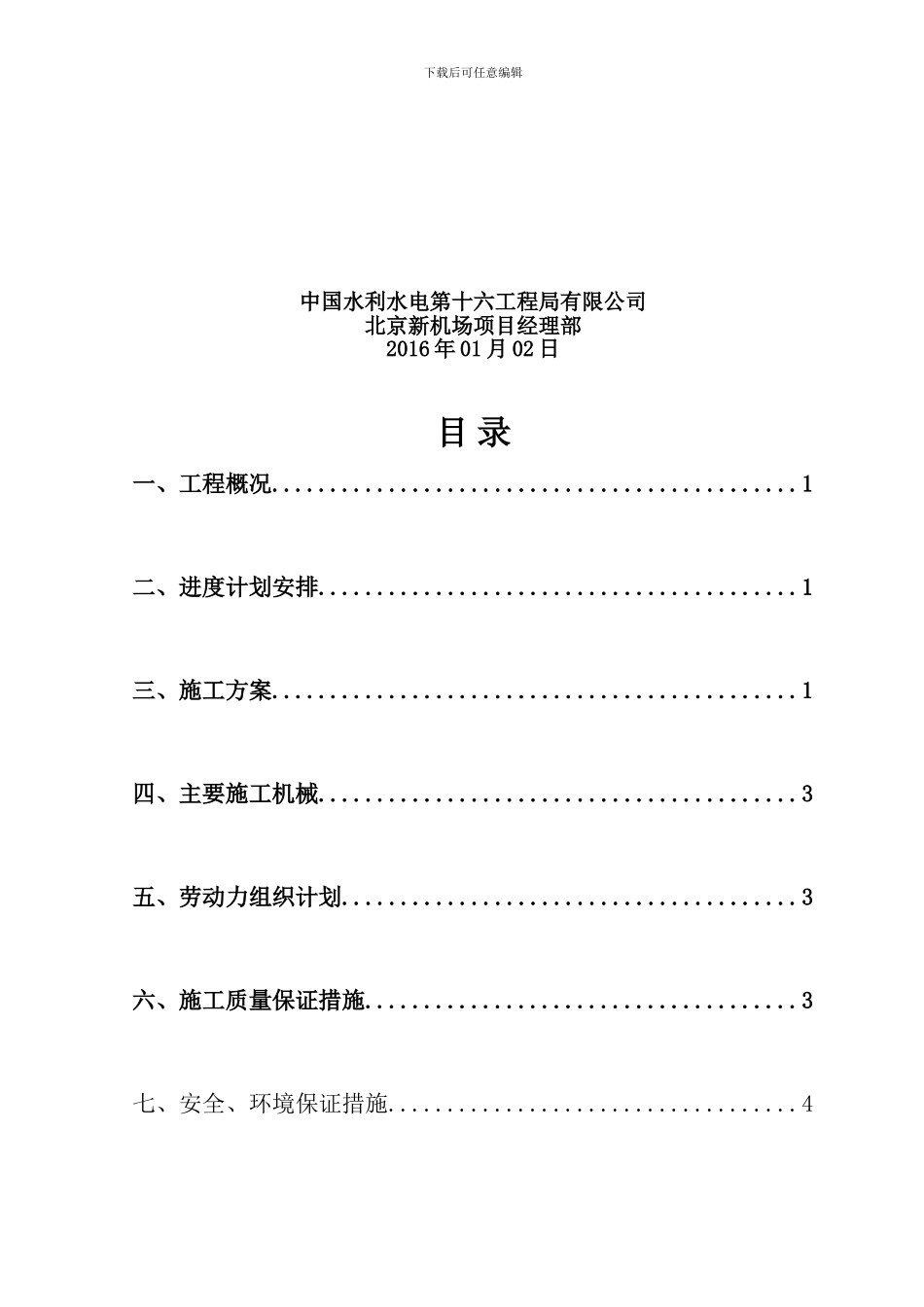

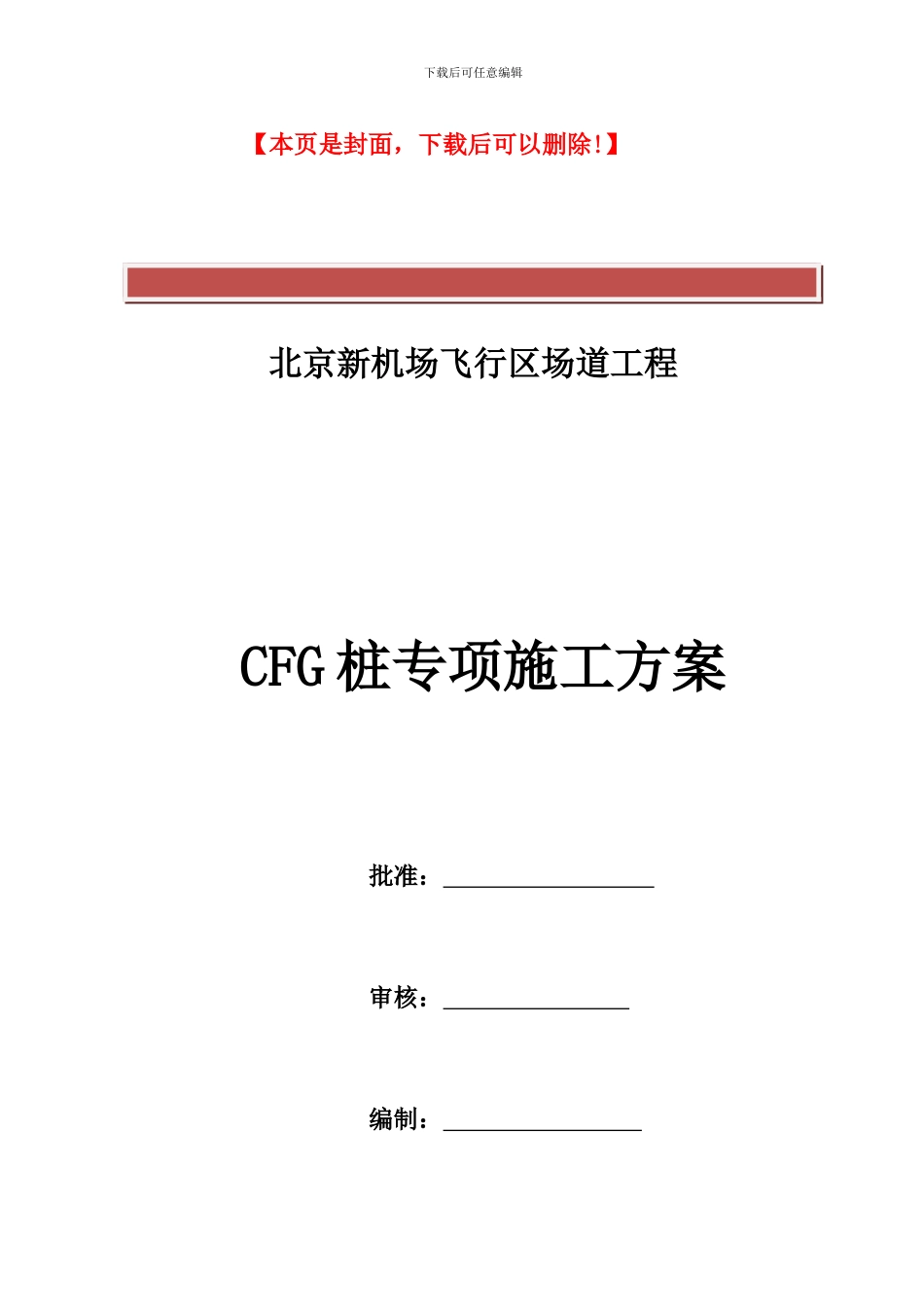

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】北京新机场飞行区场道工程CFG 桩专项施工方案批准： 审核： 编制： 下载后可任意编辑中国水利水电第十六工程局有限公司北京新机场项目经理部2016 年 01 月 02 日目 录一、工程概况.............................................1二、进度计划安排.........................................1三、施工方案.............................................1四、主要施工机械.........................................3五、劳动力组织计划.......................................3六、施工质量保证措施.....................................3七、安全、环境保证措施...................................4下载后可任意编辑下载后可任意编辑一、工程概况本标段的 CFG 桩处理区位置在 1 号下穿通道全长940m（AK0+000~AK0+940）。其中需 CFG 桩处理的部分为(AK0+200~AK0+740)长度为 540m。本项目基坑的深度为 2.0~10.3m。 本项目现状地面开阔，周边无需要特别保护的市政管线及建筑物。CFG 桩单根长为 15m、桩径 420mm，桩身混凝土强度等级为 C25，混凝土坍落度为 18~22cm，采纳非均匀布桩。在地基底板基础换填垫层与 CFG 桩顶之间铺300mm 厚的褥垫层，垫层材料为粒径 5-16mm 的碎石。主要工程数量：桩总根数 3773 根，通道总长度为 940m，需 CFG 桩处理的长度为 540m，级配碎石垫层 2700m3。二、进度计划安排在本标段 CFG 桩处理共桩根数 3773 根，通道总长为 940m，CFG 桩处理的总长为 56595m，按打桩机每天平均完成 330m 计，计划工期 86 天，计划投入 4 台，可满足施工要求。计划工期 171 天， 2016 年 3 月 11 日开工，2016 年 5 月 4 日竣工。三、施工方案本工程 CFG 桩施工采纳长螺旋钻孔灌注法，成桩工艺顺序为：钻机就位→钻孔至设计标高→泵压混合→提钻→清土。详见图 4-1 CFG 桩施工工艺流程图。第 1 页 钻孔至设计标高 泵压混合填料 拌和混合填料 抽取混合填料 样品制作试块 移机至下一桩位 桩机就位 调平机身 施工放线 试 桩 钻具提出孔口及清土 配合比试验 下载后可任意编辑图 4-1 CFG 桩施工工艺流程图3.1 施工工艺（1）整理场地，放样确定准桩位，桩机进入现场后根据桩长及试桩确定机架高度和钻杆长度，进行设备组装...
