D81地块标准厂房-模板工程施工方案VIP专享VIP免费

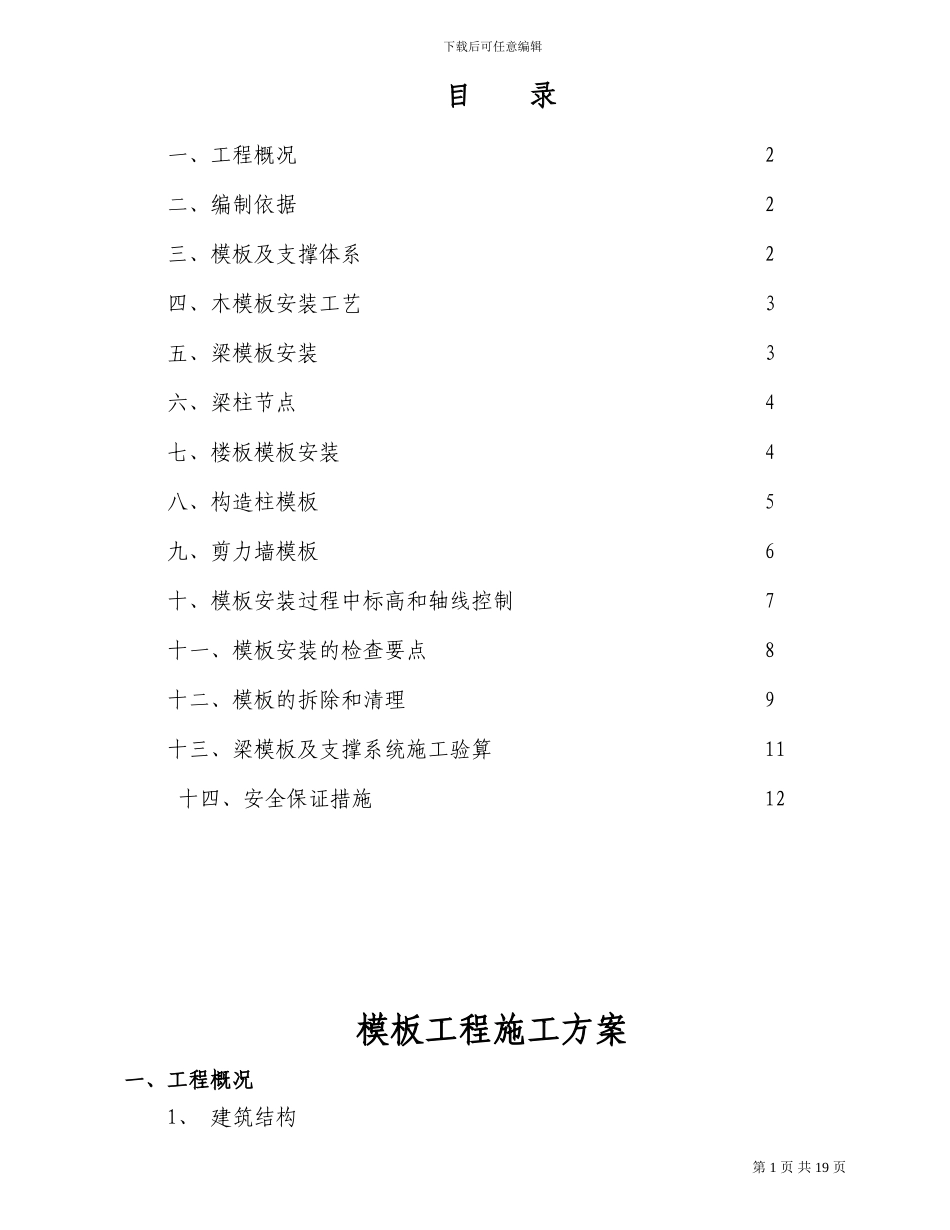

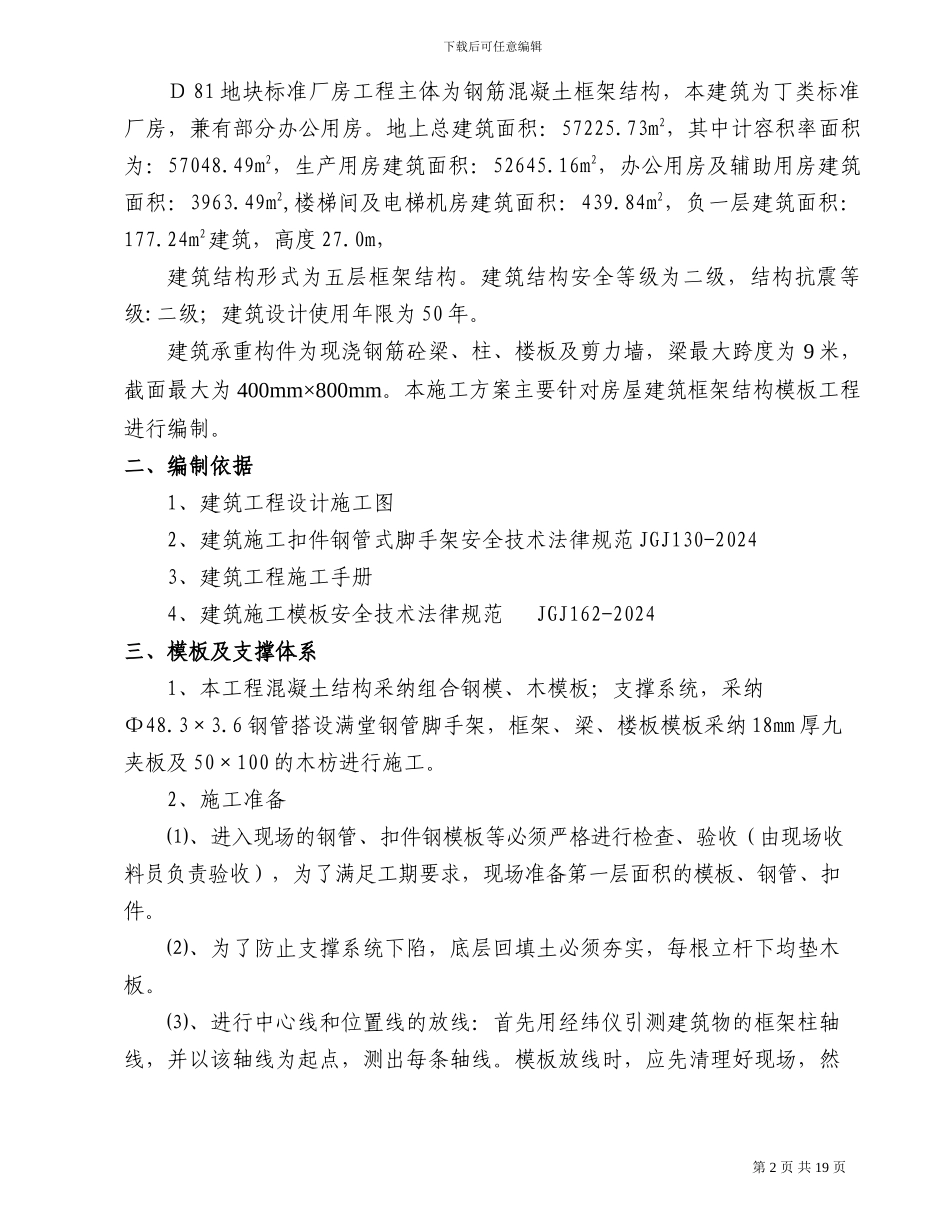

下载后可任意编辑目 录一、工程概况 2二、编制依据 2三、模板及支撑体系 2四、木模板安装工艺 3五、梁模板安装 3六、梁柱节点 4七、楼板模板安装 4八、构造柱模板 5九、剪力墙模板 6十、模板安装过程中标高和轴线控制 7十一、模板安装的检查要点 8 十二、模板的拆除和清理 9十三、梁模板及支撑系统施工验算 11 十四、安全保证措施 12模板工程施工方案一、工程概况1、 建筑结构第 1 页 共 19 页下载后可任意编辑Ｄ 81 地块标准厂房工程主体为钢筋混凝土框架结构，本建筑为丁类标准厂房，兼有部分办公用房。地上总建筑面积：57225.73m2，其中计容积率面积为：57048.49m2，生产用房建筑面积：52645.16m2，办公用房及辅助用房建筑面积：3963.49m2,楼梯间及电梯机房建筑面积：439.84m2，负一层建筑面积：177.24m2建筑，高度 27.0m，建筑结构形式为五层框架结构。建筑结构安全等级为二级，结构抗震等级:二级；建筑设计使用年限为 50 年。建筑承重构件为现浇钢筋砼梁、柱、楼板及剪力墙，梁最大跨度为 9 米，截面最大为 400mm×800mm。本施工方案主要针对房屋建筑框架结构模板工程进行编制。二、编制依据1、建筑工程设计施工图2、建筑施工扣件钢管式脚手架安全技术法律规范 JGJ130-20243、建筑工程施工手册4、建筑施工模板安全技术法律规范 JGJ162-2024三、模板及支撑体系1、本工程混凝土结构采纳组合钢模、木模板；支撑系统，采纳Φ48.3×3.6 钢管搭设满堂钢管脚手架，框架、梁、楼板模板采纳 18mm 厚九夹板及 50×100 的木枋进行施工。2、施工准备⑴、进入现场的钢管、扣件钢模板等必须严格进行检查、验收（由现场收料员负责验收），为了满足工期要求，现场准备第一层面积的模板、钢管、扣件。⑵、为了防止支撑系统下陷，底层回填土必须夯实，每根立杆下均垫木板。⑶、进行中心线和位置线的放线：首先用经纬仪引测建筑物的框架柱轴线，并以该轴线为起点，测出每条轴线。模板放线时，应先清理好现场，然第 2 页 共 19 页下载后可任意编辑后根据施工图用墨线弹出模板的内边线和中心线，框架柱模板要弹出模板的周边线，以便于模板安装和校正。⑷、做好标高测量工作：用水准仪把建筑物水平标高引测到模板安装位置。⑸、进行找平工作：模板承垫底部应预先找平，以保证模板位置正确，防止模板底部漏浆。找平方法是沿模板内外边线间用 1：3 水泥砂浆抹平。⑹、设置模板定位基准：采纳钢筋定位，即根据构件断面尺...
