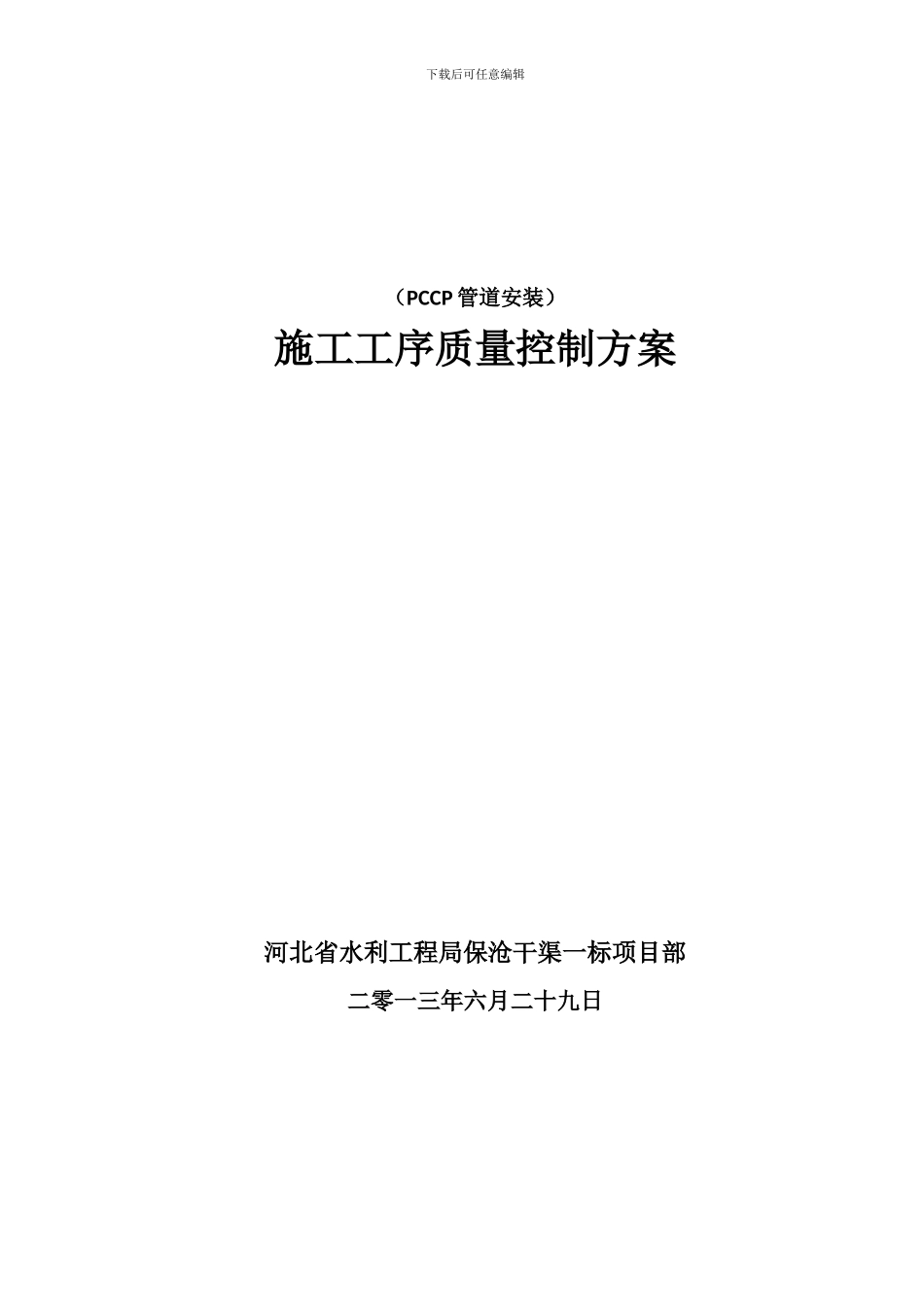

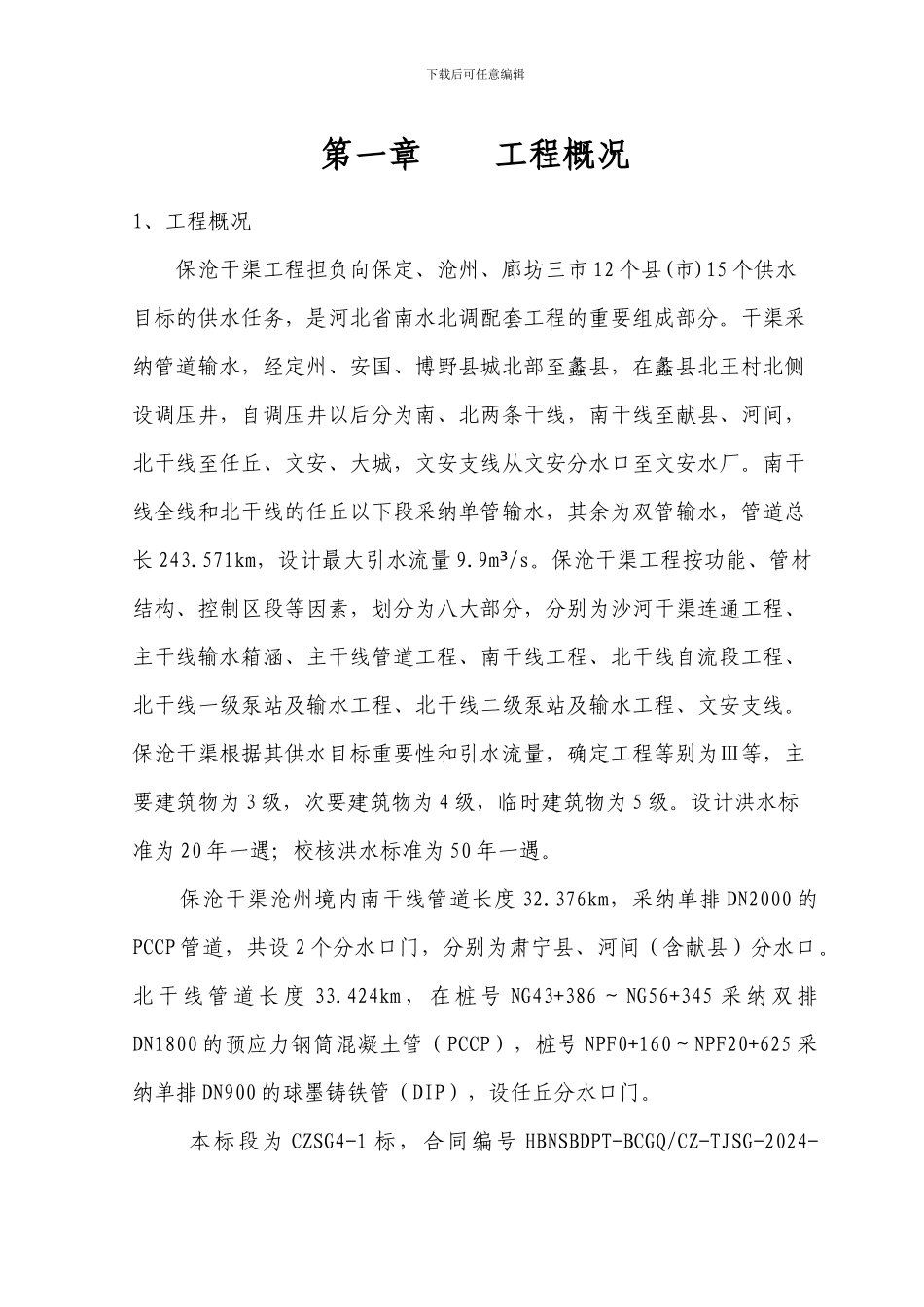

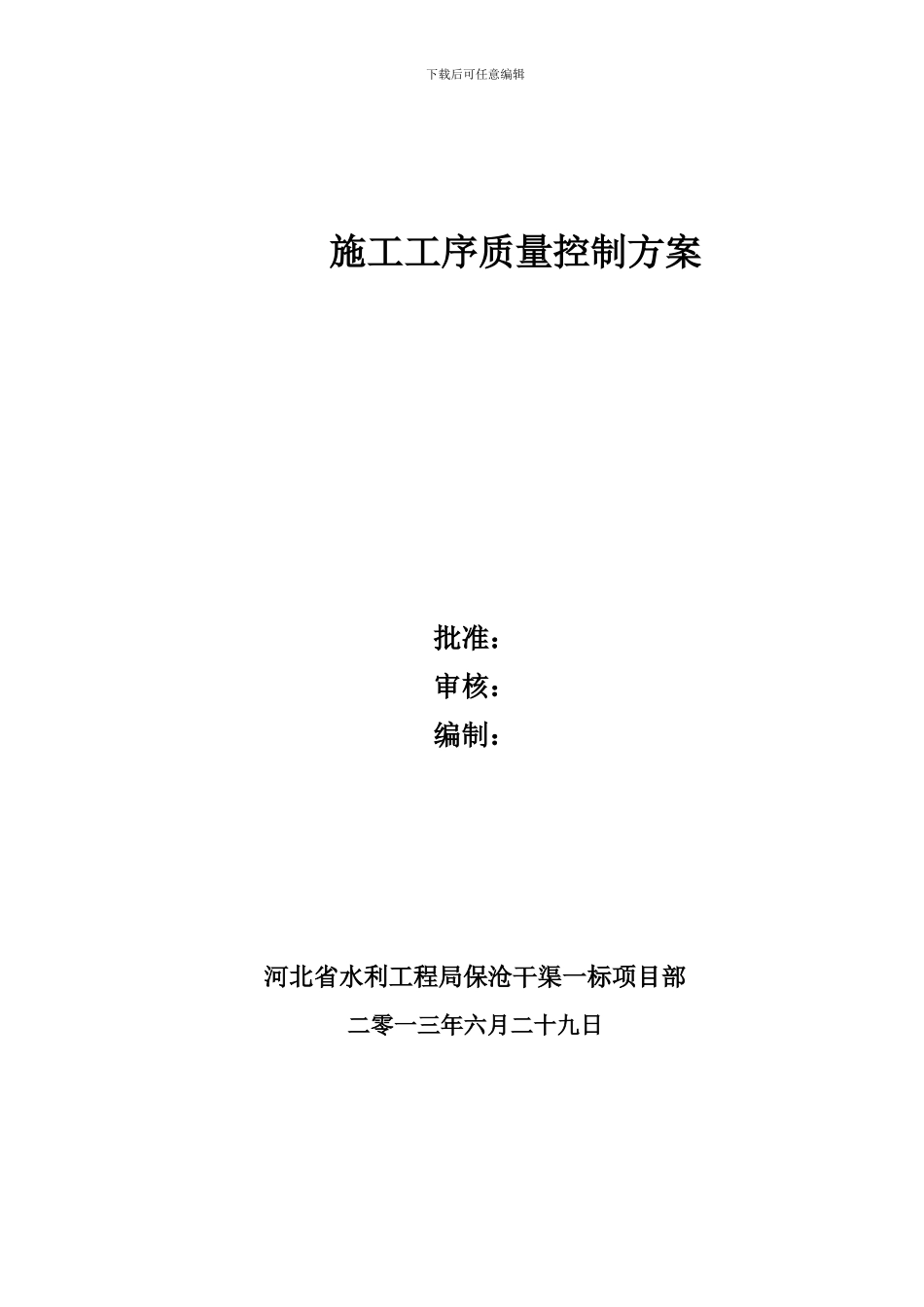

下载后可任意编辑（PCCP 管道安装）施工工序质量控制方案河北省水利工程局保沧干渠一标项目部二零一三年六月二十九日下载后可任意编辑施工工序质量控制方案批准： 审核： 编制： 河北省水利工程局保沧干渠一标项目部二零一三年六月二十九日下载后可任意编辑第一章工程概况1、工程概况 保沧干渠工程担负向保定、沧州、廊坊三市 12 个县(市)15 个供水目标的供水任务，是河北省南水北调配套工程的重要组成部分。干渠采纳管道输水，经定州、安国、博野县城北部至蠡县，在蠡县北王村北侧设调压井，自调压井以后分为南、北两条干线，南干线至献县、河间，北干线至任丘、文安、大城，文安支线从文安分水口至文安水厂。南干线全线和北干线的任丘以下段采纳单管输水，其余为双管输水，管道总长 243.571km，设计最大引水流量 9.9m³/s。保沧干渠工程按功能、管材结构、控制区段等因素，划分为八大部分，分别为沙河干渠连通工程、主干线输水箱涵、主干线管道工程、南干线工程、北干线自流段工程、北干线一级泵站及输水工程、北干线二级泵站及输水工程、文安支线。保沧干渠根据其供水目标重要性和引水流量，确定工程等别为Ⅲ等，主要建筑物为 3 级，次要建筑物为 4 级，临时建筑物为 5 级。设计洪水标准为 20 年一遇；校核洪水标准为 50 年一遇。 保沧干渠沧州境内南干线管道长度 32.376km，采纳单排 DN2000 的PCCP 管道，共设 2 个分水口门，分别为肃宁县、河间（含献县）分水口。北 干 线 管 道 长 度 33.424km ， 在 桩 号 NG43+386 ～ NG56+345 采 纳 双 排DN1800 的预应力钢筒混凝土管（PCCP），桩号 NPF0+160～NPF20+625 采纳单排 DN900 的球墨铸铁管（DIP），设任丘分水口门。 本标段为 CZSG4-1 标，合同编号 HBNSBDPT-BCGQ/CZ-TJSG-2024-下载后可任意编辑01，本标段包括一级泵站工程及管线工程。桩号从北干线 NG43+386 至NG56+345，管线工程中线水平投影长度 11.959km，为管径 1800mm 双管布置 PCCP 管。本标段含任丘分水口。2、主要工程项目及其工作内容 本标段主要工作内容为管线工程及其构筑物，管线土方开挖与回填（包括路面恢复），钢管（件）安装，PCCP 管道（配件）安装，管道包封（含镇墩），管基处理，阴极保护设备安装，监测设备安装，管沟施工道路、对外道路，阀门及附件安装，自动化信息系统中硅芯管的采购及安装、施工期水保环保，水土保持中工程措施部分，土地整治，电...
