QD-7.5.1-D14-电视监控系统施工工艺规范VIP免费

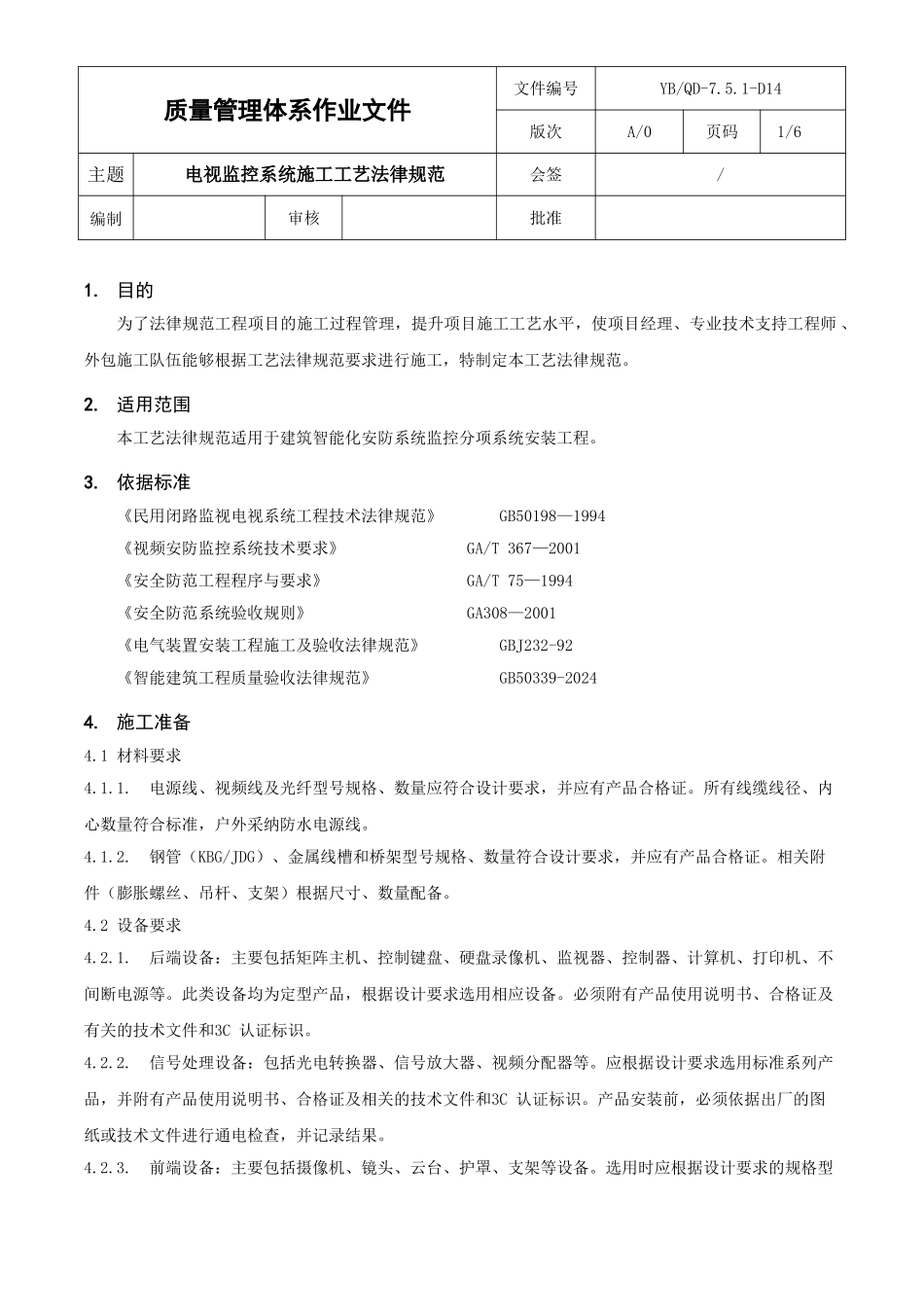

质量管理体系作业文件文件编号YB/QD-7.5.1-D14版次A/0页码1/6主题电视监控系统施工工艺法律规范会签/编制审核批准1. 目的为了法律规范工程项目的施工过程管理，提升项目施工工艺水平，使项目经理、专业技术支持工程师 、外包施工队伍能够根据工艺法律规范要求进行施工，特制定本工艺法律规范。2. 适用范围本工艺法律规范适用于建筑智能化安防系统监控分项系统安装工程。3. 依据标准《民用闭路监视电视系统工程技术法律规范》 GB50198—1994 《视频安防监控系统技术要求》 GA/T 367—2001《安全防范工程程序与要求》 GA/T 75—1994 《安全防范系统验收规则》 GA308—2001《电气装置安装工程施工及验收法律规范》 GBJ232-92《智能建筑工程质量验收法律规范》 GB50339-20244. 施工准备4.1 材料要求4.1.1.电源线、视频线及光纤型号规格、数量应符合设计要求，并应有产品合格证。所有线缆线径、内心数量符合标准，户外采纳防水电源线。4.1.2.钢管（KBG/JDG）、金属线槽和桥架型号规格、数量符合设计要求，并应有产品合格证。相关附件（膨胀螺丝、吊杆、支架）根据尺寸、数量配备。4.2 设备要求4.2.1.后端设备：主要包括矩阵主机、控制键盘、硬盘录像机、监视器、控制器、计算机、打印机、不间断电源等。此类设备均为定型产品，根据设计要求选用相应设备。必须附有产品使用说明书、合格证及有关的技术文件和3C 认证标识。 4.2.2.信号处理设备：包括光电转换器、信号放大器、视频分配器等。应根据设计要求选用标准系列产品，并附有产品使用说明书、合格证及相关的技术文件和3C 认证标识。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。4.2.3.前端设备：主要包括摄像机、镜头、云台、护罩、支架等设备。选用时应根据设计要求的规格型下载后可任意编辑号，并附有产品使用说明书及合格证，且有3C 认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。4.3 主要机具与测试设备4.3.1.剥线钳、电工刀、尖嘴钳、试电笔、电络铁、穿线器、对讲机。4.3.2.工程宝、万用表、摇表、场强计等。4.4 作业条件4.4.1.明确设计文件及合同的要求，施工图纸进行深化设计，施工方案已确认。4.4.2.项目人员熟悉施工图纸及相关技术要求，注意工程特别性、工艺具体要求、施工质量标准。4.4.3.预留孔洞、地槽和预埋件等应符合设计要求，现场具备施工条件。4.4.4.提供可靠的施工电源和接地装置，符合安全防火要求，...
